产品详情
· 型号：125768-01
· 品牌：Bently Nevada
· 系列：3500 机械保护系统
规格参数

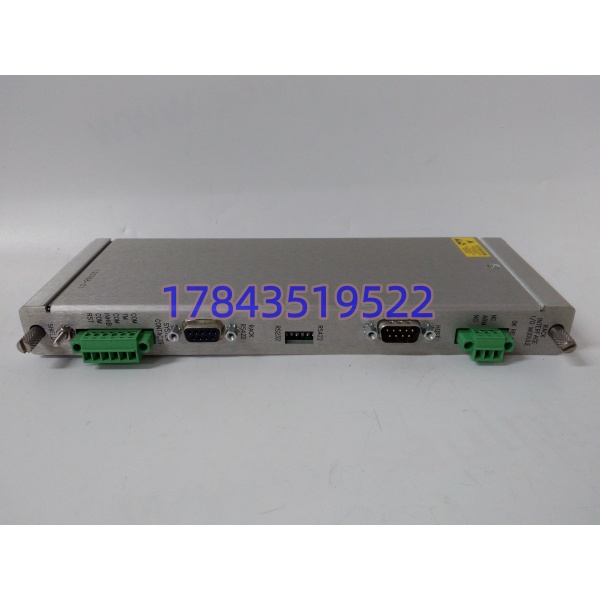

| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 3500 机架接口模块（Rack Interface Module, RIM） |
| 安装位置 | 机架最左端插槽1（紧邻电源模块左侧），不可移至其他槽位 |
| 通信接口 | 1×RS232（DB9，本地组态/调试）；1×RS422/485（DB9，远程通信，支持 Modbus RTU/ASCII） |
| 协议支持 | Modbus RTU（主/从可配）、Modbus ASCII、Bently 专有协议；可接 TDXnet/TDIX/DDIX 外部网关 |
| 数据能力 | 轮询机架内所有监测卡（3500/42M、1900、3300 XL 等），向上位系统提供动态数据、静态值、报警状态、事件记录 |
| 组态方式 | 3500 Rack Configuration Software（RCS）本地或远程下装；前面板钥匙锁控制 RUN/PROGRAM 权限 |
| 钥匙锁 | 三位置：RUN（锁定配置）、PROGRAM（允许修改）、（部分 Rev 带 SERVICE）；正常运行必须 RUN |
| 背板取电 | 3500 机架背板 24VDC，典型功耗约 4.75W |
| LED 指示 | OK（绿：模块正常）、TX/RX（黄：串口收发）、Config（黄：配置模式激活） |
| 热插拔 | 不支持。3500 机架设计上 RIM 不可带电插拔，换件必须停机架总电源 |
| 工作温度 | -40~+85℃（存储 -40~+85℃） |
| 湿度 | 0–95% RH 非凝露 |
| 防护 | 模块前盖闭合后 IP65 级防尘防水，适应机柜门开启时的粉尘环境 |
| 冗余 | RIM 本身不冗余，3500 机架可配双电源、双监测卡，但 RIM 单点故障仅影响通信不影保护 |
| 停产状态 | 125768-01 仍属 3500 活线产品，但部分老 Rev 新货周期拉长，市场有库存/翻新流转 |
| 关联模块 | 3500/05（老款 RIM）、3500/22M（以太网 RIM，替代方向）、125720-01（电源） |
| 认证 | CSA/NRTL、CE、ATEX/IECEx（以标签 Rev 为准） |
产品介绍
125768-01 是 3500 机架里那个”站在最左边、不采振动也不跳继电器”的家伙。它插在插槽1，左手挨着电源模块，右手管着后面所有监测卡的通信。所有 3500/42M 轴振、3500/45 温度、3500/50 转速卡的动态值、报警状态、事件记录，都得经过它汇总，再通过 RS232 或 RS422 送给 DCS、Turbine Supervisory System 或者本特利的 System 1 软件。它不决定什么时候跳闸，跳闸是各监测卡自己干的，但它决定了”跳闸了你能不能在画面上看见”。
和 3500/22M（以太网 RIM）比，125768-01 只有串口，没有 RJ45 网口，老装置里 90% 是它；和 3500/05（更早的 RIM）比，固件和 RCS 兼容性有迭代。坦白讲，这模块在现场存在感极低——OK 灯常绿的时候没人理它，一旦通信断了，中控室值班员盯着一排问号发呆，才想起插槽1 那块板子。买它的人基本是老机组延寿，新项目直接上 22M 以太网版了。
应用场景与行业案例
我在现场遇到过最耽误事的通信故障：电厂 #3 机 3500 机柜，DCS 上轴振趋势突然全变”Bad Quality”，但就地继电器没动作、机组没跳闸。查了一圈发现 125768-01 的 RS422 口 TX 灯不闪了，模块 OK 灯还绿着。原因是前一年检修时有人把钥匙锁从 RUN 拨到了 PROGRAM 忘了拨回去，RIM 锁死了配置，不再响应远程轮询。这种故障自诊断不报模块坏，只表现成”通信死了但保护还在”，DCS 侧一脸懵。
典型场景：
- 电厂汽轮机监视：125768-01 的 RS422 口经 1200m 屏蔽双绞线连 DCS Modbus 卡，把 50 路轴振/瓦温/胀差送中控室，RS232 口留给就地笔记本做 RCS 组态。
- 炼化压缩机 ESD：3500 机架独立保护，125768-01 走 Modbus RTU 把”跳闸原因码”送 PLC，停机后第一时间知道是哪块卡动的。
- 海上平台燃气轮机：机柜在防爆间，RS232 口接本安屏障连就地 HMI，RS422 口走光纤 Modem 上岸送中控，双链路互不干扰。
- 钢铁厂风机保护：老 3500 机架没以太网，125768-01 的 RS232 口接 9 针转 USB 线，维护时用 System 1 笔记本直连下装报警值。
- 核电辅助系统：钥匙锁常年 RUN 位，防误动；年检时拨 PROGRAM 做通道校准，完事立刻拨回。
真实案例：西北某自备电厂 #2 机，3500 机架运行第 11 年，大修后开机 DCS 上轴振值全为零。仪控班先查监测卡（OK 灯绿）、再查电源（24V 正常），最后发现 125768-01 的 RS422 口 DB9 针脚第 3 针（TxD-）歪了，是上次检修拔插通信线时用力过猛掰的。机柜备件架有块同 Rev 未拆封的 125768-01，停机架总电源拔旧插新，上电钥匙锁拨 RUN，RCS 联机确认组态未丢，8 分钟恢复通信。班长说：”RIM 这东西十年不坏，坏的多是 DB9 口被人掰弯或者钥匙锁被人乱拨，换件前先看一眼锁的位置，别上来就拆。”
