描述
产品详情

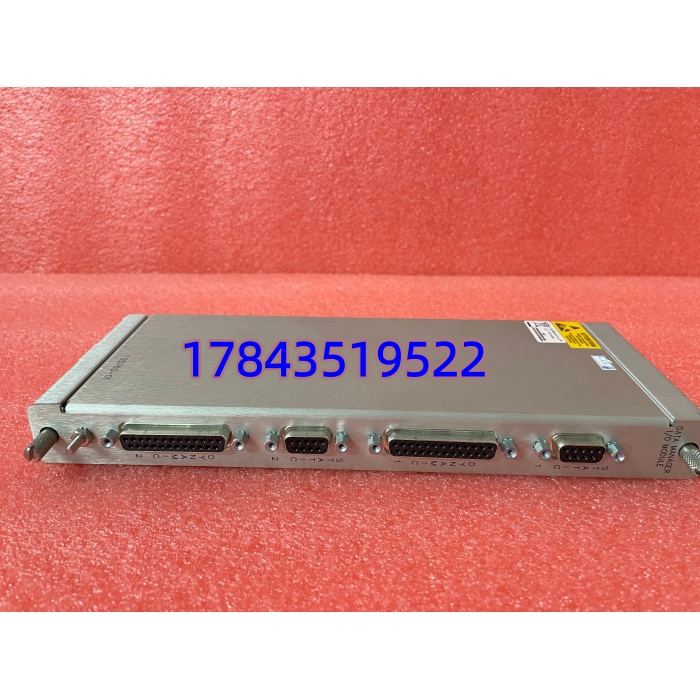

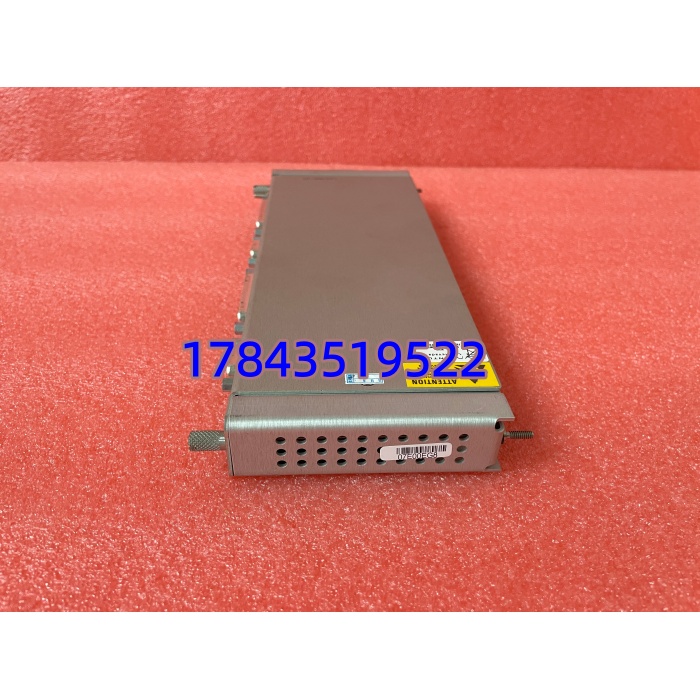

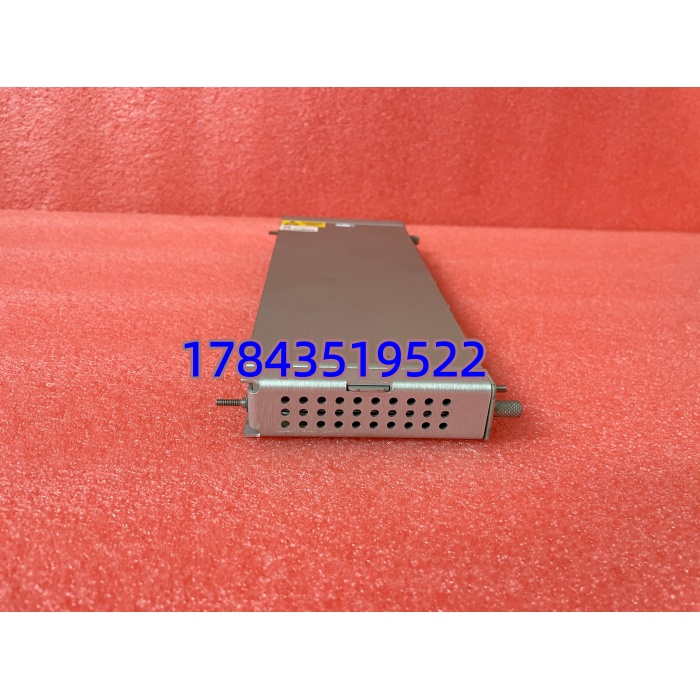

· 型号：125760-01（3500/20 Rack Interface Module，部分 3500/22M TDI 也引用此 P/N 变体）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series TSI / Machinery Protection System
规格参数
- 产品类型：3500/20 机架接口模块（RIM），Slot 1 专用
- 部件号（P/N）：125760-01（Option 含 RS-232 front + RS-232/422 rear，具体以订购后缀为准）
- 安装位置：3500 机架 Slot 1（紧邻左侧电源模块，不可移位）
- 供电方式：由 3500 机架背板 24VDC 供给（典型功耗 ≤5W）
- 前面板接口：1× DB-9 RS-232（用于笔记本直连组态/调试）
- 后面板 I/O：RS-232 或 RS-422/485（连接 TDXnet、TDIX、DDIX 通信处理器或上位机）
- 通信协议：Bently Nevada 专有协议 / 兼容 Modbus RTU（经通信处理器）、TDXnet
- 组态存储：板载非易失性存储器（NVRAM/EEPROM），保存机架所有监测卡报警定值、继电器逻辑
- TMR 支持：在 Triple Modular Redundant 机架配置下执行三取二表决比较（特定固件）
- 状态指示：OK LED（绿=正常）、Config OK LED、TX/RX 活动指示
- 工作温度：-30℃ ～ +65℃（依据官方 Datasheet 3500/20）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH，非冷凝
- 符合标准：API 670第 5 版（机械保护系统）、IEC 61010-1、CE / cULus
- 尺寸：标准 3500 全高单槽（约 241×58 mm）
- 重量：约 0.4 kg
产品介绍
现场实测发现——3500 机架里最容易被人忽视的反而是这块 RIM。监测卡(42M/50/53)坏了自己报警，RIM 悄悄挂了有时候只表现为”System 1 连不上机架读不到数据”，保护功能仍在跑但失去组态修改和上位监视，夜班搞不清楚还以为是网线或交换机问题，白白折腾两小时。
它本质是 3500 机架的通信大脑兼组态保险箱：掉电重启后靠板上 NVRAM 把全机架报警值、继电器逻辑原样加载回来，不用工程师抱着笔记本重灌。原厂对早期 Option 已做 Legacy 标注，新机架建议用 3500/22M TDI（P/N 147364-01 之类）替代升级以获取以太网和瞬态数据；在役单纯 3500/20 系统就盯紧 NOS 件——要求供应商提供与原 Option 匹配的全功能测试（RS-232 联机架读取组态校验）。按 ABC 分类归入 A 类，每套 TSI 至少留 1 件 Buffer Stock，TCO 角度看远便宜过一次紧急空运加差旅上门费。
应用场景与库存策略
RIM 故障征兆常为：机架监测卡正常指示但 System 1/DCS 无法读取数据、Config LED 闪烁异常、组态下载报校验错。若全厂多面 3500 机架同型号可厂级共享备件，但注意 Option 代码必须一致（尤其带 TMR 比较功能的版本不能替非 TMR 版）。
- 火电/燃机 TSI 汽轮机监测柜（3500 标准/Simplex 机架）→ 每面机架 Slot 1 固定 1 块 RIM→建议每 4–6 面同 Option 机架设 1 件冷备，存防静电袋贴 Option 标签，每 2 年抽检上电连机架验证可读组态。
- 石化/海上平台 离心压缩机 TSI（TMR 三重冗余机架）→ TMR 版 RIM 具三取二比较功能→按 N+1 向渠道 Last-time-buy 锁定至少 1 件同 Option 号，剩余服役 >5 年建议多锁 1 件。
- 已规划升级 3500/22M TDI 的项目→ 可只备 1 件过渡，同步推进 TDI 替换（注意 TDI 需占用前+后槽位，机架 Slot 1+对应 rear I/O）。
- 二手/翻新件验收要点→ 索要：① 序列号微距照 ② Option 代码截图比对 ③ 实际上机架读取原组态 CRC 校验通过记录，拒收 EEPROM 掉电丢配版本。
真实案例：华东某 300MW 供热机组，#1 机 TSI 柜（3 面 3500 Simplex）RIM 125760-01 某次春检做组态备份时发现 Config LED 快闪，笔记本无法联机——原来 EEPROM 局部比特翻转导致组态校验失败但保护功能暂未受影响。当时库房无同 Option 备件，原厂交期 12 周，紧急从兄弟电厂借调才脱困（幸亏同 Option！）。事后按 ABC 分类全厂盘点——向可靠渠道一次性锁 2 件同 Option 冷备入库（其中 1 件做半年轮询上电验证），另签年度备件寄售覆盖其余缺口。后来另一辅机压缩机车间 RIM 真老化，拆封冷备 20 分钟恢复通信，避免了一次保护系统”盲调”。
