描述
产品详情

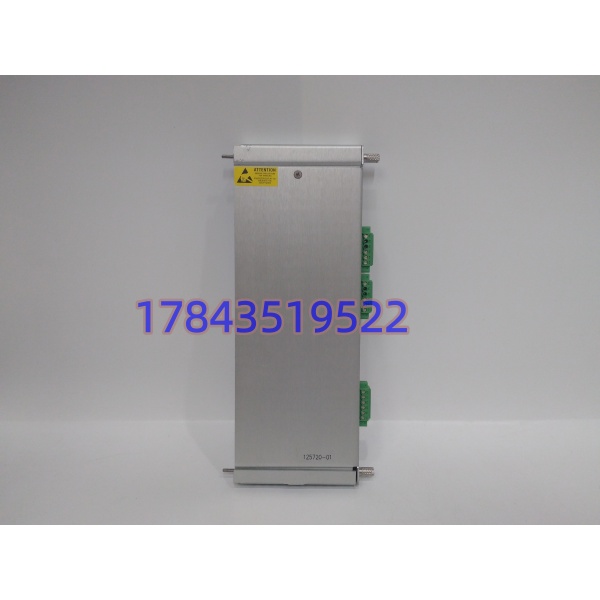

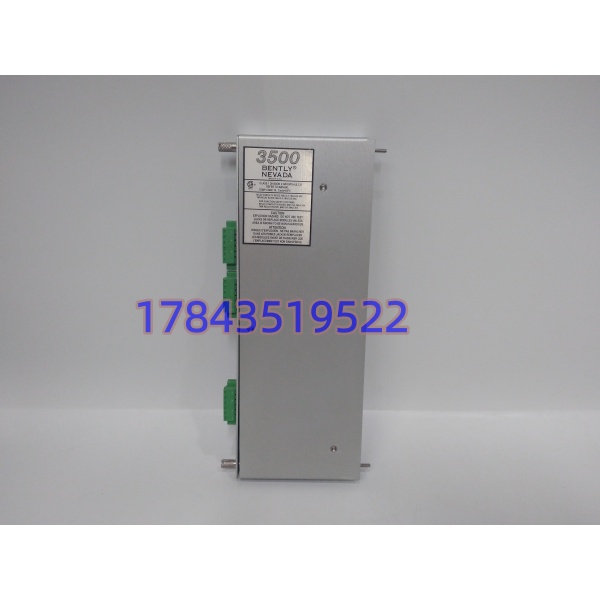

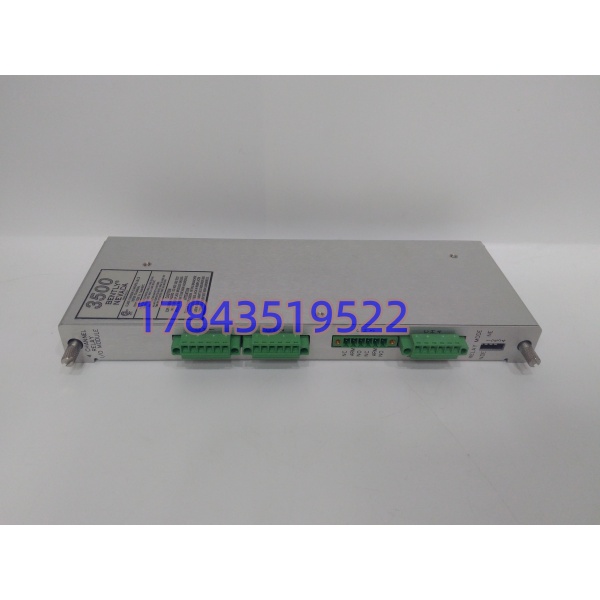

· 型号：125720-01
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500机械保护系统
规格参数
- 产品型号：125720-01
- 制造商：Bently Nevada（Baker Hughes旗下）
- 产品类型：继电器I/O模块（Relay I/O Module）
- 所属系统：3500系列监测系统
- 通道数量：4个独立继电器输出通道
- 继电器类型：SPDT（单刀双掷）
- 触点容量：5A @ 24VDC 或 250VAC
- 开关电压：250 VAC
- 响应时间：≤1ms
- 工作温度：-30°C 至 +65°C ，部分资料标称 -40°C至+85°C
- 防护等级：IP65
- 安装方式：3500机架插槽安装
- 配套监测器：3500/32（4通道继电器监测器） 或3500/32M
- 产品状态：已停产，部分渠道仅支持维修服务
产品介绍
搞过汽轮机振动保护的人都知道，3500系统前面板那排绿色和红色的灯看着挺唬人，但真正去执行跳闸动作、驱动电磁阀和报警灯的，其实是机架后面那块不起眼的继电器卡。125720-01就是这个干“最后一公里”执行的家伙。 它是3500/32和3500/32M监测器的配套I/O模块，监测器里算出来的报警逻辑——比如“振动值超了AND润滑油压低”——最终得靠这板子上的4个SPDT继电器去接通或断开现场回路。严格来说，这块板子本身不参与任何信号运算，就是个“功率执行器”。你拿到的如果是125720-01这个编号的板子，通常是3500/32-01-00这个完整配置里的后半截。
这玩意儿停产有些年头了，现在的状态基本是“有货就扫，别挑批次”。对于旋转机械保护这种“最后一道防线”的应用场景，我的建议非常直接：这东西坏了，你的机组就没有跳闸执行能力了，在备件上别抠门。
应用场景与场景与库存策略
某次在某化工厂，一台离心压缩机的3500系统突然报“继电器卡故障”——这块125720-01的通道3无法正常吸合。这意味着压缩机超速或振动超限时，跳闸信号送不到电磁阀，整个保护系统等于瘫痪。当时厂里没有备件，紧急从周边兄弟单位借了一块才撑过检修期。那次之后，他们一口气补了2块作为永久库存。
典型场景与备货建议：
- 电力行业（汽轮机/给水泵振动保护）：大机组振动跳闸回路的最终执行环节，一旦失效，整个TSI系统形同虚设。建议“1用1备”，备用件放在主控室防静电柜里。
- 石油化工（压缩机/风机联锁保护）：催化裂化主风机、乙烯压缩机等大型旋转设备，跳闸电磁阀直接受此模块控制。建议与3500/32监测器一同储备，两者互为依存。
- 冶金行业（高炉风机/制氧机组）：高炉风机停机是重大事故，保护系统不容有失。建议每台机组至少备1块冷备件，每年利用大修窗口做一次通道动作测试。
真实案例：
某大型火电厂，两台汽轮机各配置了一套3500系统。他们的库存策略是“共用1块备用125720-01”，也就是两块在役板配一块备板。结果一年里连续坏了2块——第一块是通道2触点烧蚀，换上备用板后两个月，备用板的通道4又出现吸合不牢。这时候他们才意识到，对于运行超过10年的老系统，电子元件的故障率已经不是单个计算的了。从那以后，我把所有3500系列继电器卡的备货比例从“20%”调高到了“40%”，并且强制要求新备件到货后必须上机做72小时老化测试。
