描述
产品详情

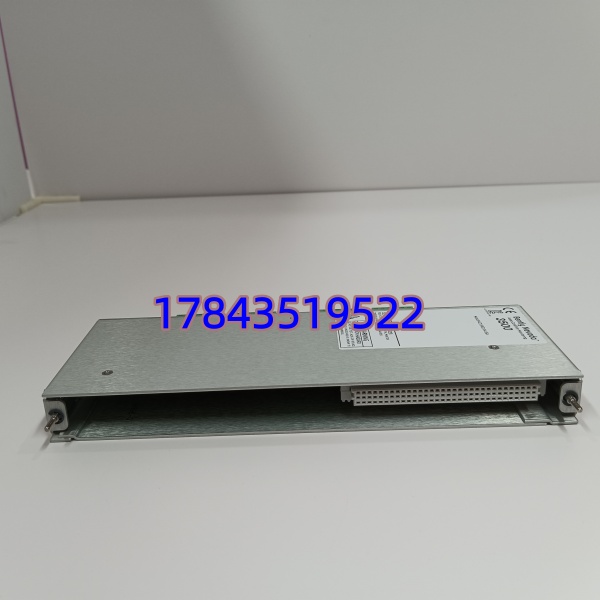

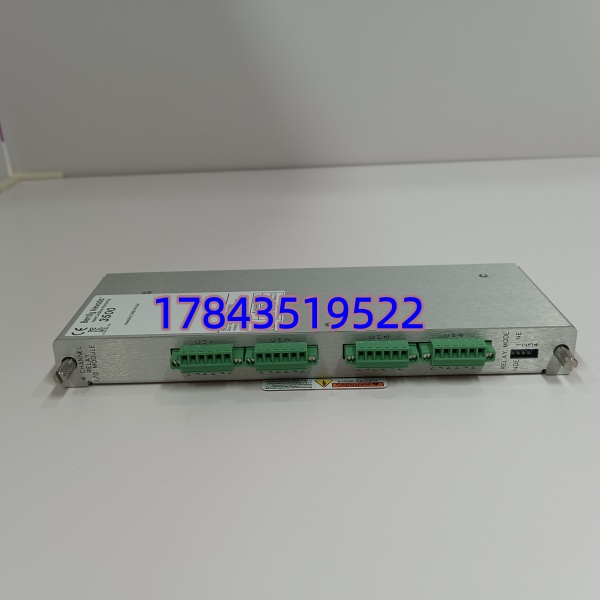

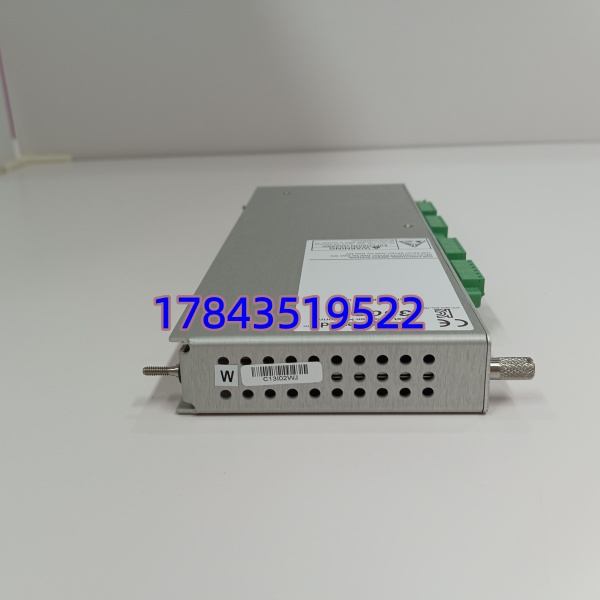

· 型号：3500/32（Part Number 125720-01，常合称 3500/32 125720-01）
· 品牌：Bently Nevada（a Baker Hughes company）
· 系列：3500 Series Machinery Protection System — 4-Channel Relay Output Module
规格参数
- 产品类别： 3500/32 4-Channel Relay Output Module（I/O 小卡，安装于 3500/32M 模块后部或作为独立全高模块，依机架版本）
- Bently Nevada 部件号： 125720-01（对应 3500/32 继电器模块）
- 框架兼容性： 插入 3500 机架任意 I/O 槽位（RIM 右侧），兼容 3500/32M 主体模块；可与 3500/20 RIM、3500/22M TDI 共存
- 继电器通道数： 4 路独立可编程继电器
- 继电器类型： SPDT Form C（单刀双掷），每通道独立常开(NO)/常闭(NC)/公共端(COM)
- 触点额定： 2 A @ 30 VDC / 0.5 A @ 250 VAC（阻性负载，典型），部分资料标 5 A @ 24 VDC/120 VAC 非连续
- 触点隔离： 通道间及通道-机架间 1500 Vrms 隔离
- 报警驱动逻辑（Alarm Drive Logic）： 每通道独立配置 AND/OR 表决，可关联任意监测通道 Alert/Danger/Not OK 状态，支持 1oo2/2oo3 等投票
- 失效安全模式： 每通道可设为 Normally Energized（NE）或 Normally De-energized（NDE），满足失电跳闸或失电报警设计
- 供电： 由 3500 机架背板提供 24 VDC（典型功耗 ≈6 W）
- 指示 LED： OK（模块健康）、TX/RX（背板通信）、CHx ALARM（每通道报警激活指示）
- 工作温度： 0℃ ~ +65℃（IEC 60721-3-3Class 3K3），存储 -40~+85℃
- 湿度： 5%~95% RH 非凝露
- 尺寸 / 重量： ≈241×24.4×99.1 mm，≈0.4 kg
- 生命周期状态： Obsolete / Discontinued by Mfr.（原厂已 EOL，新件无产，市面靠 NOS 与测试翻新）
- 认证： CSA / UL / CE，部分版本 ATEX/IECEx（以原厂铭牌为准）
参数综合自 Bently Nevada 3500/32 模块手册（190677-01 Rev. H 等）及行业备件数据源，组态版本及机架兼容性请以现场 3500 Configuration Software 及原厂手册为准。
产品介绍
(A 场景痛点切入)
现场实测发现——某 300 MW 机组给水泵组 Bently 3500 框架突然报”Relay Module Comms Lost”，查为 3500/32 继电器模块内部线圈驱动芯片热老化致背板通信掉线，四个跳闸干触点全部失电。若贵司跳车逻辑设计为”失电跳车（NDE）”那次直接非计划停机；幸亏是 NE 配置只丢了报警输出。（严格来说，125720-01 这个小卡是 3500/32M 的后部 I/O 接口组件或独立全高模块——部分老机架是前后分体插装，换的时候前后都要对准金手指，别只拔前半截就以为换完了。）
3500/32 系列 Bently 已发 EOL 通告，125720-01 属A 类关键停产备件：它是 3500 保护系统连接 ESD/跳闸回路的唯一硬接线接口，模块挂了轻则失去报警、重则保护功能不可用（视表决逻辑）。建议按”每套 3500 框架 N+1 冷备 1 件（或全厂共享池备 1 件 + 单框架最低 1 件）”囤货——TCO 算的是一次汽轮机拒动或误动事故的零头。Bently 新推 3500/33M 固态继电器模块可作替代方向，但需重新校验跳车逻辑与接线，属工程变更范畴。
应用场景与库存策略
继电器输出模块故障 → 3500 框架报警/跳闸干触点无输出或常闭/常开状态异常——可能表现为 ESD 收不到跳车令（危险失效）或误发跳车（误动）。3500 框架通常无冗余继电器模块，属单点故障，且原厂已 EOL。
典型场景与备货建议：
- 汽轮机组 ESD 跳闸接口（电厂/石化） — 3500 轴振/轴位移超限经 3500/32 继电器输出切断 DEH 或 ESD 允许信号 → 建议每套 3500 机架按 N+1 冷备 1 件，大修时做模拟报警触发验证触点动作。
- 离心压缩机振动保护（油气/空分） — 多机架同类配置 → 全厂按同类机架设共享池备 ≥1 件，年度做继电器吸合/释放电阻测试。
- 海上平台/偏远炼厂（进口件清关慢） — 交期不可控 → 提前确认渠道 NOS 存量，若被告知末批可购按剩余服役期执行 LTB（通常全厂 1 件 + 共享池 1 件）。
- 计划向 3500/33M 固态继电器迁移的项目 — 过渡期保留原型号做热备，新系统 FAT 通过后评估呆滞调拨或留底牌。
真实案例：
南方某炼化厂催化主风机——大修后开机振动监测投运正常，运行三月某日 DCS 报”Bently 框架通信正常但跳闸输出丢失”，查为 3500/32（125720-01）继电器线圈驱动级热失效（外观无异常），四个跳闸干触点处常开态未闭合。因该机组跳车逻辑设计为 2oo2 表决（另一路来自 PLC 软逻辑），未致拒动但也失去了独立硬接线保护层级。库房无备件，联系 MRO 商隔日空运达——事后该厂把 125720-01 + 3500/42M 监测卡列入”A 类关键可换件”，按机架数×1.2 采购冷备并建立序列号台账，年检必做继电器强制触发测试。
