描述
产品详情
· 型号：125680-01
· 品牌：Bently Nevada（Emerson / Baker Hughes）
· 系列：3500 Series — 3500/40M Proximitor® I/O Module with Internal Terminations
规格参数
- 产品类型：Proximitor® I/O Module with Internal Terminations（电涡流传感器接口模块，与3500/40M监视器配对使用）
- 安装位置：Bently Nevada 3500机架后部I/O槽位，与同列前方3500/40M监视模块一一对应
- 输入通道：4路独立通道（Ch1~Ch4），可成对组态（如Ch1-2径向振动 + Ch3-4轴向位移）
- 兼容传感器：Bently Nevada Proximitor®（3300及3300 XL系列 5mm/8mm/11mm电涡流探头及前置器）
- 探头灵敏度支持：3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil），软件可设
- 测量功能：径向振动（pp值）、轴向（推力）位移、差胀(DE)、轴偏心、REBAM（轴承座绝对振动）——具体取决于3500/40M前端模块组态
- 测量精度：典型 ±0.33% FS，最大 ±1% FS（满量程）
- 输入阻抗：约 10 kΩ（标准I/O）
- 内部端子：集成现场传感器接线端子（无需外置端子排），支持屏蔽层一点接地
- 供电方式：由3500机架背板 +24V DC 供电，典型功耗 ≈7.7 W（与3500/40M合计）
- 缓冲输出(Buffer)：每通道提供BNC同轴缓冲输出（短路保护），供便携式测振仪或示波器接入
- 报警功能：配合3500/40M支持 Alert（预警）和 Danger（危险）两级报警设定点，可编程延时（0.1–60 s）
- 工作温度：-30℃ ～ +65℃（需核对具体机架环境等级）
- 认证标准：CSA/NRTL(C) Class I Div 2、CE，系统设计符合 API 670第5版
- 物理尺寸：约 241.3×24.4×99.1 mm（9.5×1.0×3.9 in），重约 0.4 kg
产品介绍

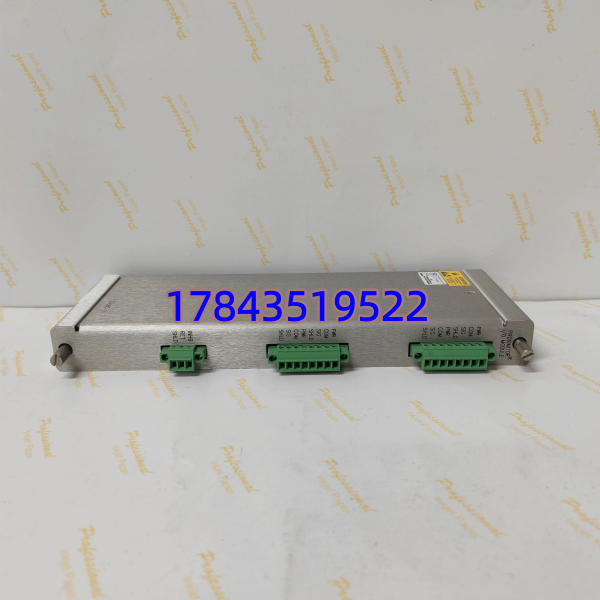

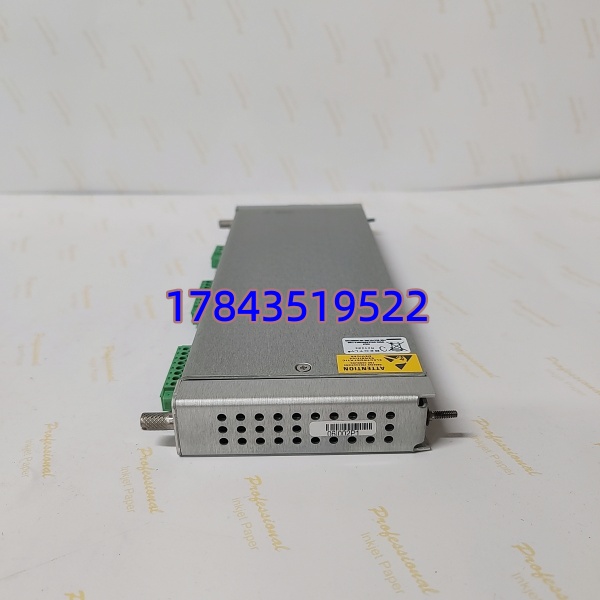

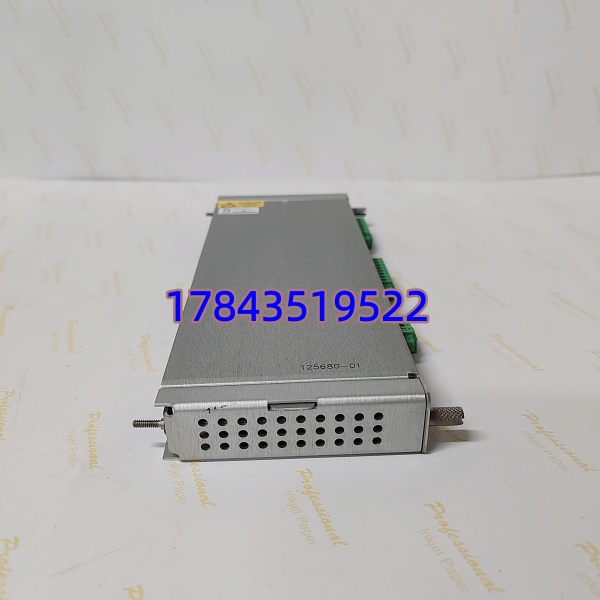

125680-01不是独立工作的监视器，它是3500/40M四通道位移监测器的”传感器接口翅膀”——装在机架后部I/O槽，把本特利3300 XL电涡流探头/前置器的原始信号引入系统，内置端子省掉外置端子排。前端必须有对应的3500/40M监视模块（如125840-01等），两者成对使用，数据经背板送框架RIM/通信模块向上位机（System 1）广播。
坦白讲这东西在现场最大的价值就是带内部端子——老式外置端子排受潮氧化是常见误报源，内置端子接屏蔽层规范一点，抗干扰好不少。注意它只管信号接入和缓冲输出，报警逻辑、阈值、组态全在3500/40M里做，买的时候一定确认前插槽已有或同步配3500/40M监视模块，别单买I/O模块回来发现插上没用。
应用场景与行业案例
痛点：汽轮机组轴振突然越限跳车，DCS只有”振动高”报警却看不到间隙电压和波形——事后查不出是碰磨、不对中还是探头松动。或者化工厂压缩机长期微振爬升，没人注意到轴位移缓慢漂移，直到推力瓦烧蚀。
典型场景：
- 电厂汽轮发电机组：3500/40M+125680-01监测#1/#2轴承径向振动+X/Y向及推力盘位移，API 670合规，非它不可因需本特利原厂探头+前置器精确标定
- 炼化离心压缩机：差胀(DE)和轴偏心监测，配合3500/40M两级报警驱动ESD停机，要求硬接线独立保护回路
- 大型风机/水泵机组：利用缓冲BNC口定期便携式测振比对，判断探头本身是否漂移
- 海上平台/苛刻环境：Class I Div 2认证，内置端子减少柜内接线点，降低腐蚀导致接触不良概率
真实案例：
南方某自备电厂#3机大修后开机，轴振通道1持续报警但DCS无具体数值。到现场拆3500机架后发现125680-01 I/O模块后部端子排有冷凝水短路痕迹（老厂房未装除湿），探头线屏蔽层悬空。临时更换125680-01、按手册重校探头间隙电压至-9.8V DC（3300 XL 8mm典型值）、屏蔽层压端子排接地——报警消失，开机正常。事后老师傅补了一条：3500机房湿度超60%就得查这个模块的端子有没有氧化，别等跳机再查。
常见问题解答 (FAQ)
Q1：125680-01能单独插在3500机架工作吗？
不能。它必须与前插槽的3500/40M Proximitor Monitor（如125840-01 / 3500/40M特定订货号）成对使用，I/O模块只负责信号调理和端子，监测逻辑在前端模块。单独插机架无法运行也不会被系统识别。
Q2：支持热插拔吗？更换有什么坑？
3500 I/O模块设计为可在机架带电时插拔，但建议先将对应3500/40M通道报警暂时闭锁。换完后必须用3500 Configuration Software检查通道OK、重新校验探头Gap Voltage（典型-7.87V~-10.0V for 3300 XL 8mm）， Gap电压偏差大说明探头安装位置变了或有断线。
Q3：能和非本特利探头混用吗？
不建议。125680-01针对Bently Proximitor®（3300/3300 XL）标定设计，灵敏度、线性范围和驱动能力与非原厂探头可能不匹配，会导致测量误差甚至报警异常。若现场已是非原厂涡流探头，建议整体评估换成3500兼容方案或保留原有系统。
Q4：停产了有新替代吗？怎么选型？
125680-01随3500/40M部分版本逐步EOL，新项目推荐3500/40M最新版本配对应I/O（型号以最新Bently 3500/40M订货单为准）。旧站备件替换必须核对：①机架是3500（非3300）②前端是3500/40M（非3500/42M——42M用不同I/O）③带内部端子版本(Internal Terminations) vs 外部端子版本不要搞混，插错不兼容。
