描述

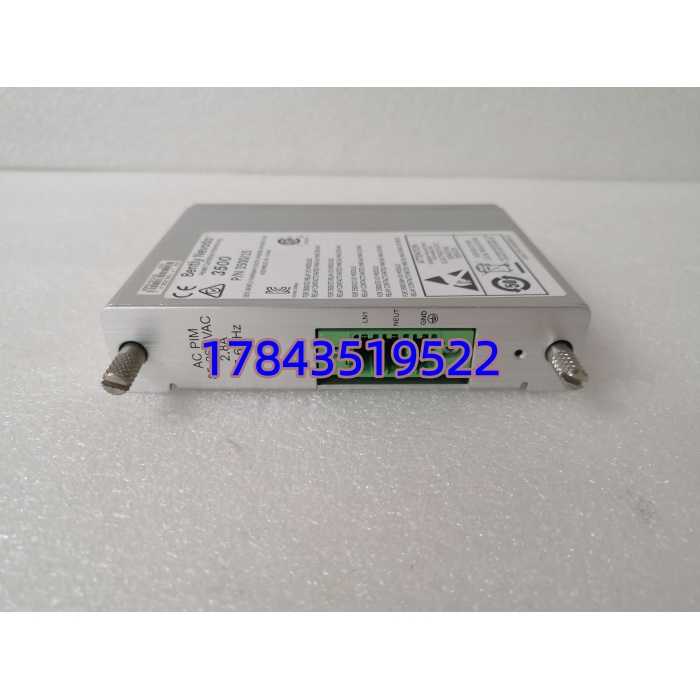

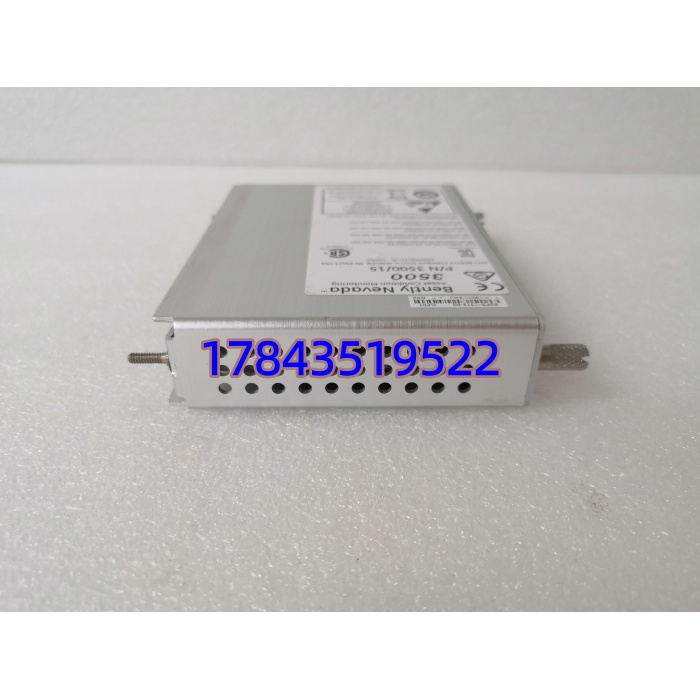

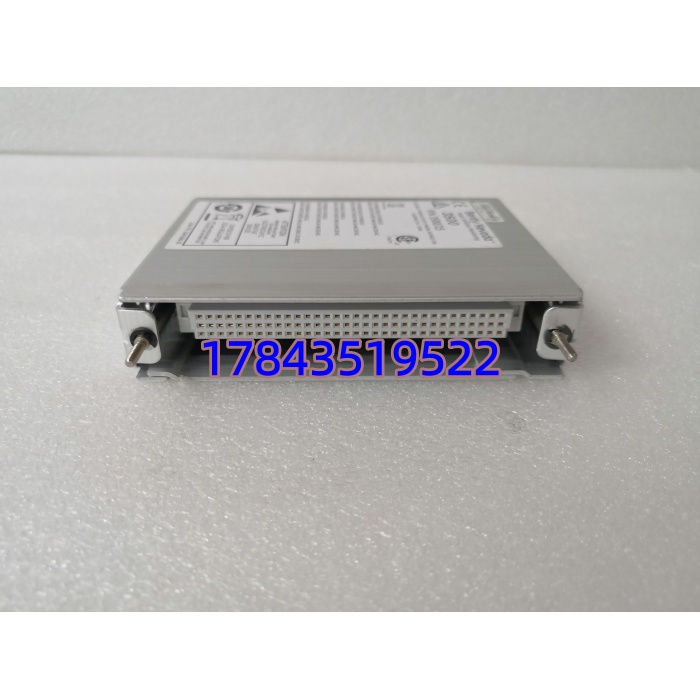

模块详情
· 型号：106M1081-01（3500/15-05-00-00 类同）
· 品牌：Bently Nevada（Baker Hughes / Emerson）
· 系列：3500 机械保护系统 — Power Input Module (PIM)
规格参数
- 部件号：106M1081-01
- 对应型号标识：3500/15 Universal AC Power Input Module（High Density 半高版）
- 适用系统：Bently Nevada 3500 框架（3500/05-01-x 主机架、扩展架均兼容）
- 安装位置：3500 机架最左侧电源槽位（Slot 1 电源位），半高模块，上下可装双电源冗余
- 输入电压：85–264 V AC rms（宽幅通用，兼容 110 V / 220 V 全球电网）
- 输入频率：47–63 Hz
- 最大输入电流：约 2.8 A @ 85 V AC（满载）
- 输入功率：最大 ≈ 180 VA
- 输出形式：向机架背板提供内部稳压直流（典型 24 V DC 系统侧），为框架内所有模块供电
- 推荐机架负载：典型 3500 满配 8–10 张监测卡 + 3500/22M + 3500/92 时仍余量充足
- 保护功能：输入过压/过流/短路/过热保护，输入滤波抗 EMI
- 冗余能力：支持双 106M1081-01 并联均流，单模块故障无缝切换（零掉电）
- 热插拔：支持在线插拔更换（带电更换时另一模块须在线承担负载）
- 前面板指示：PWR / OK LED（绿常亮=正常，灭/闪=故障或失电）
- 接线方式：通过机架自带 AC 端子排（L/N/PE），线径 ≥1.5 mm²，PE 必须可靠接地
- 绝缘耐压：输入—机壳 1500 V AC（1 min）
- 工作温度：0～+60℃（部分资料标 -20～+65℃，以原厂手册为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 尺寸（约）：120.7 × 50.8 × 251.5 mm（半高模块）
- 重量：约 0.38–0.45 kg
- 认证：CE、cULus、CSA、ATEX/IECEx Class I Div 2（视具体版本）
- 防护等级：IP20（柜内安装）
产品介绍
106M1081-01 是 Bently Nevada 3500 TSI（汽轮机监视仪表）保护系统的交流电源输入模块，插在机架最左电源槽。它把现场 110 V 或 220 V 交流电转成机架内部工作直流，给振动/位移/转速/继电器/通讯所有卡件统一供电。宽压输入不用拨码跳线，国内外项目通用。
坦白讲，3500 机架电源很少坏，但沿海高湿盐雾或雷击浪涌打进来偶尔会击穿输入整流——整机失电保护全丢，这是大忌。这模块支持双电源冗余并联，我建议关键机组永远配双块。热插拔设计让你带电换故障电源不影响另一块继续撑着，比停电换保险丝强多了。有一点要注意：拔之前确认另一块电源 OK 灯亮且机架负载在其容量内，别贸然拔两块。
应用场景与行业案例
我在现场遇过化工厂 3500 单电源运行，某天雷雨后 PIM 输入侧炸了，TSI 全帧掉电，汽机跳闸保护失去监视——事后加第二块冗余电源再没出过事。最怕的就是”它不常坏所以只装一块”。
典型场景：
- 火电厂/燃机 3500 TSI 框架——给轴振、轴位移、键相、超速保护卡统一供电，双电源冗余保障保护不丢失。
- 炼化离心压缩机组——防爆区 Class I Div 2 版本，配合 UPS 交流输入，确保 24/7 连续监测。
- 水电/核电辅助汽机——宽压输入兼容厂用 110 V AC 和 220 V AC，无需改线。
- 海上平台旋转机械——盐雾环境建议定期点检电源 LED，冗余配置防单点失效。
- 老厂 3500/15 早期版本 PIM（需 115/230 V 拨码）升级——换 106M1081-01 免跳线自动适应，减少误设风险。
真实案例：
北方某 600 MW 燃煤机组 #3 机 TSI 柜报”Frame Power Loss”，3500 框架全灭，幸亏是计划停机窗口。开柜查左槽 106M1081-01 OK 灯灭，输入端子有 220 V AC 但模块无输出——拆开目检发现输入滤波电容炸裂（推测上游 UPS 切换瞬间过压）。原配置单电源，库房翻出全新 106M1081-01，断电拔出旧模块插入新模块（注意对齐导轨和锁紧螺丝），上电 OK 灯常亮，机架自检通过，各监测卡恢复正常。随后采购第二块做冗余。老师傅说——TSI 电源不像 PLC 电源有旁路，掉了整框保护盲，这钱不能省。
