描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 3500/92，部件号 136180‑01 |
| 供电来源 | 3500 机架背板供电，无需外接电源 |
| 典型功耗 | 5.0 W |
| 以太网接口 | RJ45，10BASE‑T（10 Mbps） |
| 串行接口 | RS232 / RS422 / RS485 |
| 支持协议 | Modbus‑TCP、Modbus‑RTU、Bently 专有协议 |
| 串行最高波特率 | 115.2 kbps |
| 工作环境温度 | -30 ℃ ~ +65 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 安装形式 | 3500 标准机架插槽安装 |
| 面板指示 | OK 运行灯、TX/RX 通讯状态 LED |
产品深度介绍

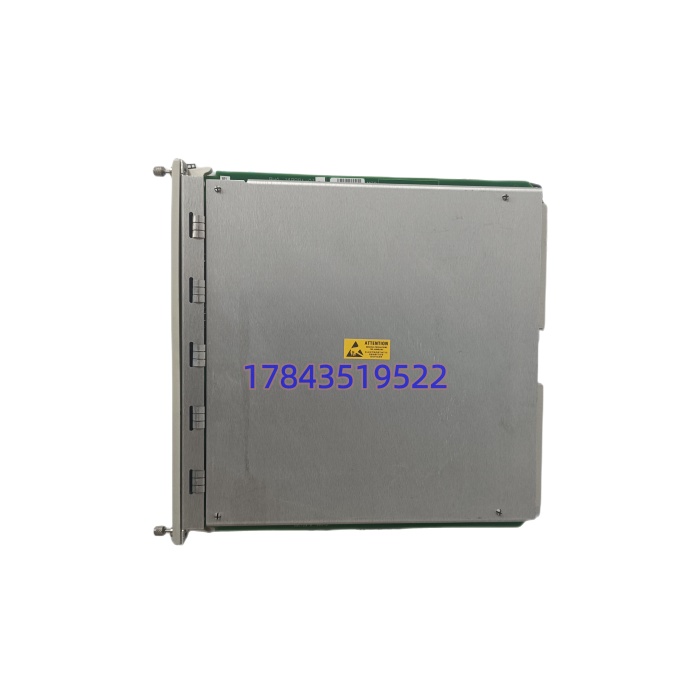

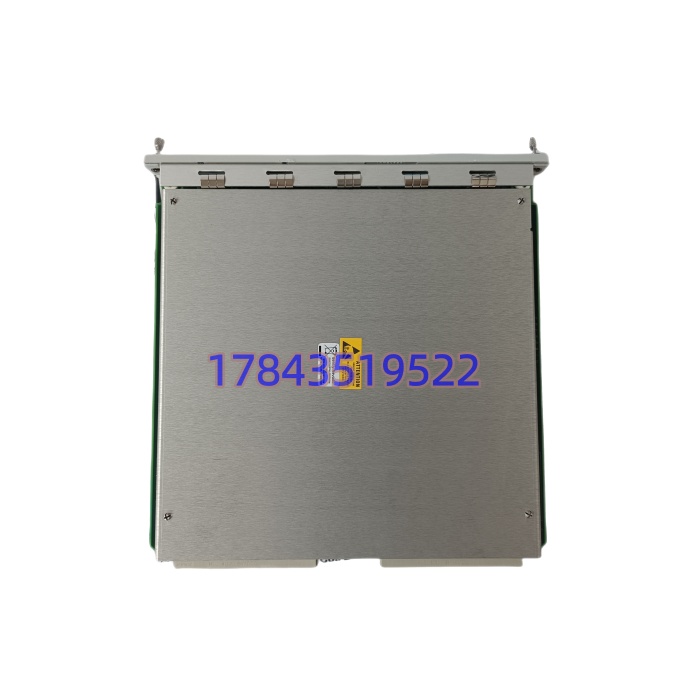

Bently Nevada 3500/92（136180‑01）是 3500 机组保护机架的通信网关模块，负责采集机架内部所有监测卡件的振动、转速、温度、报警状态，通过标准协议转发至 DCS、SCADA 或者历史数据库。
很多工厂的汽轮机、压缩机保护逻辑本身正常，就是因为这块网关故障，导致中控侧读不到机组状态，运维人员失去远程监视手段，只能就地看机架面板，生产风险直接升高。作为停产的关键备件，建议工厂保留至少 1 套缓冲库存，规避供货中断带来的运维被动局面。
应用场景与行业案例
去年在西北某煤化工现场，合成气压缩机 3500 机架的网关模块突然故障。保护卡件本身正常，机组保护功能完好，但 DCS 画面全部无数据，运行人员看不到振动、转速，只能安排两个人 24 小时守在机柜间看本地面板，不敢提负荷。这种情况不会直接跳机，但属于重大运行隐患。
典型应用场景：
- 石油化工‑大型压缩机组监测 合成气压缩机、循环氢压缩机，3500 机架采集振动位移，网关把测点和报警上传 DCS，运行人员在中控室完成机组监视。
- 火电 / 热电‑汽轮发电机组 汽机轴振、瓦振监测，网关将保护系统数据接入电厂 DCS 与 SIS，完成状态上传与事件记录。
- 冶金行业‑鼓风机、增压机组 高炉鼓风机，现场环境粉尘大、电磁干扰强，网关负责把机组状态送入工厂 SCADA 平台。
- 油气开采‑离心压缩机组 天然气处理厂的压缩设备，通过 Modbus‑TCP 把 3500 全部测点送入上位机做预测性维护分析。
案例：某煤化工装置网关故障抢修 前年秋冬，西北一家煤化工合成气压缩机的 3500/92 网关损坏。机架本身保护功能完好，不会触发跳机，但中控全部测点变灰。
设备主管老陈第一时间联系原厂，得到答复：该部件已停产，调货周期 8‑12 周。装置是连续运行，8 周不可能就地 24 小时人工值守。一旦出现振动异常，中控看不到数据，极易酿成设备事故。
采购紧急找现货库存，备件到货后，工程师断电更换网关，导入原有 Modbus 寄存器配置，40 分钟通讯恢复，中控全部测点恢复正常。
事后该企业把 3500/92 加入关键备件清单，采购两套做现场储备。老陈事后说：“保护卡不坏，网关坏了，照样把人逼到墙角。
