描述
产品详情

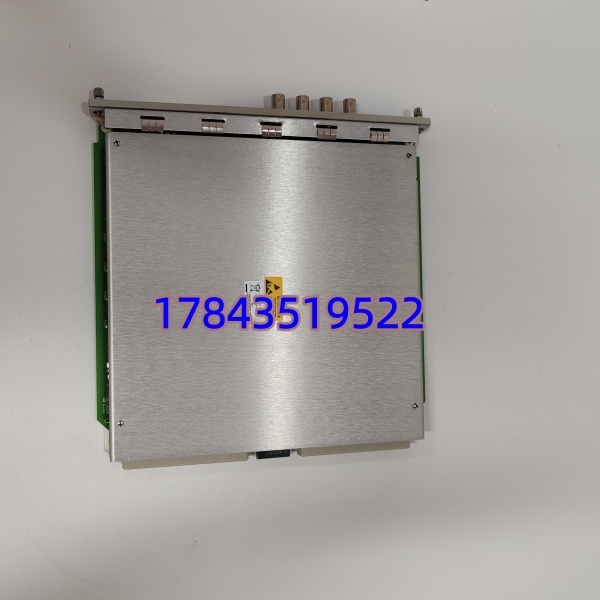

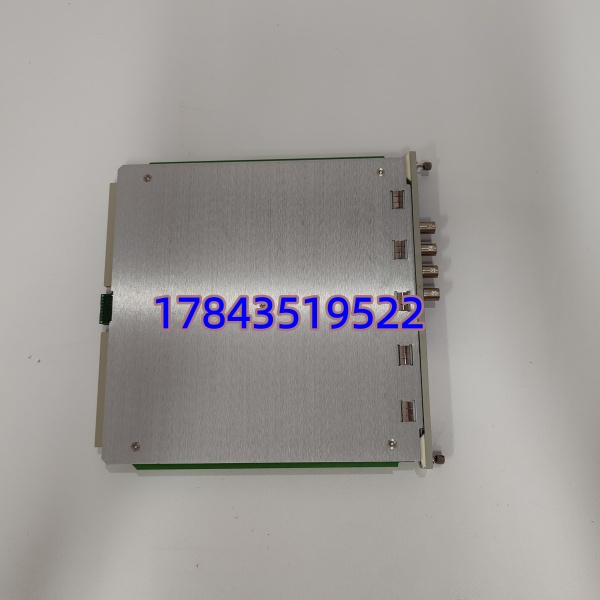

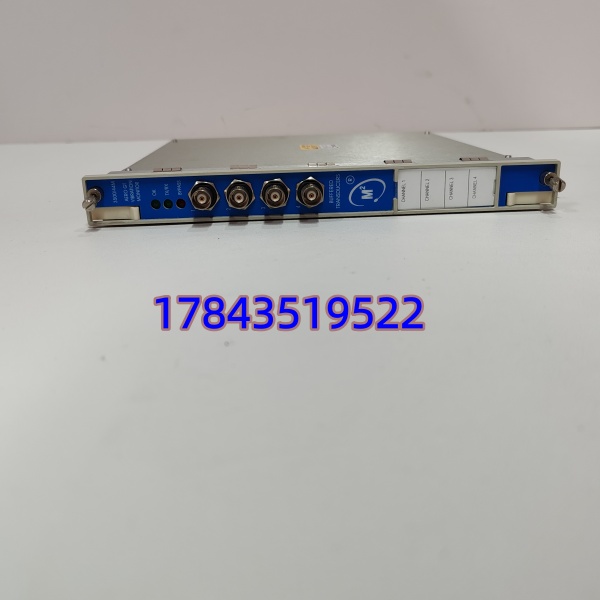

· 型号：3500/44M
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series — Dynamic Data Manager Module (DDM)，部件号 140734-03，Firmware/Config Version 03S
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/44M（Dynamic Data & Transient Data Manager） |
| Bently 部件号（Order No.） | 140734-03（采购以此为准，板面印 Art No. 140734-03，Ver.03S 为固件/配置版本） |
| 制造商 | Bently Nevada（Baker Hughes Company） |
| 适用系统 | Bently Nevada 3500 Machinery Protection & Condition Monitoring System（框架型 3500/05-…），配合 3500/42M、3500/50、3500/53 等监测卡 |
| 模块类型 | 框架接口/数据管理模块 — 通常占用 Slot 1（Rack Slot 1），与 newer 3500/22M TDI 功能重叠（44M 是较早 DDM 编号，部分框架用 3500/22M TDI 替代——注意互斥不能同槽） |
| 槽位要求 | 必须为 3500 框架 Slot 1（或指定 Interface Slot per 3500/05 manual），不能与 TDI(3500/22M) 同插 |
| 关键相位输入 | 支持 1–2 路 Keyphasor® 输入（经专用端子或经监测卡转递，依框架配置），用于 1X/2X 矢量滤波与瞬态分析 |
| 通信接口 | 后部 9-pin D-sub RS-232（Service Port）、RS-485 多点（菊花链连 System 1 早期版），与 3500/92 Ethernet I/F 模块配合可实现 TCP/IP 上传 |
| 数据采集 | 读取各 I/O 卡缓冲输出(Buffered Output)及报警/OK 状态，支持 SnapShot / Transient Capture / Overall Trend 上传至 host |
| 配置方式 | 3500 Rack Configuration Software (RCS) — 下载框架配置、设定 Comm Port 参数、Keyphasor 定义、Module ID |
| 前面板 HMI | 2× 多位 7-segment LED（显示框架地址/模块状态/Error Code）、Mode/Scroll 按键 |
| LED 指示 | TX/RX（串口活动）、CONFIG（配置匹配 OK）、FAULT（模块故障）、MODULE OK（绿亮） |
| 供电 | 由 3500 框架背板 24 VDC（-15%/+20%）供给，典型功耗 ≤5 W |
| 兼容监测卡 | 全系列 3500 I/O（3500/40M、42M、50、53、60、70 等）——数据仅当监测卡在架内且 Slot 1 配 44M/TDI 类模块可读 |
| 固件版本 | Ver.03S（印板面或读自 RCS — 不同字母数字组合对应功能集/bugfix，建议与现网匹配或确认向上兼容） |
| 报警/跳闸功能 | 不参与保护表决与继电器跳闸——仅做数据管理与配置下装；保护动作由监测卡 + 3500/32 继电器模块执行 |
| 工作环境 | 0℃～+65℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 61000-6-2/4 EMC |
| 认证 | CSA/NRTL、CE、ABS（依批次）、符合 API 670 |
| 物理尺寸 | 3500 标准模块 ≈ 260×25×130 mm（半高插卡），≈0.25 kg |
| 生命周期状态 | 3500/44M 早期版部分 NRND（Bently 主推 3500/22M TDI + 3500/92 Ethernet 替代），140734-03 二手 NOS 流通，新原包稀少 |
产品介绍
现场实测碰到过——某化肥厂汽机 3500 框架（Slot1=3500/44M 140734-03 Ver.03S + 3500/42M 轴振 + 3500/32 继电器）System 1 突然报”Comm Loss — Rack Slot 1 Not Responding”，RCS 读 Module ID OK 但串口无数据，重启 44M 恢复但一周后复现。追查是板载 RS-485 驱动芯片热漂移致摆幅不足（菊链 3 架 daisy-chain），更换模块解决。3500/44M 在框架里扮演两个角色：一是给 RCS 做框架配置下装入口（它存全局配置 RAM），二是把各监测卡的缓冲数据和瞬态捕获打包送 System 1——它掉了不影响保护跳闸（3500/32 继电器照常动作），但状态监测、趋势谱、瞬态捕捉全丢，做预测性维护(PdM)的没了眼睛。
严格来说 Bently 新框架推荐用 3500/22M TDI（Transient Data Interface，140734-xx 系列里 22M 是继任者）取代 44M；如果你的架子里已是 44M 且运行多年，备件买同型号 140734-03，固件版本 03S 尽量匹配（向上通常兼容但大跨度建议先在测试架确认 RCS 读回 OK）。从 ABC 法看属 A 类（监测数据全失影响 PdM 但不跳机），按 3500 框架数 N+1 冷备——多框架可共享 1 件周转若同 HW/FW Rev。
应用场景与库存策略
3500/44M 装在 3500 框架 Slot 1——故障→System 1 / AMS Machinery Health 断连、RCS 不能在线修改配置、瞬态数据无法捕获，但机组保护跳闸功能不受影响（由监测卡+继电器独立完成）。Bently 对该早期 DDM 部分 NRND，新原包稀少，二手 NOS 流通但串口驱动芯片和备份电容老化是隐患。
- 汽轮机组/压缩机 3500 保护+状态监测框架（Slot1=3500/44M 140734-03） — 唯一 System 1 数据上传口，非它不可因 Slot 1 独占 → 建议按 3500 框架数 N+1 备冷件（同 140734-03，FW Ver 兼容），多架同版本可共享 1 件周转
- 老厂用 3500/22M TDI 新框已替代 44M — 新改扩建指定 3500/22M + 3500/92 → 老装置维持最低库存，新项目不列 Legacy 44M 号
- 多套同类装置（平台/海上）集中管理 — 统一 FW Ver（03S 或确认向上兼容范围）降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（串口驱动芯片 MTBF 约 12–15 年 工况）
- 高湿/盐雾环境（海上平台） — 涂层劣化加速 → A 类 Top 10%，年度点检 RCS → Read Configuration → Verify Comm Status，运行 >12 年关注电解/备份电容
真实案例：
南方某炼化芳烃装置汽机 3500 框架（Slot1=3500/44M 140734-03 Ver.03S），大修后 System 1 无法连架，RCS 报”Module in Slot 1 Not Recognized — Check Power / Reseat”。热工重插无果，拔下量背板 24VDC OK——判定模块背板金手指氧化致配置 RAM 偶尔 CRC 错（44M 含配置存储 SRAM 需常电）。库房无备件（只登”3500 通信卡”未细分 44M vs 22M），等调同型号二手测好延误 8 小时——期间保护正常但 PdM 数据断流，周例振动趋势缺失。事后把 3500/44M 140734-03 从”C 类监测附件”提入”A 类”，每 3500 框架备 1 块冷件并要求：①RCS 做 Full Rack Config Backup(.rck 文件) 存两地 ②大修时轻拔插清洁金手指。教训一句话：3500 的 Slot 1 接口模块不跳机，但它让状态监测变盲人——备件要对型号（44M≠22M），配置备份(.rck)和框架参数比板子本身更容易忘。
