描述

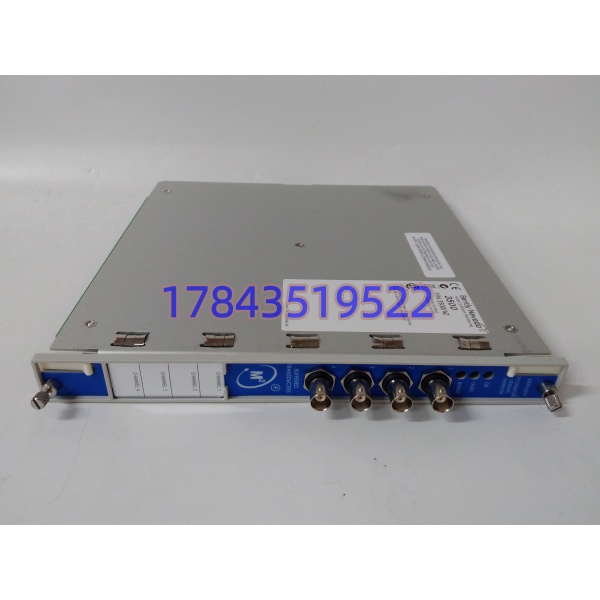

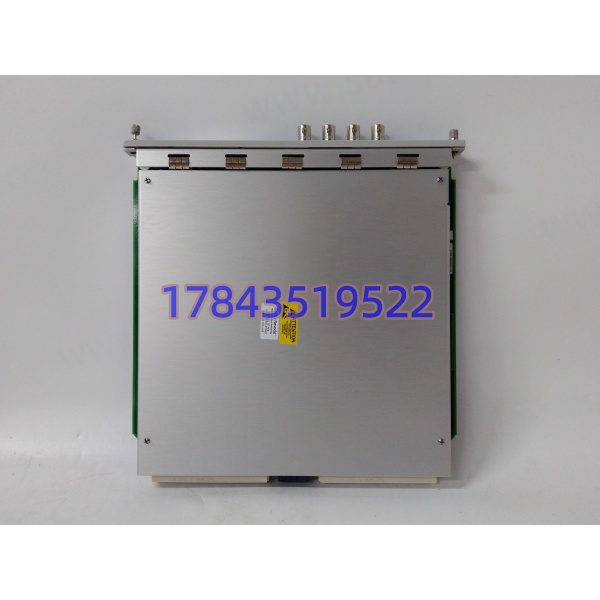

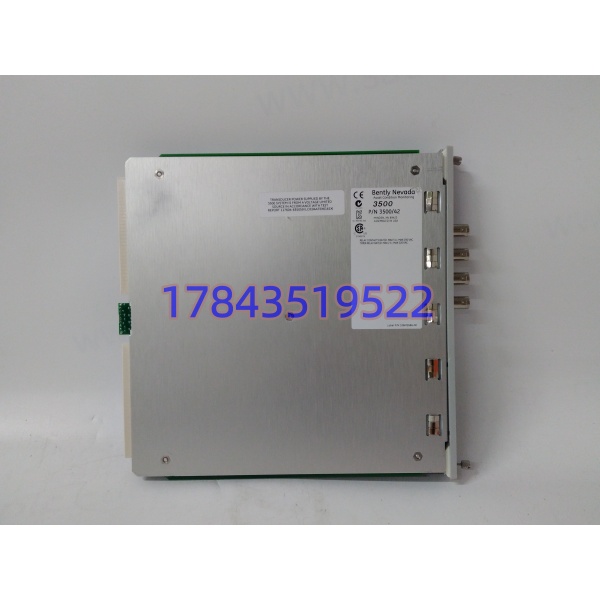

产品详情
· 型号：3500/42M（350042M）
· 品牌：Bently Nevada（本特利）
· 系列：3500 机械保护系统
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 4 路独立，成对组态（1&2 一组，3&4 一组，可同功能或异功能） |
| 输入类型 | 电涡流（3300/3300 XL，-24 V 供电，10 kΩ 输入阻）、速度（如 9200）、加速度（如 330500） |
| 测量参数 | 径向振动、轴向位移、差胀、偏心、REBAM、速度、加速度、轴绝对振动、圆形可接受区 |
| ADC | 24 位 |
| 精度 | ±0.33% FS（典型），最大 ±1% FS |
| 频率响应 | 位移 0.1 Hz-1 kHz，振动 0.5 Hz-10 kHz（依传感器与滤波组态） |
| 灵敏度组态 | 电涡流 3.94/7.87 mV/μm（100/200 mV/mil），速度 20 mV/(mm/s)，加速度 10 mV/(m/s²) |
| 模拟输出 | 每通道 4-20 mA（负载 0-600 Ω），缓冲 BNC 原始信号输出 |
| 报警 | 每通道 Alert（预警）+ Danger（危险）两级，继电器 SPDT 硬触点，本地执行不依赖上位机 |
| 功耗 | 典型 7.7 W（背板 24 V DC 供给） |
| 前面板件号 | 176449-02（常见），配后板 128240-01 或 128229-01 |
| 指示灯 | OK / TX-RX / Bypass + 每通道状态 LED |
| 组态 | 3500 Rack Configuration Software 下装，存模块 NVRAM |
| 机械 | 3500 标准全高槽位（约 241×24.4×241 mm），约 0.9 kg |
| 环境 | 0~65℃ 运行（模块级 -40~85℃ 标称以手册为准），IP20 柜内 |
| 认证 | API 670、CE、CSA、SIL 2（TÜV）、Class I Div 2 可选 |
产品介绍
3500/42M 是 3500 体系里把“轴相对振动”和“机壳绝对振动”一口吞掉的卡。它和 3500/40M 的区别就一个：42M 每通道带 4-20 mA 输出和缓冲 BNC，40M 没有模拟量输出；和 3500/45（纯位移差胀）、3500/50（纯转速）分工明确。通道成对编程是硬规则——1&2 可以设径向振动 X/Y，3&4 设轴向位移+差胀，一块卡覆盖一个轴承的全部核心量。报警不是在 DCS 里算的，是卡内 DSP 把峰峰值/有效值/1X 幅值和工作点比，超 Danger 直接继电器的常闭触点断开去跳 ETS，这是 API 670 保护的底线逻辑。
在现场它解决的是“老汽机 TSI 坏一块振动卡不敢动组态”的备件问题。很多 2003-2015 年上的火电、LNG、催化压缩机组，3500 机架一排 42M 带 8-16 个轴承，BOM 里写“350042M”采购容易发成 3500/40M（无 4-20 mA）或 3500/44M（航改燃机专用），插上去 4-20 mA 点全 0 或通道类型不匹配。换件最忌两点：一是后板 I/O 类型不对（128240-01 外置端子 vs 128229-01 本安隔离，现场区选错防爆不合规）；二是新卡固件和原机架 3500/20 接口模块版本差太大，Rack Config 下装报“Module Mismatch”。
应用场景与行业案例
我在现场遇到过最误事的就是“BOM 写 350042M 发回来 3500/40M”：业主燃机辅机轴振 4 路要送 DCS 趋势，40M 没 4-20 mA，集成商拿 40M 硬插，Buffer BNC 能看波形但 DCS 模拟量点全 0，运行员以为探头坏了，查了两天。换回 42M 后 4-20 mA 正常。
典型场景：
- 火电汽轮机 TSI：#1~#8 轴承各 1 块 3500/42M，1&2 通道径向振动 X/Y（3300 XL 8 mm），3 通道轴向位移，4 通道差胀，Danger 继电器串 ETS 跳机。
- 催化裂化压缩机：轴振+轴绝对振动（速度探头算壳振差分），42M 通道 3 设 Shaft Absolute，Bode 图靠键相（3500/25）同步。
- LNG 增压机：外置端子型 128240-01 配 42M，现场非危险区，4-20 mA 送 CCS，继电器硬跳。
- 备件池：老 BOM“350042M”采购发成 3500/42M-01-01（CSA 防爆版）或 -01-00（普通版），功能兼容但认证尾标不同；发成 176449-01 老前卡也可能固件不认新机架。
- 改造：3500 升 3701 一体化，42M 随架淘汰，但老架延寿期只换同件号。
真实案例：
前年大寒，陕北某煤化工汽机 #5 轴承 Y 向轴振通道 OK 灯灭，3500/22M 瞬态卡还能采到波形但 42M 该通道 Fault。到现场拆卡看前面板——不是电源是通道 1&2 组态里 X 向那路前置器供电 -24 V 对内短路，卡内保护锁了该通道。手头有块拆机同前卡号 176449-02、后板 128240-01 同款，先不断电用 Rack Config 读原组态（灵敏度的 7.87 mV/μm、报警 125 μm Alert / 250 μm Danger、差胀量程 ±25 mm 等）全抄存档，再断该槽位（机架其他槽不停），拔旧卡、插新卡、下装组态、拨回运行，#5Y 轴振回归 28 μm 稳态。事后记死：3500/42M 换件前先拍①前卡 176449-xx 和后板 128240/128 型号 ②Rack Config 里该槽通道类型与灵敏度 ③Alert/Danger 数值 ④键相绑定关系——42M 的组态不是“同型号插上就用”，原架若用 7.87 mV/μm 你默认 3.94 会把 28 μm 显示成 56 μm，ETS 误跳。
