描述

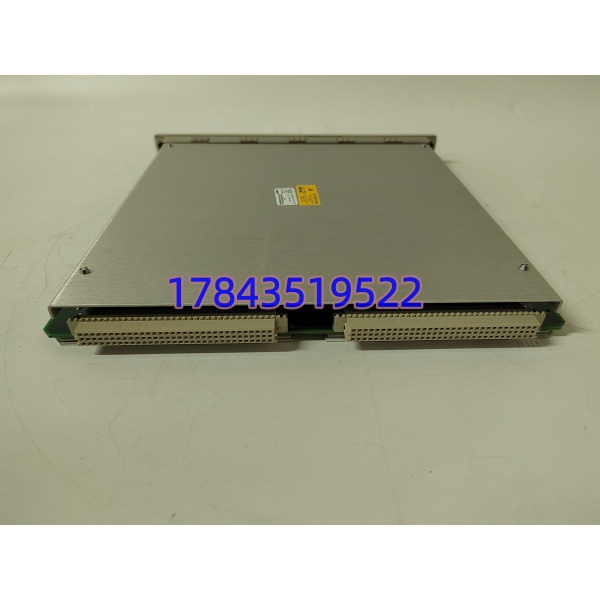

产品详情
· 型号：3500/20 125744-02
· 品牌：Bently Nevada（贝克休斯）
· 系列：3500 系列
规格参数
- 产品类型：机架接口模块（RIM）
- 安装位置：3500机架1号槽位，紧邻电源模块
- 供电方式：由机架背板供电（+5V DC）
- 典型功耗：4.75 W
- 通信接口：2个RS-232/RS-485串口
- 支持协议：Modbus RTU、本特利专有协议、System 1软件通信
- 串口数据速率：最高38.4 kbps
- 工作温度：-40°C 至 +85°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5%至95%（非冷凝）
- 防护等级：IP20
- 尺寸：241.3 mm × 24.4 mm × 241.8 mm
- 重量：约0.91 kg

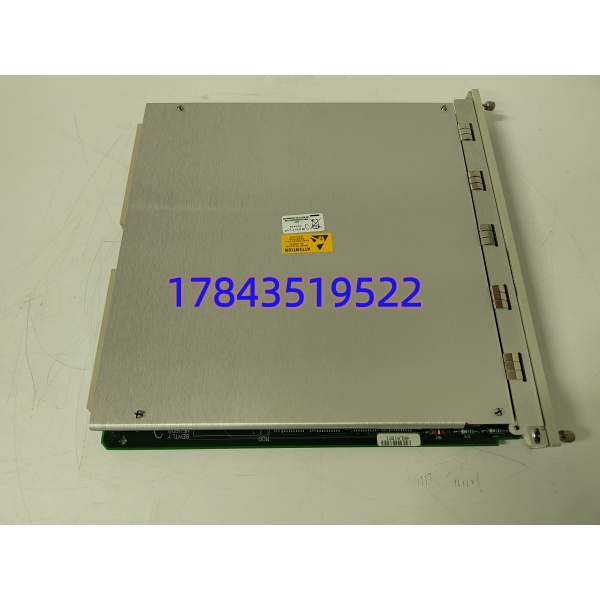

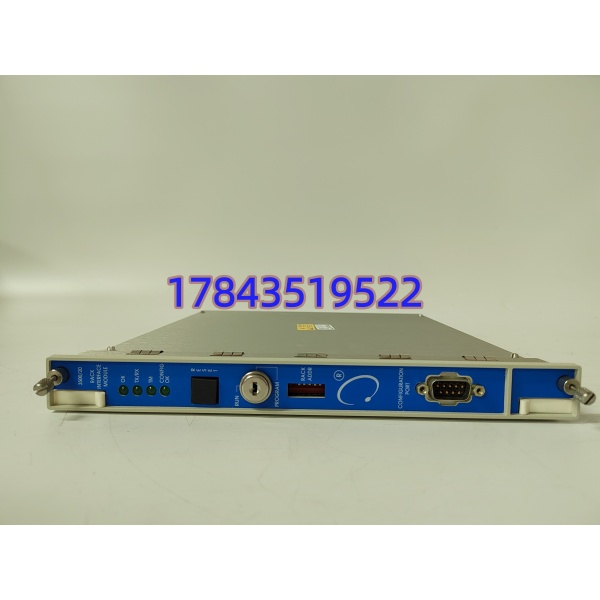

- 状态指示：OK LED指示灯、OK继电器输出
- 认证：CE、UL、CSA、ATEX/IECEx（可选Zone 2防爆）
产品介绍
这块卡是Bently Nevada 3500系列机械保护系统的“通信总管”，官方叫法叫机架接口模块（Rack Interface Module, RIM）。它不直接测振动、也不处理传感器信号——它干的是把整个机架里所有监测模块（振动卡、位移卡、转速卡）采集到的数据打包，通过串口或Modbus协议发给DCS或者上位机。你操作室屏幕上看到的那些轴振动趋势、报警状态，全是它传上去的。
这卡还有一个要命的活儿——它肚子里存着整个机架的组态配置文件。现场突然断电再恢复，其他监测卡全靠它把配置重新下发才能恢复正常工作。很多老电厂、化工厂的工程师手里都会备一块这玩意，因为这东西一旦趴了，整个3500机架就成了睁眼瞎。另外要注意，这卡分标准版和TMR版（三模冗余用）两种，买备件的时候看清楚你系统里用的是哪一种，混用不兼容的。
应用场景与行业案例
痛点切入
搞汽轮机、压缩机监测的老师傅都知道，3500系统最怕的就是机架通信卡死或者配置丢了。凌晨2点机组振动突然跳变，操作站上看不到实时数据，DCS收不到报警——那真是叫天天不应。不是探头坏了，而是3500/20这块卡没把数据传出去。换一块新卡最头疼的问题：上电后配置全丢了，需要重新组态整个机架，没一两个小时搞不定。
典型场景
- 火电/核电：汽轮发电机组轴振动、轴位移、胀差监测数据汇总，通过Modbus上传至DCS，操作员在控制室就能看机组运行状态。
- 石油化工：大型离心压缩机、蒸汽轮机的振动保护系统——机架与DCS通信，毫秒级触发报警和联锁停机。
- 天然气/LNG：管线压缩机组的状态监测数据上传，配合System 1软件做故障诊断和趋势分析。
- 老旧系统改造：老3500机架升级到新DCS系统，通过这块卡的RS-485接口对接新系统，不用动前端传感器和监测卡。
真实案例
之前有个做电厂维护的哥们跟我聊过一个事。他们厂一台300MW机组，某天操作站上突然收不到所有振动测点的数据，报警全黑了。查了半天，3500机架上其他卡状态灯全绿，就3500/20这块RIM卡亮红灯。停机更换后，上电发现组态文件丢失——原来老卡的电池没电了，新卡库存放了两年，组态也没提前备份。最后只能从另一台机组的卡上拷配置过来重新烧，整整折腾了4个小时。他说了一句：“打那以后，每台机组备一块RIM卡，而且上架前先刷好组态，换上去直接跑。”
常见问题解答 (FAQ)
Q1：3500/20和3500/20有什么区别？前面为什么有的带“/”有的带“-”？
这个是同一款产品。标准写法是“3500/20 125744-02”——“/”是系列号分隔符，“-”后面是具体的硬件版本号。市场上有商家写成“3500-20”，不影响产品识别，但严格来说官方型号是3500/20。
Q2：这卡装在机架哪个槽位？
必须装在机架最左侧的1号槽位，紧挨着电源模块（3500/15）。装错槽位系统不认，甚至可能无法正常启动。别试，直接按规矩来。
Q3：换一块新卡，组态怎么办？
这就是最关键的点——新卡上电后，里面是空的或者旧版本配置。如果你原来有机架的组态备份文件，通过配置软件（3500 Configuration Software）重新下载就行。如果没有备份，新卡不会自动从其他卡读取配置。所以强烈建议：系统正常的时候，用软件把整个机架的组态备份出来，存在工程师站和U盘里各一份。
Q4：支持热插拔吗？
这个问题现场最常被问。官方说法是支持热插拔，但干过现场的人都知道——不是所有环境都建议这么做。插拔过程中如果背板总线有抖动，可能导致相邻模块误报警甚至触发联锁。稳妥做法：停机维护窗口期断电插拔。实在没办法要带电换，先把机组联锁旁路掉，再轻轻拔插，别猛推猛拉
