描述
产品详情

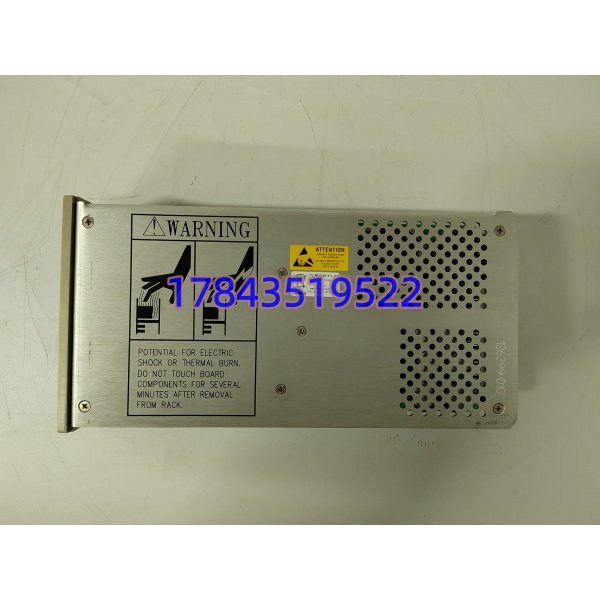

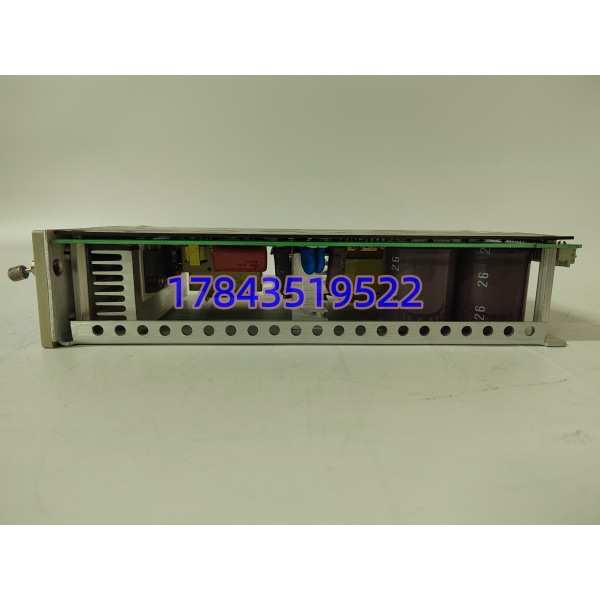

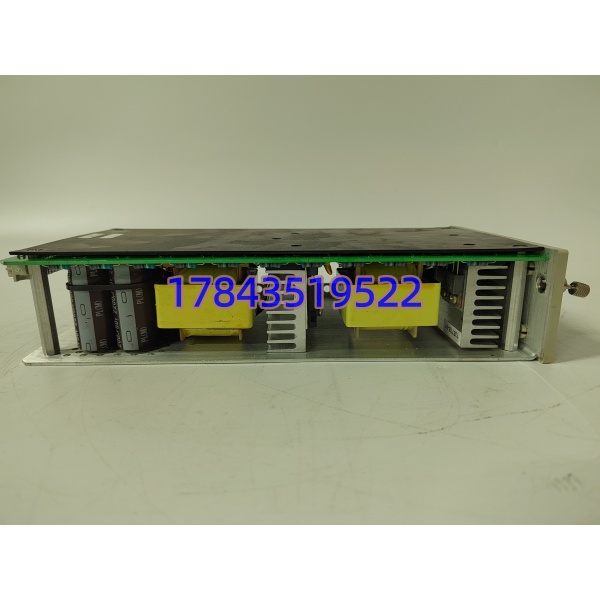

· 型号：3500-15，部件号127610-01（AC input），对应DC input为127610-02
· 品牌：Bently Nevada（现归Baker Hughes）
· 系列：3500机械保护系统电源模块，占机架槽1或槽15，可单或1+1冗余
规格参数
- 模块类型：3500-15电源模块，127610-01=交流输入版本，127610-02=直流输入版本
- 输入电压：88–264 Vac，47–63 Hz通用交流输入，自动量程，需核对原厂手册是否支持115/230 Vac切换
- 输出电压：+5 Vdc主输出，典型10 A（50 W），+24 Vdc辅助输出典型1 A（24 W），总功耗需核对手册
- 效率与保护：过压/过流/短路保护，MTBF >5万小时需核对，风扇less自然对流散热
- 安装槽位：3500机架槽1（左起第一槽），可选槽15做冗余电源，不可插其他槽位
- 冗余方式：双电源1+1冗余，均流自动，任一台故障另一台无缝接管，前面板红灯亮告警
- 指示灯：前面板绿灯Power OK，红灯Fault，冗余时Peer OK灯指示对端状态
- 物理尺寸：标准3500模块半高，约160 mm高 × 25 mm宽 × 120 mm深（单槽宽），重约0.3 kg需核对
- 工作温度：-30°C至+65°C（运行），-40°C至+85°C存储，湿度0–95%非凝露
- 认证：CE，CSA/NRTL，ATEX/IECEx Zone 2适用批次需核对标签，IEC 61010-1安全
- 兼容机架：3500/20框架接口、3500/22M TDI、3500/33/42/53等监测器卡全部兼容背板供电
- 接线：交流输入通过机架后端子块TB1，+5/+24出到背板总线，现场不碰输出端直接
- 固mware：电源无用户程序，但EEPROM存序列和校准数据，换同型号直接插不用下装
产品介绍
这是Bently Nevada 3500机械保护系统的电源模块，3500-15交流输入版，部件号127610-01。它只占机架最左槽1，或者槽15做冗余，吃厂里88–264 Vac通用交流电，出+5 Vdc给所有监测卡（振动/位移/转速）和TDI通信卡供电，顺带出+24 Vdc给继电器模块和外部传感器辅助电。半高单槽，无风扇自然散热，可靠性是按连续运行十年设计的，汽轮机、压缩机这种关键机组保护全靠它撑着。
跟普通PLC电源比，这东西专为机组保护机架定做，插错槽位机架直接不启动，冗余时两根电源互相盯着Peer OK，任一台挂了另一台无缝接管，不会丢保护。竞品像本特利老3500-01早就没了，新3500-15是主流，但原厂交期长且贵，老电站基本靠二手原装顶。坦白讲，3500机架里电源一死就是整架振动/轴位移全灰，调度员敢切旁路但再久就ETS动作，代价太大。
应用场景与行业案例
痛点切入：我在现场遇到过燃气轮机凌晨带负荷运行，控制室突然3500机架通信全断，轴振/瓦温全灰。冲到电子间看，槽1的3500-15绿灯灭红灯亮，交流输入端子松脱烧了保险。非计划停机时电源挂了等于机组失去轴系保护，只能手动切旁路硬扛，再超十分钟ETS直接跳机。
典型场景：
- 火电汽机保护：3500机架装3500/42M轴振+3500/53超速，3500-15供+5 Vdc，冗余双电源插槽1+15，非它不可因为机架背板只认3500-15，通用电源插不进槽位。
- 炼化压缩机：离心压缩机轴位移/壳振监测，本特利3500架立电子间，AC输入从UPS取115 Vac，电源自然散热扛机柜40°C环境。
- 海上平台：Zone 2区本特利架，127610-01 AC版从平台低压配电取230 Vac，冗余电源防单点故障导致ESD关井。
- 水电调速器：蜗壳/导叶振动监测，3500-15 DC版127610-02更常见于直流110 Vdc厂用电，但AC版也能从逆变取电。
真实案例：前年去沿海9F燃机电厂支援，夜班带基荷380 MW，控制室报警“3500 Rack Fault”。到电子间，槽1的3500-15 127610-01 Power OK灯灭，Fault红亮，槽15冗余电源绿灯但Peer OK灭。拔出来闻到有轻微焦味，交流端子后盖有电弧黑点，原来UPS切换时电压暂降到75 Vac烧了输入整流。翻备件柜翻出二手原厂127610-01，先拍旧电源接线照片，断电拔旧插新，拧紧交流端子扭矩到0.6 Nm（以手册为准），上电后Power OK绿亮，Peer OK双灯互认，3500/22M TDI通信恢复，轴振/瓦温数值全回来。运行值长说再五分钟就手动ETS了。说实话，这种保护机架电源，就是轴系安全的底线，备件不摆在电子间旁边就是拿机组开玩笑。
