描述
产品详情

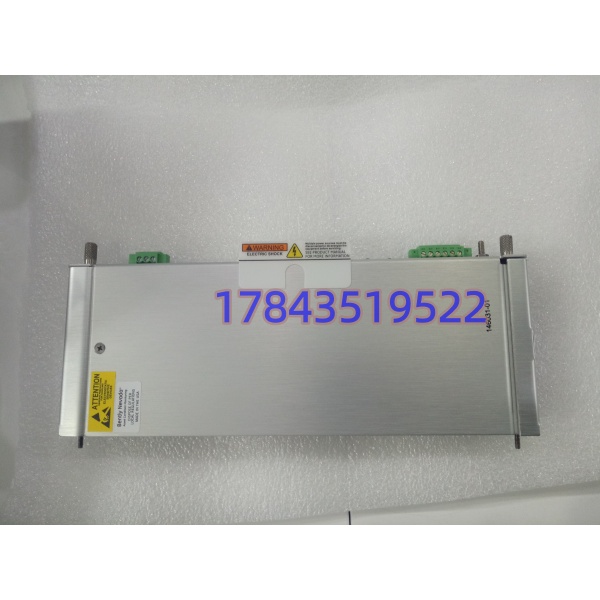

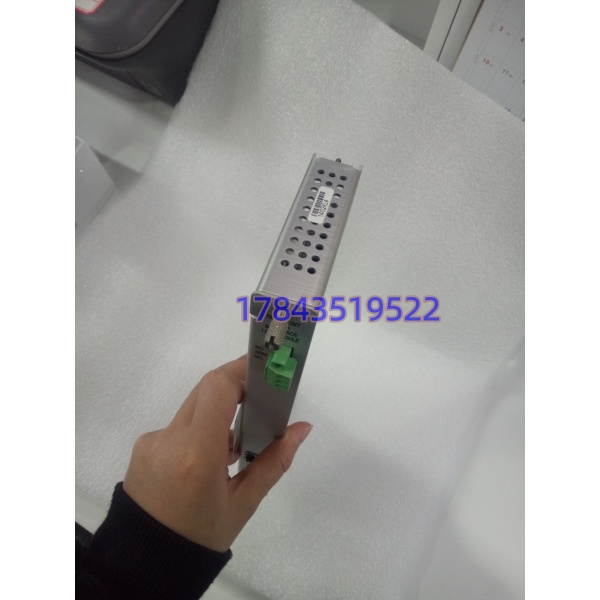

· 型号：146031-01
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500/22M Transient Data Interface (TDI)
技术参数
- 部件号：146031-01（兄弟件 146031-02 为 100Base-FX 多模光纤 LC 版，物理不互换）
- 适配主机：Bently 3500/22M TDI 模块（如 288055-01 等整机），插于机架 Slot 1 靠近电源位

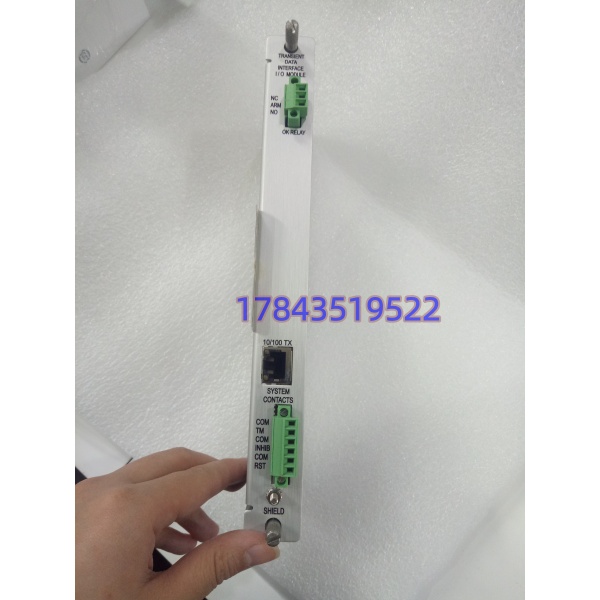

- 以太网接口：1 × RJ45，10Base-T / 100Base-TX 自适应，半/全双工
- 辅助接口：前面板 1 × USB-B（本地配置/固件维护）、背板总线连接器（非外部接线）
- 支持协议：BN Host Protocol (TCP/IP)、BN TDI Protocol（对接 System 1 及 3500 配置软件）
- 数据采集角色：持续收集 3500/40M、42M 等监测卡的稳态量+动态波形（瞬态事件由主板处理，本卡仅做物理层引出）
- 供电方式：3500 机架背板 24VDC 取电，典型功耗约 7.7W（整机 3500/22M 口径，子卡自身无独立功耗标称）
- 工作温度：-30°C ~ +65°C
- 存储温度：-40°C ~ +85°C
- 湿度：5% ~ 95% RH 非冷凝
- 安装形态：后插式子卡（Daughter Card），扣接于 3500/22M 主板后部，不支持单独占槽
- 合规：API 670 机械保护系统参考，CE / UL / CSA（以整机认证为准，子卡随主机）
产品介绍
从汽机TSI系统半夜丢波形的痛点看，3500/22M主板本身带处理芯片，但若后插通信子卡版本不对——比如现场是铜缆布线却发了 146031-02 光纤版——网口灯全灭，System 1 里机架变灰，值班人员还以为是交换机坏了。146031-01 的定位非常窄但不可替代：它就是 3500/22M 的铜缆物理层出口，把背板里跑的 BN TDI 协议通过 RJ45 转成标准 10/100M 以太网出去。严格来说，它不带固件独立烧录入口（固件在主板上），采购时单买子卡必须核对旧卡标签字面是 146031-01 还是 02，盲替必翻车。在某个燃机电厂大修里碰到过，老师傅拿光纤版硬接网线，折腾一上午发现子卡型号印着 “-02″，换回 -01 秒亮。
这块子卡的商业价值不在参数堆砌，而在“停机窗口只有4小时”时的确定性：原厂新子卡基本随 3500/22M 整机走，单子卡流通多为 New Surplus 或拆机件，价格可能只有整机的零头，但必须确认金手指无氧化、RJ45 弹片不松。它不适合做跨代升级（想上千兆得换 3500/22M 新硬件平台，不是换这张子卡能解决的），也不适合现场已经是多模光纤布线的场景（那种该买 146031-02）。交期上国内库存常喊当天发，但欧美原厂渠道若随整机订参考数周，急单建议锁定同 SN 批次的 Surplus 件并要求上机不退仅限“型号不符退”条款。
替换与升级建议
✅ 直接替换
- 146031-01（同部件号 New Surplus / 原装拆机）：物理接口、引脚、背板握手完全一致，关机拔旧插新即可，无需重刷固件或改 System 1 组态。工作量=停机10分钟。成本=单子卡价（约为 3500/22M 整机 1/5~1/3）。
⚠️ 软件兼容（需改布线/配置）
- 146031-02（100Base-FX 多模光纤 LC 版）：子卡尺寸与背板扣接兼容，但出口从 RJ45 变 LC 光纤。若主备机柜间已铺单模/多模光缆且交换机有光口，可换 02 版，但现场网线得改光收发，System 1 侧 IP 不变。工作量=电气工程师改柜内布线 2~4 小时+光缆熔接/跳线。成本增加光纤跳线与可能的中继。
❌ 硬件不兼容
- 3500/42M、3500/40M 等振动监测卡：虽同进 3500 机架，但功能位是信号调理不是通信子卡，物理插槽逻辑不同，146031-01 不能替监测卡，监测卡也不能替它。
- 3500/20 RIM（老框架接口模块）：老 RIM 没有 146031 系列子卡架构，背板描述符不通，强行混插 3500/22M 机架会报 Slot Mismatch。TDI 子卡无跨代软替代，铜缆场景只能锁 146031-01。
