描述
产品详情

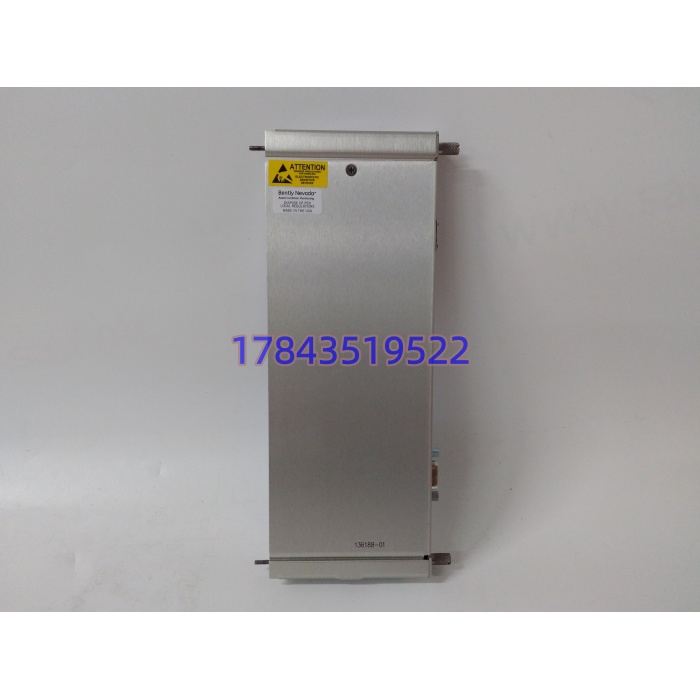

· 型号：136188-01
· 品牌：Bently Nevada

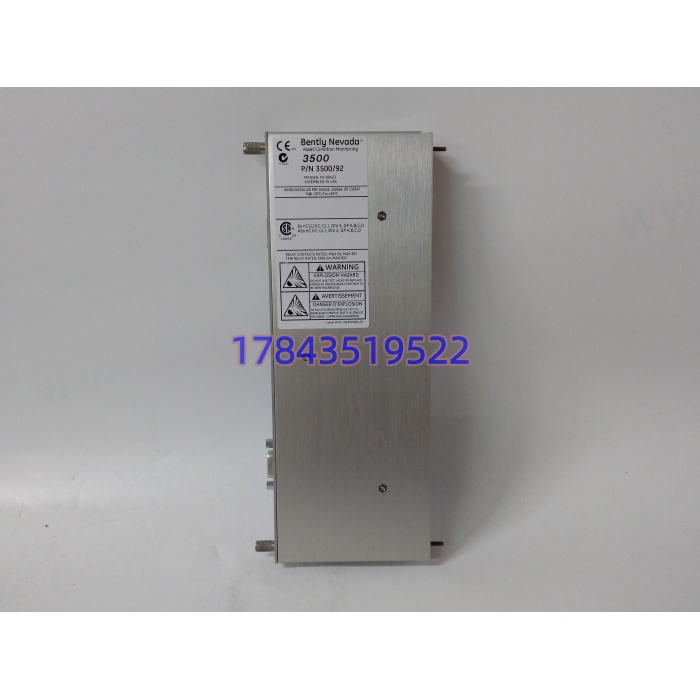

· 系列：3500/92 通讯网关（3500 Monitoring System）
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 部件号 | 136188-01（3500/92 模块） |
| 机架占用 | 3500 机架单槽，全高前面板 |
| 以太网接口 | 1 × 10BASE-T，RJ45，10Mbps |
| 串行接口 | 可配置 RS-232 / RS-422 / RS-485 |
| 支持协议 | Modbus RTU、Modbus TCP/IP、Bently Nevada Host Protocol（基于 AEG PI-MBUS300 Rev. E） |
| 内置 I/O | 部分资料标 8DI/8DO/2AI 或仅纯网关（严格来说以原厂 3500/92 配置软件组态为准，采购前核对订单后缀） |
| 供电 | 3500 机架背板，典型 5.0W（RS485 版约 5.6W） |

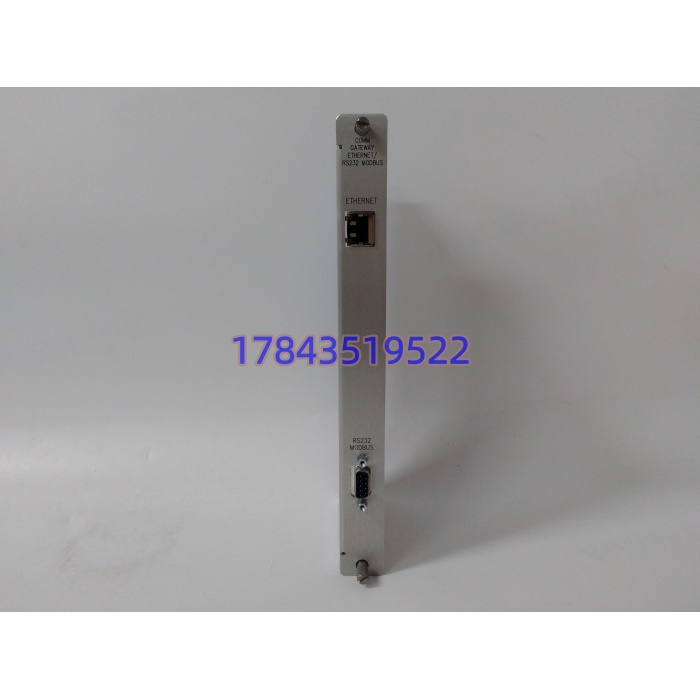

| 前面板指示 | OK、TX/RX LED |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 95% 非冷凝 |
| 尺寸 | 约 241 × 24.4 × 99.1 mm（高×宽×深） |
| 重量 | 约 0.44 kg |
| 软件依赖 | 3500 机架配置软件（RMS 或 3500 Configuration） |
| 上位兼容 | Bently System 1 状态监测软件 |
产品介绍
从核心数据驱动看，3500 系统最怕的不是探头漂移，是网关卡瘫了之后 DCS 画面上所有轴振通道变灰——主控室以为机器稳，其实保护还在跑，只是没人看得见。136188-01 就是干这个活的：它不采集振动，它搬运振动。现场实测发现，汽机 3500 机架一旦 3500/92 通信闪断，Modbus TCP 轮询超时，DCS 侧会按”坏值保持”处理，容易掩盖真实跳变；这时候换卡不是恢复信号精度，是恢复”有人盯着”这件事本身。
它的供应链价值在生命周期尾部特别凸出。Bently 这条 3500 线虽未全局 EOL，但 3500/92 特定部件号的交期在 Baker Hughes 接管后多次波动，国内现货多是拆机清灰或跨订单尾货。TCO 算一笔账：一台 100MW 汽机非计划降负荷按小时几万算，一块网关卡占用的资金不过零头，却决定了 System 1 能不能提前两周看出转子裂纹趋势。某个海上平台项目里碰过，3500/92 固件老版本不支持新 DCS 的 Modbus 寄存器偏移，供货商发来的 136188-01 插上通信灯常亮但寄存器全零——最后退回刷固件才解决，这类坑只能靠”到货先上电联调再入库”挡住。
应用场景与库存策略
TSI 网关最狠的痛点不是贵，是”它坏了主控室不知道自己瞎了”。3500 机架本机保护仍动作，但远程趋势、预知性维护、旁路联锁全部失联，等大修发现数据断层已经补不回来。
- 火电汽机 TSI 出口：3500 机架 → DCS 走 Modbus TCP，非它不可因为机架槽位和组态数据库绑定了部件号。建议在线 1 台机架备 1 件冷备，固件版本封存备案。
- 管线压缩机站：3500/92 往 SCADA 送轴振和键相，RS485 长距离走老电缆。建议备 1 件且要求供应商发货前做 48h 通信老化。
- 炼化机组联锁审计：API 670 合规审查要通信链路可追溯，第三方转换网关不被业主接受。建议按 A 类件管理，Last-time-buy 不少于 2 件。
- 海上/沙漠无人值守站：System 1 远程诊断全靠这张卡。建议供应商 VMI 代管 1 件，合约写明 72h 直达现场。
- 老厂 3500 早期版本升级：老机架用 3500/20 接口模块搭配 3500/92 做以太网出口。建议升级工单里把 136188-01 列为必换件一并采购，别等通信改造中途断货。
真实案例：2022 年西北某自备电厂，#3 汽机 3500 机架 3500/92（136188-01）OK 灯慢闪，DCS 侧 Modbus 轮询还能通但寄存器更新停在当前值。维护班按”灯没灭就没坏”拖了 11 天，其间轴振从 38μm 爬到 71μm 没人察觉，幸亏现场便携式测振仪巡检发现。停机倒卡时发现库房那件冷备是 3500/22M 的部件号，插不进 3500/92 槽位（物理面板高度一致但背板针定义不同）。最终从西安授权库空运一件，等 26 小时。事后把备件台账从”备 3500 通讯卡”细化到”备 136188-01 固件 ≥vX.Y”，并在 PM 系统里加了一条：网关卡 OK 灯异常即按故障换，不赌通信假活。
