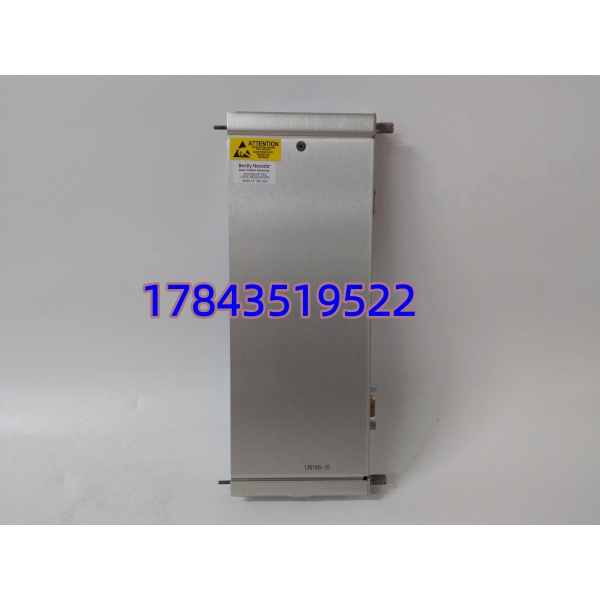

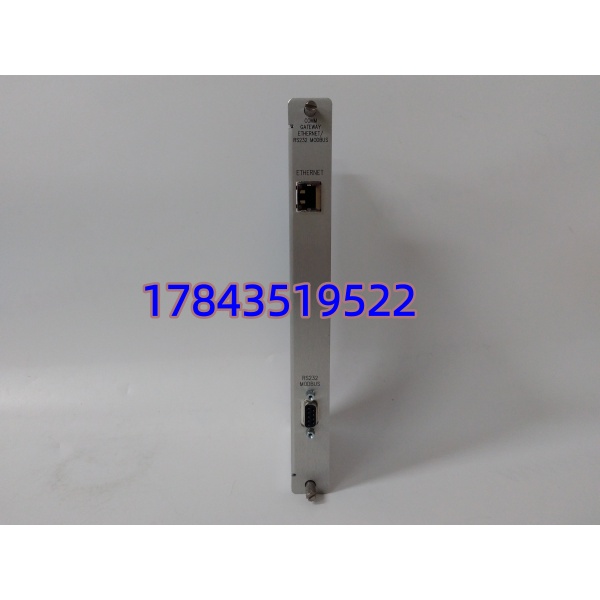

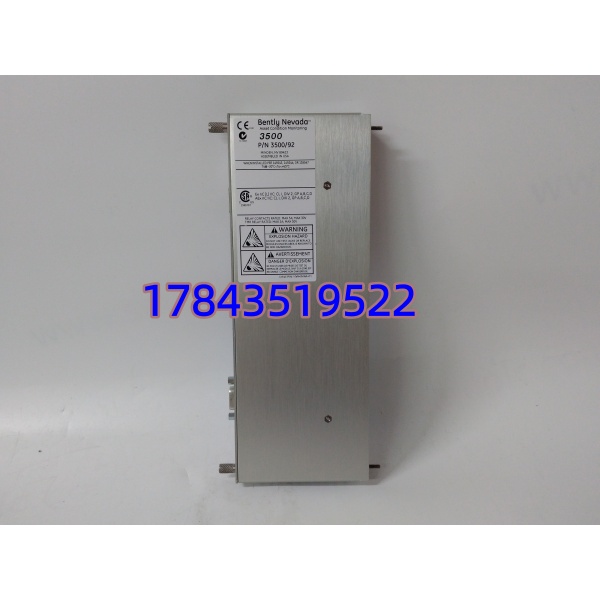

Bently 136188-01 3500/92 | TDI瞬态数据接口模块 兼容替换备件

描述

关键技术规格

产品深度介绍

Bently Nevada 136188-01 是本特利内华达3500系列机械保护系统中的通讯网关模块，行业内也常称之为瞬态数据接口（TDI，Transient Data Interface）。它承担着3500监测系统与上层管理软件（如GE的System 1*）之间的数据桥梁角色——把来自3500/40M、3500/42M等监测模块的稳态和瞬态波形数据，通过以太网链路打包发送给上位机，供工程师做振动分析和故障诊断。这个模块必须插在3500机架的1号槽位（电源模块旁边），每个3500机架只能配一个TDI或RIM（框架接口模块）。

需要注意的是，136188-01本身不参与关键的保护联锁路径——也就是说它坏了不会直接导致机组跳闸，但上位机那边就看不到实时数据了。对于还在用3500系统的老用户来说，这玩意儿属于”平时不显山露水，一坏就抓瞎”的典型。Bently Nevada已经停产这个型号，官方渠道已经拿不到新货了，只能靠备件商手里的库存。采购时务必确认固件版本跟现有的3500/92框架接口模块匹配，否则插上去可能通讯不上。

应用场景与行业案例

工程痛点：上位机看不到数据，振动分析干瞪眼

3500系统在石化、电力、冶金这些行业太常见了——汽轮机、压缩机、风机这些大机组全靠它盯着。中控室的工程师要看振动趋势、做频谱分析，数据全得靠136188-01往上送。这玩意儿要是挂了，操作站上那一排振动值直接变灰，设备状态两眼一抹黑。

某南方电厂的汽轮机振动监测系统，一天早上运行值班员发现操作站上#2瓦的轴振动趋势图不动了。仪表班老赵赶到电子间一看，3500机架上136188-01的TX/RX灯不闪了，通讯断了。查了半天，网口没坏、交换机正常、上位机也ping得通，就是数据不传。老赵重启模块，好了半个小时又断。最后确认是模块内部通讯处理器老化，只能换。原厂报价交期8周，8周？汽轮机不带振动监测跑两个月，谁敢？

后来找到我们，从库存里调了一块同批次的136188-01，顺丰特快第二天到。老赵换上后，重新配置了一下IP地址和Modbus参数，数据恢复。事后他说了一句话：”这玩意儿平时没人管，坏了才知道它是中枢神经。”

典型应用场景：

1. 电力行业 – 汽轮机振动监测数据上传
   将3500系统采集的轴振、瓦振数据通过以太网送入DCS或TDM（汽轮机诊断管理系统），运行人员在中控室就能看。
2. 石油化工 – 压缩机状态监测
   离心式压缩机、往复式压缩机的振动、位移、转速数据，通过136188-01转发到状态监测服务器，做预测性维护分析。
3. 冶金行业 – 大型风机监测
   高炉鼓风机、烧结主抽风机的TSI系统，上位机需要实时读取振动值来决策是否降负荷或停机。
4. 水处理 – 水源地泵站远程监控
   通过Modbus协议把泵组振动数据上传到SCADA系统，实现无人值守。

案例：半夜电话打过来，说通讯断了

去年冬天，凌晨两点，客户老周电话打过来：”兄弟，3500通讯模块挂了，上位机全灰，领导明天一早要看数据，有没有救？”

他说的是136188-01。厂里那条线是催化裂化装置的主风机组，振动数据必须24小时上传到中控室。我问他：”模块什么状态？OK灯亮不亮？”他说OK灯亮，但TX/RX不闪。我说那就是通讯部分坏了，换吧。

当天早上发顺丰，第二天下午到货。老周按照我们提供的配置步骤——先断电、换模块、重新配置IP和协议参数、上电——半小时搞定，数据恢复。事后他还特意发了张操作站截图过来，波形正常。

这事让我印象深的有两点：一是停产设备的通讯模块，看着不起眼，停摆时才发现它是数据链路上的命门；二是配置参数一定要提前备份，不然换上新模块也得折腾半天找IP地址和波特率。
