产品详情

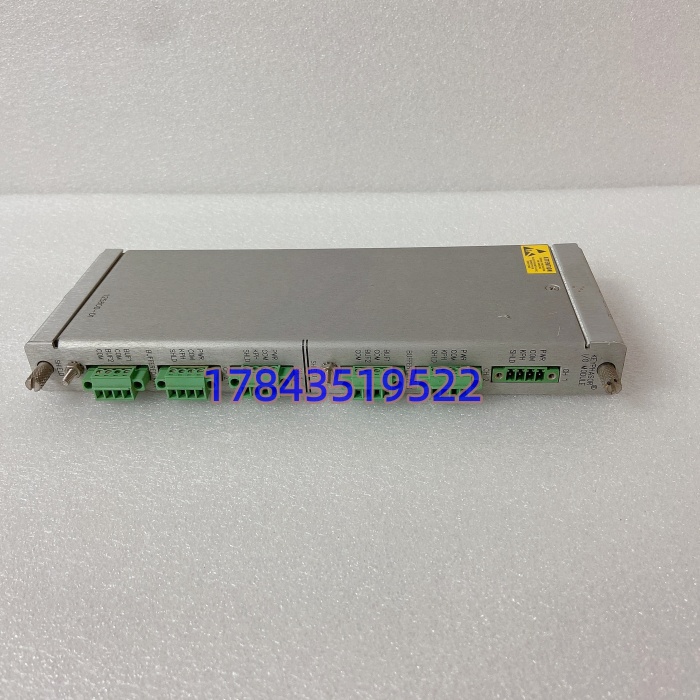

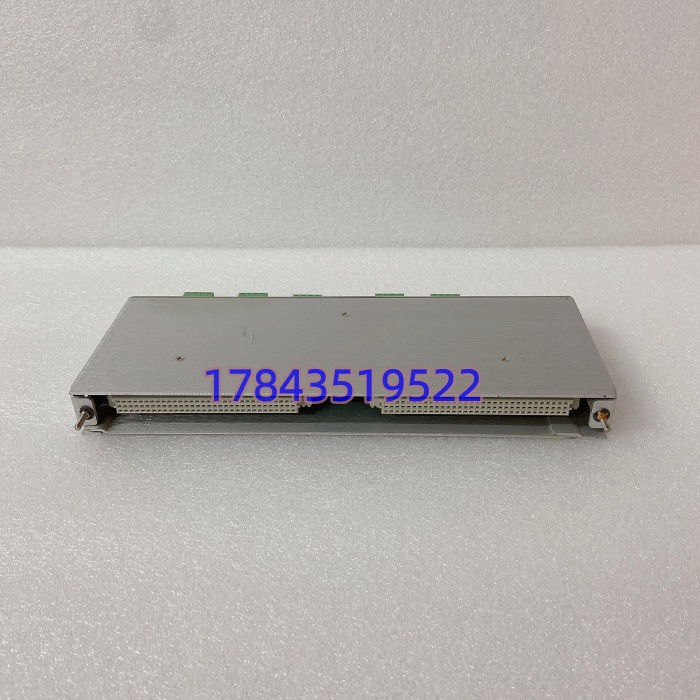

· 型号：125800-01（配套前卡：149369-01 / 3500/25 Enhanced Keyphasor Main Module）
· 品牌：Bently Nevada（Emerson Automation / Baker Hughes时期原厂）
· 系列：3500机械保护系统（Machinery Protection System，TSI在线监测）
规格参数
- 产品类型：键相器输入/输出模块（Keyphasor I/O Module with Internal Terminations，3500/25后卡）
- 完整型号写法：125800-01，对应系统为3500/25 Enhanced Keyphasor Module I/O half-height card
- 制造商：Bently Nevada（原独立，后被GE/Baker Hughes收购，现归Emerson Automation），美国原产
- 安装位置：3500机架背部半高（half-height）I/O插槽，与前卡149369-01成对插（前卡逻辑+后卡接线）
- 通道数：双通道（2路键相输入，可配对成TMR三组键相链路，单机架最多8路键相信号）
- 输入信号源：8 mm/11 mm电涡流接近探头（Proximitor输出+0.8 V至-21.0 V非隔离，或+5 V至-11 V隔离），或磁电传感器（Mag Pickup，>200 rpm触发）
- 脉冲参数：频率范围100 Hz–20 kHz，脉冲分辨率1 µs（微秒级），转速精度±0.01 RPM（根据官方Datasheet）
- 输出信号：数字键相TTL电平至3500背板，前面板2路BNC缓冲输出（50 Ω，供外部分析仪/示波），后面板欧式连接器去前卡
- 端子与接线：集成内部接线端子（Internal Terminations），现场传感器直接拧模块背部端子，扭矩0.6 N·m，省外部端子排
- 供电与功耗：背板24 VDC取电（键相电源-24 Vdc @40 mA max/通道），典型功耗3.2 W
- 指示灯与诊断：前卡MS/OK灯反映I/O状态，后卡无独立LED，Rack Config Software读通道故障/开路/短路
- 工作环境：0 °C至+65 °C工作（某些资料-40至+70），存储-40至+85 °C，湿度95%无冷凝，IP20机架内
- 尺寸与重量：约242×112×25 mm（半高卡），重量0.38 kg
- 兼容与生命周期：向下兼容旧PWA125792-01，TMR配对用3500/25-01-01-00前卡；原厂已停产（Discontinued，备件商流通拆机/冷备），请以原厂手册为准
产品介绍
从E维护者视角切入：现场实测发现，125800-01在3500机架背部像个“无名接线工”——操作员盯着前面板振动频谱时，没人想起这块半高后卡，但它一松端子或探头间隙飘到>1 mm，键相脉冲丢步，整个TSI的1X幅值/相位矢量直接塌掉，汽轮机启停机时Bode/Nyquist图变成乱线，动平衡没法做。作为3500/25的I/O后卡，它不跑逻辑（前卡149369-01干这个），专职把轴上键槽打出来的接近探头脉冲干净送进背板，内部端子设计在现场省了一个外部端子排，某个项目里碰过，老式外部端子126648-01在振动大的燃机机柜里螺丝共振松脱两次，换成125800-01内部端子后再没虚接过——严格来说，它只在非隔离版支持+0.8 V至-21.0 V探头范围，隔离版（+5至-11 V）要确认Proximitor型号匹配，别盲插。
供应链上看，原厂早停了新产，现在全靠二手拆机和早期冷备周转，划ABC的A类没跑：TSI是汽机/压缩机保护的“眼睛”，键相丢=转速可信度掉半级，在并网机组里这能触发“TSI信号失效”降负荷或跳机，停机损失按十分钟算六位数。TCO里一块125800-01拆机价￥2k–5k，但没冷备时等海外调货6–12周，期间要么降负荷运行要么硬着头皮用单键相（TMR降级到双冗余）。Last-time-buy按在线3500/25槽位×1.2囤，多出的0.2当Buffer存防静电袋放TSI机柜旁备件盒，宁可呆滞两年转手同行也别启机时发现后卡端子氧化接触不良空手救火。
应用场景与库存策略
痛点很直白：125800-01是3500/25键相链路的物理接线后卡，原厂停产后交期＝无新货，备件商现货要验成色/前卡配对（149369-01 vX.x固件）、内部端子无烧痕；现场Rack软件报“Keyphasor Channel Fail”或缓冲BNC无脉冲，没有冷备就只能短接临时用单键相（TMR三取二降级双冗余），在超超临界机组启停机矢量分析阶段丢键相=动平衡推迟+延长暖机耗煤，直接拉低电厂热耗指标。
典型场景与备货建议：
- 火电/核电：汽轮机/发电机TSI里3500/25做键相，125800-01后卡接8 mm探头测轴转速/1X相位，非它不可因TSI认证+SIL兼容+TMR三取二（三机架各一块后卡+前卡）。建议每套3500按在线/25槽位×1.2做Last-time-buy囤货，存防静电袋+控制室备件柜1件冷备Buffer，不做在线热备（半高槽位满但可RIUP更换，现场实测发现热换后卡要前卡软复位，稳妥短停TSI 30秒）。
- 油气/化工：离心压缩机防喘振+键相测速，现场振动大、油温高，125800-01内部端子抗松动比外部端子126648-01稳，非它不可因3500 TSI是API 670标配。建议ABC划A类，安全库存留1冷备+季度上电测前卡看Keyphasor OK（后卡无LED，依赖前卡MS灯），由供应商代管VMI做拆机轮换，到货要求附Rack Config截图证双通道脉冲正常。
- 冶金/造纸：轧机主电机/风机TSI键相，Zone 2区装IP20机架门加锁；采购时确认是内部端子版125800-01不是外部端子126648-01（混用要改机柜布线），要求附原厂标签激光蚀刻清晰+Bently Nevada紫标贴纸未重喷，到货存干燥柜15–25 °C别碰静电。
真实案例：夜班在沿海电厂#2机小修后启机，TSI屏弹“3500/25 Ch B Keyphasor Loss”，赶到电子间看3500机架，前卡149369-01上MS红灯闪，后卡125800-01无灯但缓冲BNC探头端测不到脉冲——轴上8 mm探头线在机柜端子松了半圈（内部端子螺丝扭矩没到0.6 N·m）。库存写“有备件：125800-01全新密封”，从备件盒摸一块Last-time-buy囤的冷备，短停TSI 30秒（不影响汽机挂闸，只TSI逻辑复位），拔旧后卡，插新后卡接探头线按扭矩0.6 N·m拧紧，前卡上电MS绿，Rack Config里双通道Keyphasor OK，缓冲BNC出每转一次脉冲，启机继续，总干预4分钟没推迟并网。事后把“备件必须带原厂紫标+同前卡固件大版本（v4.x/v5.x）+端子扭矩0.6 N·m验收记录”写进采购规范，多囤0.2就是给启机前夜救火留的保险——某个项目里碰过，大修完发现后卡端子氧化，手边有Buffer换上去省了一次重新开盖停TSI。
