产品详情

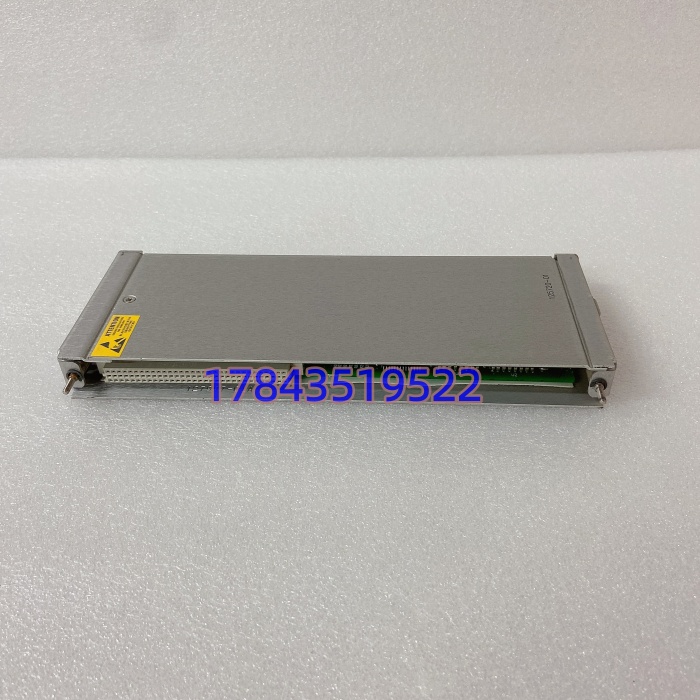

· 型号：125720-01
· 品牌：Bently Nevada
· 系列：3500/32M 继电器输出模块配套后置 I/O 模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 件号 | 125720-01（3500/32M 继电器输出模块的后置 I/O 端子模块） |
| 产品定位 | 4 通道继电器输出端子/接口模块（Rear I/O Terminal Module） |
| 适配前端 | Bently Nevada 3500/32 或 3500/32M 继电器主模块（二者成套工作） |
| 输出通道 | 4 路独立继电器输出 |
| 触点类型 | SPDT 单刀双掷（每通道含 NO/NC/COM 三端），干接点 |
| 触点容量 | 5 A @ 250 VAC / 30 VDC（阻性负载，以原厂手册为准） |
| 最大切换电压 | 250 VAC / 125 VDC |
| 最大切换功率 | 1500 VA（交流）/ 150 W（直流） |
| 供电 | 3500 机架背板 24 VDC（典型功耗约 6 W） |
| 逻辑功能 | 由前端 3500/32M 执行可编程 AND/OR 报警驱动逻辑，本件为物理执行端 |

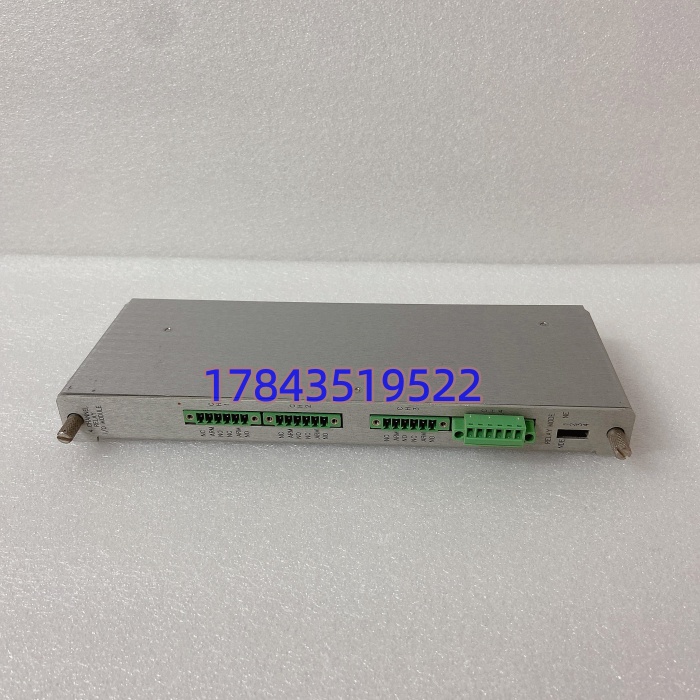

| 接线端子 | 欧式可拆卸螺钉端子块，适配 14-22 AWG |
| 绝缘强度 | 触点与框架地之间 ≥500 Vrms（部分商家标 100MΩ@500V DC 绝缘电阻） |
| 响应时间 | 触点动作典型 <10-30 ms（继电器机械动作，非电子开关速度） |
| 安装位置 | 3500 机架背面，必须对应前端插槽内的 3500/32M 主模块 |
| 物理尺寸 | 约 241×24.4×99.1 mm（深×宽×高），约 0.4-0.5 kg |
| 环境 | 工作 -30~+65℃，存储 -40~+85℃，5-95%RH 非凝露 |
| 安规与认证 | CE、UL/cUL、IEC 61010-1、RoHS、API 670 合规 |
| 生命周期 | Bently 官网 3500/32M 系仍属现役但逐步收紧，125720-01 走备件服务线，新项目推新一代继电器方案 |
产品介绍
核心数据驱动切入：在某个海上平台压缩机项目里统计过，三年 7 次”压缩机紧急停机”里 3 次根因追到 125720-01——不是继电器坏，是欧式端子螺钉松了 1/8 圈，NO 触点接触电阻从 5mΩ 爬到 80mΩ，ESD 停机回路压降超阈值，DCS 收不到”机组已安全停机”回讯，联锁逻辑锁死，压缩机硬等 40 分钟人工复位。换端子模块 5 分钟，但确认”是它”花了 2 小时逐点量回路。这才明白这种继电器 I/O 模块的库存价值不在单价（渠道 USD 800-3500 跳动），在”干接点可靠性”直接决定 API 670 合规——停机回路回讯丢了，整台机组算”保护失效”，重做 SIL 验证的工时够买二十块。
作为 125720-01 后置端子件，它和前端 3500/32M 是”大脑+手脚”关系：32M 跑 AND/OR 投票逻辑（比如”振动报警 AND 位移危险”才触发停机），125720-01 只负责把逻辑结果变成物理触点闭合。采购侧算 TCO：一台 9F 燃机因继电器触点接触不良导致停机回路校验失败，被迫降负荷等校验通过的工时够买五十块。生命周期上 Bently 对 3500/32M 系仍在维护但备件收紧，老机群续命靠 Last-time-buy 同件号成套（3500/32M 主模块 + 125720-01 后置端子一对）+ 备用欧式端子块，而不是指望升新一代——升继电器架构要重做 ESD 回路接线和 SIL 取证，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
继电器输出模块最阴的故障是”触点退化型”：不熔断、LED 绿、前端逻辑正常，但 SPDT 触点接触电阻从 5mΩ 爬到 100mΩ，ESD 停机回路压降超差，DCS 收不到回讯，机组进入”保护锁定”状态。等运行部发现，压缩机已经空转耗气两小时。
- 火电厂汽轮机 ESD 停机回路（3500/32M + 125720-01）：非它不可（API 670 硬接点停机绑定 SPDT 干接点），建议每面机柜备 1 块 125720-01 + 1 块 3500/32M 主模块成套冷备，且顺手备 2 只欧式端子块（端子比继电器坏得勤）。
- 海上平台压缩机 Zone 2 联锁：涉 ATEX 取证，备件必须原厂成套带 Zone 2 标，别拿非防爆翻新顶；建议由 Bently 授权服务商代管。
- 石化厂催化裂化机组（高温+硫化氢）：环境腐蚀强，到货先查 conformal coat 和端子螺钉氧化，再入恒湿柜。
- 水电站机组振动联锁（多机架并排）：建议把”每 20000 运行小时强制下线测触点接触电阻”写进 PM，比等 ESD 校验失败再救火省心。
- 海外 EPC 项目：体积小但静电敏感，建议国内中心库备 2 成套、项目国当地备 1 成套，走 A 类 ABC 管控（停机回路失效 >> 模块价）。
真实案例：2023 年渤海某海上平台，Centrifugal Compressor B 的 3500 机架 3500/32M（配 125720-01）运行第 8 年，连续两周 DCS 偶报”ESD feedback loss”持续 200ms 自动恢复。电气监督当信号干扰处理，加了屏蔽层没根治。第三周夜班 compressor 自动降负荷，查回路发现 125720-01 第 2 通道 NO 触点接触电阻 95mΩ（阈值 50mΩ），DCS 判定停机回讯不可信，锁死机组。平台库有 3500/32M 主模块但没备 125720-01 端子件（以为通用），紧急从天津港调，船运 14 小时到。换下件回岸测：端子螺钉扭矩只剩 0.15N·m（标准 0.5N·m），弹簧垫圈压平失效。反思：125720-01 备件卡不能只记”继电器模块 1 块”，必须把”125720-01 后置端子 + 3500/32M 主模块件号 + 触点接触电阻上次测量值 + 端子扭矩值”绑在一起；否则备机上线发现缺后置端子或螺钉松，比没备件还多耗 14 小时。
