描述
产品详情

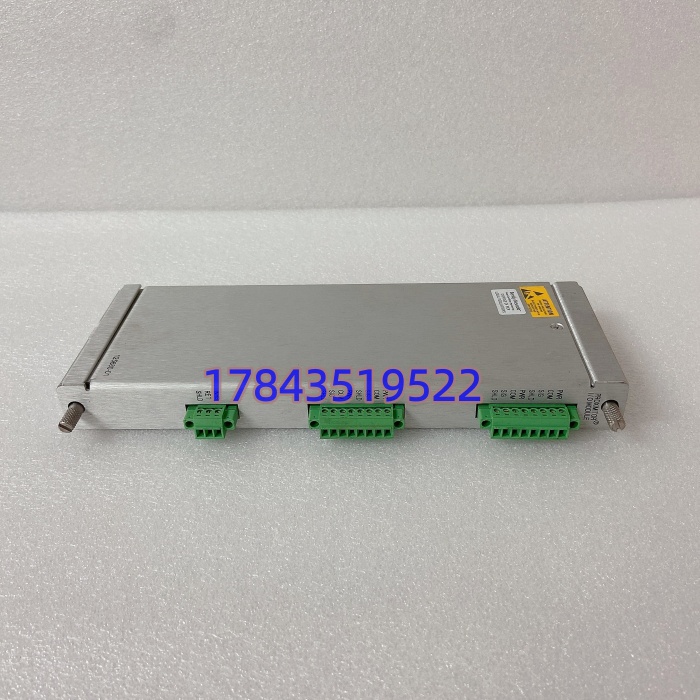

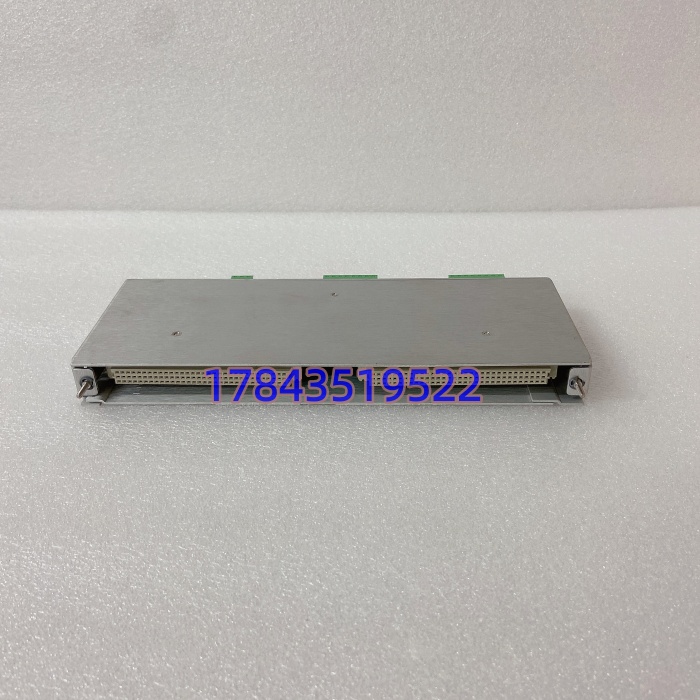

· 型号：125680-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500/40M Proximitor Monitor 后 I/O（Rear Terminal Module）
规格参数
| 参数项 | 规格值 |
|---|---|
| 订货号 | 125680-01（3500/40M 专用后 I/O 端子模块） |
| 匹配前卡 | 3500/40M 四通道 Proximitor 监测器（严禁与 3500/42M、3500/44M 混插） |
| 槽位形态 | 3500/05 机架后槽全高板，前卡插前槽、125680-01 插正后方 |
| 通道数 | 4 独立通道端子区，可成对组态（径向振动/轴向位移/差胀/偏心/REBAM） |
| 现场接口 | 内置端子排（8 位绿 / 12 位蓝接头），直连 3300 XL 8mm/11mm 电涡流探头 |
| 探头激励 | 传递前卡 -24 V DC 探头供电，输入范围 -2~-18 V DC（对应 0–4/0–8 mm） |
| 灵敏度匹配 | 3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil）由前卡组态 |
| 精度 | ±0.33% FS（典型），最大 ±1% FS（根据官方 Datasheet） |
| 缓冲输出 | 每通道同轴 BNC 缓冲传感器输出（Short-circuit protected） |
| 报警硬接线 | 内部端子引出 Alert / Danger 继电器干触点，去 DCS/ESD 联锁 |
| 保护电路 | 内置浪涌与短路保护，防探头接线故障反串前卡 |
| 工作温度 | -30~+65℃（无本安栅态），存储 -40~+85℃ |
| 环境 | 95% RH 非凝露，Conformal coating 防潮防盐雾 |
| 尺寸重量 | 241.3×24.4×241.8 mm（后板深约 99 mm），0.38 kg |
| 认证 | CE / UL / API 670 Ed.4 机械保护合规（具体防爆以原厂手册为准） |
| 生命周期 | Bently 原厂对 3500/40M 老 I/O 尾段归 Mature/Obsolete，125680-01 末采闭窗，走 Surplus/Refurb/As-Is |
产品介绍
现场实测发现的痛点切进来：在 330MW 机组 TSI 柜里，125680-01 这种后 I/O 不像前卡会报故障灯，它坏起来是“慢性”的——内部端子弹簧片在机组 50Hz 微振下十年松 0.2 N·m，轴向位移通道偶尔跳 0.3 mm 又回来，运行人员当探头干扰清了三次报警，直到大修抽转子发现推力瓦磨损 1.2 mm。这板的定位很单纯：前卡 3500/40M 干信号调理和阈值比较，125680-01 只负责把现场屏蔽电缆、探头激励、-24V 回路、BNC 缓冲、报警继电器硬接线全部收敛到后槽一块带涂层的板上，换通道不用动前卡背板，拔后板重接线即可。它的价值不在参数表，在“前卡不死、后板可单独冷备”的维护分界。
从 TCO 看，3500/40M 前卡 + 125680-01 后 I/O 是一对一绑定，前卡 Surplus 价常是后板的 3–4 倍；老汽机 TSI 保产期留后板冷备比留前卡便宜，且后板故障率（端子松弛/浪涌打穿）实际高于前卡。渠道里“125680-01 全新”九成是拆机清灰换端子帽，验收必须量 4 通道端子间绝缘＞100 MΩ、BNC 缓冲对前卡映射无误。末采错过原厂，战略囤 1 后板+1 前卡同批比单囤前卡更抗停机。
应用场景与库存策略
TSI 柜里 125680-01 出问题是什么后果？前卡 3500/40M 还在跑、RUN 灯绿，但轴向位移通道硬接线报警触点接触电阻变大，ESD 收不到 Danger 跳闸——机组推力瓦烧了保护没动，这种“假在线”比红灯熄灭更致命。原厂交期按“无”算，国内 MRO 页“现货 10000”是 SEO 蹭词，真能顺丰原包 A 系在二线城市调不到 2 块。
- 汽轮机轴向位移/差胀监测（3500/40M + 3300 XL 11mm）：报警硬接线非它不可 → 建议每柜备 1 块 125680-01 Surplus 冷备 + 前卡 3500/40M 同备 1，锁“前+后”成对。
- 燃气轮机辅机润滑油泵轴位移（4 通道径向振动组态）：后板端子分区防串扰 → 区域备件库代管 2 块，ABC-A 类（TSI 属 SIL2 保护链）。
- 压缩机 REBAM 轴承座绝对振动：BNC 缓冲输出给便携式采集仪做启停机波形 → 备件必须带 4 通道 BNC 通断测试记录，别收“端子测过 BNC 未测”半残件。。
- 老 3500/05 14 槽机架改造过渡：前卡升 3500/42M 时后 I/O 必须同步换（42M 后板零件号不同）→ 备货单把“125680-01 仅配 40M”红字标注，防集成商拿错。
- EPC 存量维护包：按“3500/40M 在用 N 块前卡备 ceil(N×0.15)+1 后板”囤，末采错过走战略囤货。
真实案例：2024 年冬，华北某 2×350MW 电厂 #2 机 TSI 柜，125680-01 第 2 通道（#2 瓦轴向位移）内部端子弹簧疲劳，Danger 继电器触点接触电阻从 0.1Ω 爬到 8Ω，ESD 误判为“触点断开=安全”，实际推力瓦温升到 98℃ 没跳机。运行发现轴位移显示 0.2mm 但瓦温异常，手动打闸。备件库查“125680-01”有 1 块，拆包是 3500/42M 的后 I/O（零件号 125680-02 类），插 40M 后槽长度差 6mm 卡不到背板。从天津代理商调 125680-01 Surplus 件空运，停机 11 小时，瓦检+启停损耗约 46 万。复盘后他们把 125680-01 单列 A 类，每柜冷备 1 后板+1 前卡成对封存，季度点检加“报警继电器触点压降测试”。
