描述
产品详情
· 型号：125388-01H
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500 机械保护系统（半高模块载板）
规格参数
| 参数项 | 规格值 |
|---|---|
| 角色定位 | 半高（Half-Height）I/O 模块专用载体/机箱，非监测卡 |
| 适配模块 | 3500/42M 半高振动卡、3500/22M 半高瞬态数据接口、3500/25 半高键相/转速卡等 |
| 槽位占用 | 占 3500/05 机架 1 个全高槽位（内部装 1 块半高模块，剩余空间不可再插第二块） |
| 机械接口 | 前端：模块锁扣 + 状态 LED 开窗；后端：3500 背板金手指（与全高模块同规格） |
| 电气通路 | 背板电源（+24 V）、RS-485 通讯、I/O Link 经载板转接至半高模块，无额外处理 |
| 散热 | 铝合金机加工壳体，靠机架强制风冷散热，无主动风扇 |
| 安装方式 | 3500 机架导轨 + 前端面板螺钉固定，同全高模块拆装方式一致 |
| 尺寸重量 | 约 2U 高度的一半（半高），具体尺寸需核对 3500/05 机架手册，约 0.5~0.8 kg |
| 环境 | 0~65℃运行（同 3500 机架环境），IP20 柜内 |
| 生命周期 | 随 3500 半高模块体系转入备件链，新项目 Bently 推 3500/XX 全高优先，125388-01H 市面以库存/拆机为主 |
| 认证 | 随整机符合 API 670、CE、IEC 61326（以原厂手册为准） |
产品介绍

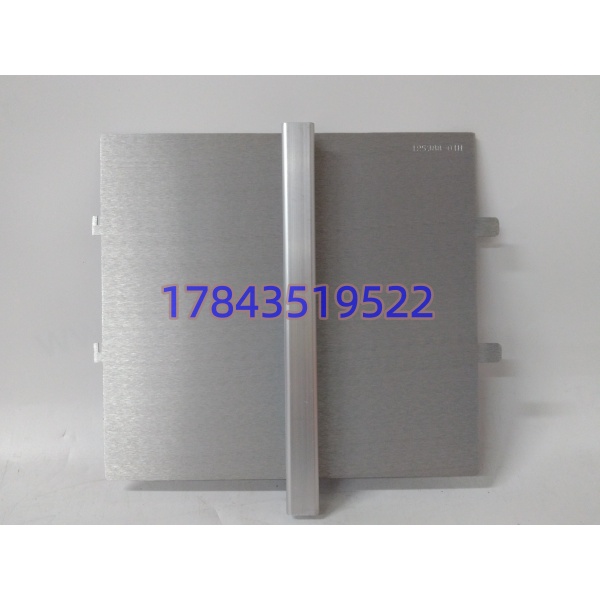

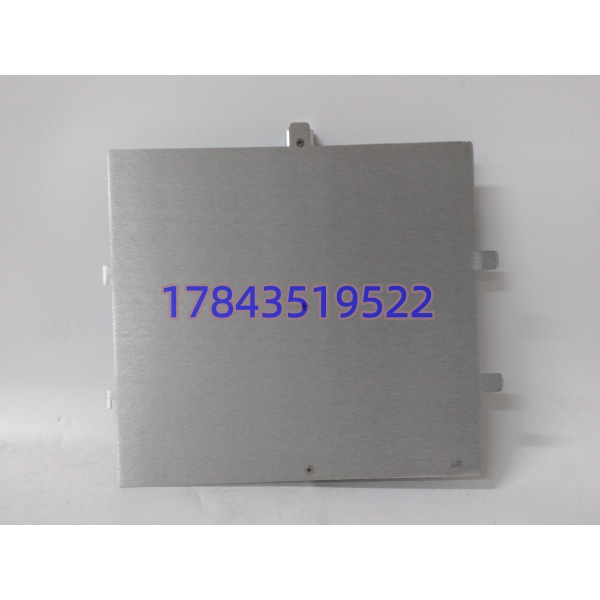

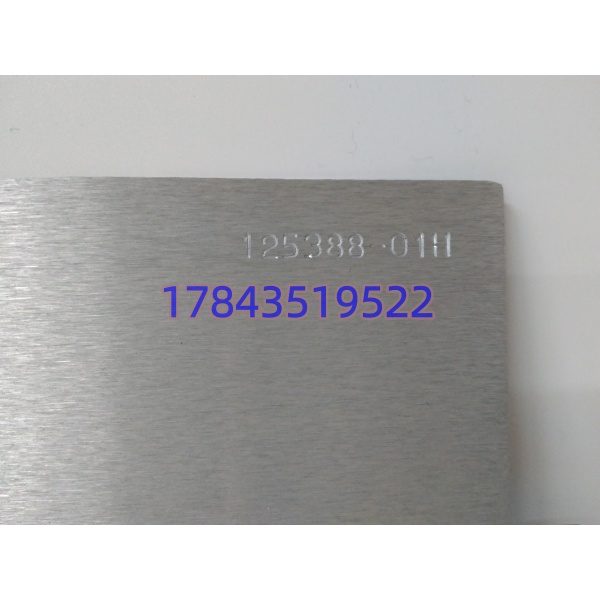

125388-01H 是 3500 体系里那个”让半高模块能插进机架”的金属壳。3500 机架每个槽位物理上是全高尺寸，但 Bently 为了密度做了半高模块（高度减半），半高模块裸板不能直接插背板，需要一个”转接载体”把它托住、定位、引脚到背板，这就是 125388-01H。它本身不跑程序、不存配置、不做监测，纯粹是机械+电气转接。和全高模块（如 3500/42M 全高版直接插背板）比，半高+01H 的组合省了一半垂直空间，一台 14 槽机架能从 14 张全高卡扩展到 28 张半高卡（理论值，实际受电源和散热限制）。和 3500/05 机架本身比，01H 是机架内部的二级配件，不是独立设备。
在现场它解决的是”半高模块坏了不知道换载体还是换卡”的混淆问题。很多业主 BOM 里写”125388-01H”采购以为是个监测卡，到货发现是个空壳子，以为发错了。实际上半高模块故障有两种情况：模块本身电子件坏（换模块，保留 01H 载体），或 01H 载体金手指磨损/锁扣断裂（换 01H，把旧模块移到新载体上）。换件最忌两点：一是只换载体忘了把旧模块里的配置 EEPROM 移到新载体（半高模块的配置存在模块上，不在 01H 里，但模块拆装过程中 EEPROM 可能松动）；二是 01H 后端金手指氧化导致背板接触不良，3500 机架报”Slot XX Communication Lost”。
应用场景与行业案例
我在现场遇到过最误事的就是”采购按 125388-01H 买了块空壳回来以为发错货”：业主汽机 #3 轴承振动通道 3500/42M 半高卡故障，BOM 写 125388-01H，采购下单后到货是个金属壳，打电话骂卖家”发空盒子骗钱”，卖家解释这是载体不是卡。最后又补订了一块 3500/42M 半高模块，装进 01H 里才恢复。来回耽误两天，汽机少带一路轴振保护。
典型场景：
- 火电汽轮机组 TSI：14 槽 3500/05 机架里混插全高卡（3500/22M 全高瞬态）和半高卡（3500/42M 半高振动 ×8 路 + 3500/25 半高键相 ×2 路），01H 载体让半高卡稳占槽位。
- 压缩机状态监测：空间受限的橇装压缩机控制柜，用半高模块+01H 提高槽位密度，一台机架塞下振动、位移、温度、转速全功能。
- 老 3500 机架扩容：原机架 14 槽全高卡已满，换半高模块+01H 载体在不换机架前提下翻倍通道数。
- 备件池：老 BOM 写”125388-01H”采购发成 125388-01（无 H 后缀，可能是全高载板或其他变体）或 3500/42M 全高卡，插上去尺寸不对。
- 改造项目：3500 升 3701/60 一体化监测系统，01H 载体随半高模块淘汰，但老架维保期内仍需备件。
真实案例：
前年霜降，陕西某电厂 #4 机 3500 机架 Slot 7 报”Communication Lost”，对应通道是 #5 轴承 Y 向轴振（3500/42M 半高 + 125388-01H）。到现场拆前面板看：01H 载体前端锁扣塑料断裂，模块没被压紧，背板金手指虚接触，振动一晃就掉链。手头有块拆机同型号 125388-01H（无 H 尾标，机械尺寸一致），先断电拔旧载体，把半高 42M 模块从旧载体小心撬出（模块两侧卡扣需先松开），装入新载体、锁扣锁紧、插回机架、上电，Slot 7 通讯恢复，轴振值回归。事后记死：125388-01H 换件前先区分”载体坏还是模块坏”——载体坏的表现是槽位通讯丢失、模块本身 OK 灯可能还亮；模块坏的表现是槽位通讯正常但通道数据异常或模块 Fault 灯亮。前者换 01H 保留模块，后者换模块保留 01H。
