产品详情
· 型号：3500/40M（前面板P/N 176449-01；配套I/O端子板通常125680-01或135489-01，用户输入不带空格写作350040M属同一物）
· 品牌：Bently Nevada（现Emerson Automation，前GE/Baker Hughes，本特利内华达）
· 系列：3500机械保护系统（MPS/TSI），全高监测模块，用于汽轮机/压缩机轴系监视
规格参数

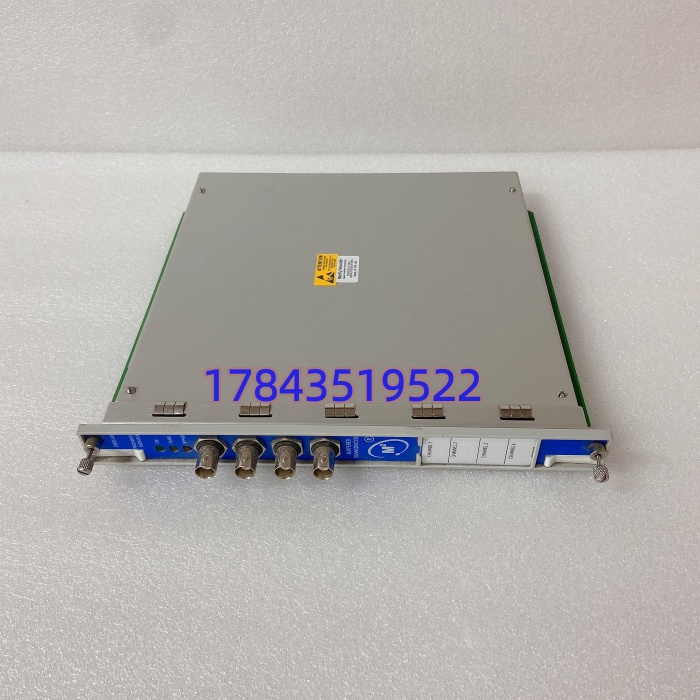

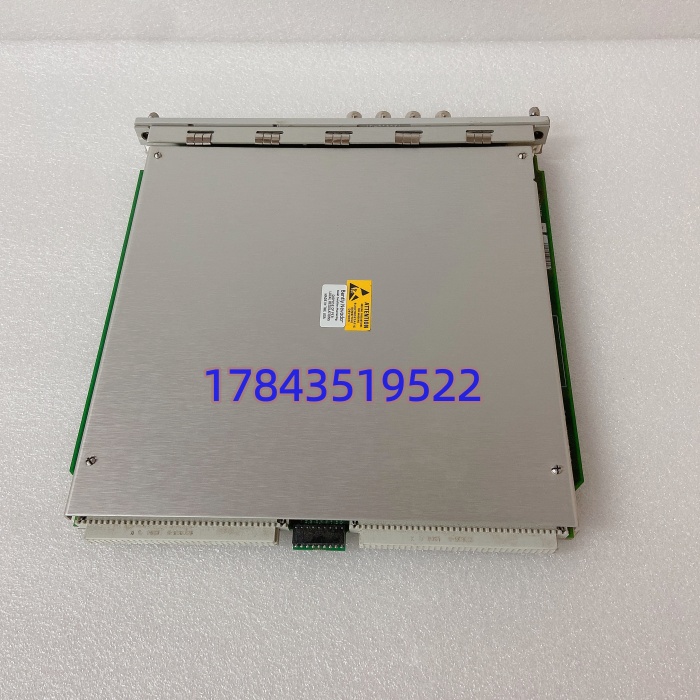

· 产品全称：Bently Nevada 3500/40M 四通道Proximitor位移监测模块，前面板部件号176449-01
· 模块定位：3500机架全高（full-height）“大卡”，占用任意一个I/O监测槽（Slot 3–15），不可插电源/接口专用槽，支持热插拔
· 通道配置：4路完全独立可编程通道，通常成对组态（Ch1+Ch2径向振动，Ch3+Ch4轴向位移/差胀/偏心），一次最多支持2种监测功能组合
· 输入信号：来自3300 XL系列电涡流前置器（Proximitor）的-2至-18 VDC位移电压；也可接速度传感器±0.5至±10 V峰值或加速度计（需外部积分），输入阻抗10 kΩ标准I/O
· 监测功能：径向振动（Peak-Peak/RMS/1X/2X）、轴向位移（推力位置）、差胀（DEA/胀差）、轴偏心、REBAM®（严格来说REBAM只在固件v2.x以上支持，老v1.x无此选项，请以原厂手册为准）
· 灵敏度与量程：涡流位移3.94 mV/μm（100 mV/mil）或7.87 mV/μm（200 mV/mil）；差胀0.394 mV/μm（10 mV/mil）或0.787 mV/μm（20 mV/mil）；频率响应0.5 Hz–10 kHz（–3 dB），ADC 24位分辨率
· 测量精度：满量程±0.33%（通频/间隙/1X/2X），最大±1% FS；线性度±0.25% FS；动态范围90 dB
· 报警与保护：每通道独立Alert（警告）和Danger（危险）SPDT继电器Form C，硬件级动作<10 ms（不依赖CPU/通信），直接接入ESD跳闸回路；可编程延时防误动
· 输出接口：4路隔离4–20 mA模拟量（对应各通道实测值，直连DCS），前面板4个BNC同轴缓冲输出（带短路保护，接便携式分析仪），RS-485 Modbus（需3500/20或/22接口模块上联）
· 面板与指示：OK绿（模块健康）、TX/RX黄（通信）、Bypass黄（旁路模式），每通道独立Alert/Danger LED，就地看轴状态不用开笔记本
· 供电与功耗：3500机架背板统一+24 VDC（±10%），典型功耗7.7 W，满机架由3500/15电源供（127610-01 AC或133300-01 HVDC等）
· 物理与环境：全高标准尺寸约229×178×89 mm插槽，重≈0.36–0.55 kg；工作–30至+65℃（API 670现场用），存储–40至+85℃，湿度95%无凝露，IP20机架内，CE/UL/CSA/API 670第5版 compliant
· 生命周期状态：原厂已打EOL/Obsolete（和3500整体PCN同步约2020后逐步停），全新原装渠道基本断，市面NSP（New Surplus拆包未用）和拆机翻新为主，交期现货24–72 h二手商或找原装要等数周
· 兼容与I/O板：插3500/05机架任意监测槽，需配后端I/O端子板125680-01（无安全栅，常见）或135489-01（带内部安全栅用于Zone 1/2），不向下兼容3300机架（物理全高vs半高干涉），严格来说176449-01是前卡，必须配端子板才有传感器接线，单插前卡无信号输入
产品介绍
从场景痛点切入：管过TSI（汽轮机安全监视）的人都知道，3500/40M这块“大卡”不是普通PLC模拟量输入——它是API 670强制要求的轴系位移守护者。某个燃煤电厂项目里碰过，#3机大修后重新校3300 XL探头，径向振动Ch1突然漂到满量程，ETS（紧急跳闸系统）硬旁路着跑，因为Alert/Danger继电器直连跳机回路，误动=全天发电量归零。3500/40M干的事很专：四路独立吃电涡流前置器送来的-2至-18 V位移，算径向PP振动/轴向推力/差胀/偏心，硬件比较器在超限<10 ms内硬驱动继电器去ESD——软件死机也不影响跳闸，这就是API 670要的“独立机械保护不依赖通信”。通用振动模块插不进3500全高槽（背板私有总线+继电器硬接线），ABC分类直接进A类：这卡挂了=轴振/位移盲视，要么走安全旁路（HAZOP记重大风险）要么误动跳百万千瓦机组，停机损失按小时六位数起。
站在供应链价值看，Emerson把3500/40M 176449-01打EOL，全新原装绝迹，NSP和拆机件是主流，总拥有成本TCO最大坑是“热插拔后忘了重载Rack Config”——现场实测发现拔卡再插，继电器默认旁路（Bypass黄亮），不连笔记本跑3500 Configuration Software重载参数，Alert/Danger全哑，轴跑偏了都不跳。核心优势现在是生命周期延续的战略囤货：建议按“每TSI机架留1件冷备Buffer stock（全高监测槽通常配4–6块/架，按最常用轴振+轴向各留1冷备）”，Last-time-buy过了但二手扫NSP封ESD袋+干燥柜；严格来说拆机件放超2年BNC头氧化缓冲输出噪声大，出库前必须上机架接3300 XL假负载测四通道OK灯+继电器动作+4–20 mA去DCS对标，别光看OK绿就入库，TSI里继电器不动作比误动更阴险（盲跳保护=机组撞瓦）。
应用场景与库存策略
汽轮机TSI里3500/40M一挂且没冷备，径向振动或轴向位移变盲视，ETS要么硬旁路（动静碰磨风险）要么误动跳机——原厂EOL后交期变“停产找第三方”，采购空窗期能把非计划停机KPI炸穿，而3500全高槽用私有背板+硬继电器接线，通用NI/研华振动卡物理插不进，缺这块=整柜轴保护少一只“眼睛”。
典型场景与备货建议：
· 电厂汽轮机TSI（3500机架装3500/40M做径向振动Ch1–2+轴向位移Ch3–4，配125680-01端子）→ 非它不可（API 670硬继电器跳闸+全高私有槽），建议每机架现场留1件冷备做Buffer stock（轴振/轴向各备1，共2件冷备/架），ABC分类A类，贴“176449-01配125680-01无安全栅 固件v2.x+”防拿成老v1.x缺REBAM。
· 炼化裂解气压缩机MPS（盐雾+强EMC，径向/差胀监测）→ 电涡流抗噪非3500/40M莫替，建议装置留拆机件热插拔轮换+供应商代管1件NSP冷备，每月上电假负载测OK+Alert/Danger继电器动作（用小螺丝短Alert触点看LED）。
· 冶金高炉风机TSI（单机架风险极大，径向振动保护风机轴瓦）→ 建议Last-time-buy扫货时按机架监测槽数×0.25算囤NSP（4槽备1件），封干燥柜<40℃/<60%RH贴“EOL 3500/40M 176449-01 全高大卡”，单机架改冗余接口+各监测功能留1冷备。
· LNG接收站压缩机TSI（SIL 2/3要求硬继电器独立）→ 供应商代管1件NSP热备，现场留拆机件热插拔，出库前跑Rack Config Software重载参数看Bypass灯灭+四通道标定，不以LED为唯一判据（插完默认旁路）。
真实案例：西北某330 MW电厂，#1机TSI报“Radial Vib Ch2 Fault”，维护热插拔换了一块闲鱼“全新原装3500/40M 176449-01”，插上OK绿但ETS旁路黄亮——忘连笔记本Reload Rack Config，继电器默认Bypass模式，径向振动跑满200 μm（报警设75/危险150）硬不跳机，运行两班才发现DCS里轴振数据全零，幸亏现场听音瓦振大手动打闸。事后查Emerson PCN，176449-01早EOL，原厂NSP在西安代理有1件冷备但没签代管也没现场Buffer stock。反思下来：TSI监测大卡是A类私有备件，每机架轴振+轴向各留1冷备+供应商代管1件NSP，Last-time-buy多囤两件封ESD柜贴清楚配125680-01端子板，停机救火时多花四千备件费远好两班机组盲跑撞瓦，热插拔OK灯亮≠继电器退出Bypass，插完必须连Rack Config Software重载参数看Bypass灭+Alert/Danger动作测试，并以原厂手册确认该机架I/O端子板型号（125680-01 vs 135489-01安全栅版）。
