产品详情

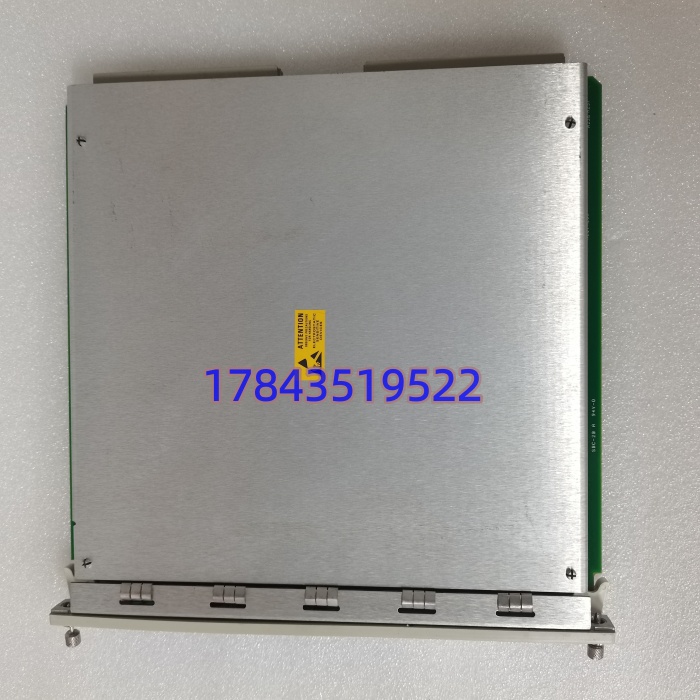

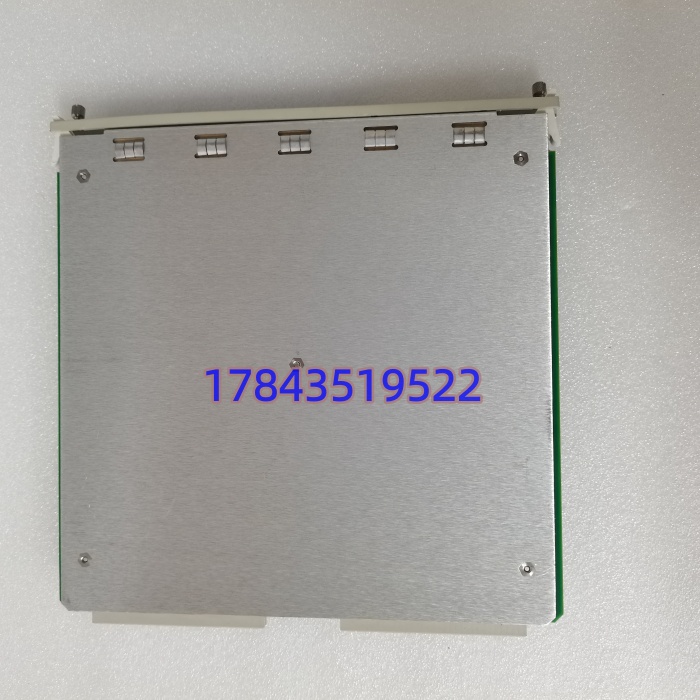

· 型号：3500/33
· 品牌：Bently Nevada
· 系列：3500 机械保护系统（继电器输出类）
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 16 通道继电器输出模块（全高） | 插 TDI 右侧任意槽 |
| 前面板号 | 149986-01 | Bently 原厂可查 |
| 后背板号 | 149992-01（配套 I/O 模块） | 两者成套不单卖功能 |
| 继电器类型 | SPDT Form C（COM/NO/NC） | 环氧密封，标配方弧 250Vrms |
| 通道分组 | 16 路独立，4 组×4 通道 | 每组跳线选 ND（常失电）或 NE（常得电） |
| 触点容量（阻性） | 5A@250VAC / 5A@125VDC（标准系）；5A@30VDC（Fail-Safe 系） | 最大 1200VA AC / 70W@24VDC |
| 最小开关负载 | 100mA@5VDC（标准银触点） / 1mA@1VDC（低电流金触点选件） | 金触点禁带大电流 |
| 寿命 | 10 万次（额定阻性），机械 1000 万次 | 感性负载需外部灭弧 |
| 逻辑功能 | 每通道独立 Alarm Drive Logic：AND/OR/NOT，支持 2oo2/2oo3/m-out-of-n 跨通道投票 | 3500 Rack Config 软件组态 |
| 延时/锁存 | On/Off Delay 0–10s（10ms 分辨），支持 Trip 锁存+手动复位 | |
| 诊断 | 线圈开路检测、通道 LED（Drive/Energy/Fault）、OK/TX-RX 模块级 LED | 无通信协议，纯背板状态 |
| 失电行为 | 默认 ND 配置下模块断电→所有 ND 通道释放到 NC（Trip 动作） | Fail-Safe 核心机制 |
| 供电 | 3500 背板 +24V，典型 5.8W | 无外接电源 |
| 安装 | 3500 机架全高槽位，支持在线热插拔 | 位于 TDI 右侧 |
| 环境 | -30～+65℃（运行），-40～+85℃（存储），5–95% RH 非凝露 | 柜内 IP20 |
| 认证 | CE、UL 61010-1、CSA、EN 61000-6-2/4、RoHS、API 670 第5版参考 | SIL2 架构兼容（依系统组态） |
| 生命周期 | 3500 平台成熟维持，149986-01 仍 Baker Hughes MRO 支持；衍生 149992-02 为 Fail-Safe 版 | 二渠 NOS/拆机/翻修为主 |
产品介绍
（A 场景痛点切入）现场实测发现，3500/33 最阴的故障不是继电器不吸，是”吸了但触点接触电阻 800mΩ”——银触点 15 年跑了 80 万次后表面硫化，DCS 侧看干接点通了，但跳闸电磁阀线圈电压被分压到 18V 吸不动，汽机超速时该跳不跳。某电厂 #3 机 TSI 秋检做继电器强制测试，16 路里第 9 路（润滑油压低 Trip）万用表蜂鸣通但压降 0.8V，换模块后压降 0.02V。3500/33 的”执行终端”属性决定了它比监测卡更怕机械磨损而不是电子老化——监测卡飘了系统报故障，继电器触点飘了系统以为动作了其实没动，后者更致命。
从 TCO 看，3500/33 二渠报价 6000–14000 元人民币（NOS 偏上限），但它是 TSI 保护链的”手”——手抖了，汽轮机超速 3300rpm 不跳机，后果不是停机损失而是转子飞车事故。2000–2010 年上的 3500 现在进入继电器机械寿命窗（银触点硫化+弹簧应力松弛），备件归 A 类里的 A+，不能按普通 DO 模块月周转。严格来说，它只在 3500 Rack Configuration Software 里被正确组态 ND/NE 和 Alarm Drive Logic 时才保 Fail-Safe，老框架用 V3.x 软件组态的 3500/33 换到 V4.x 框架需重下配置，别以为插上就继承原逻辑。每 4 通道一组的 ND/NE 跳线在模块侧面，二渠翻修件常把跳线帽装反，上机表现”正常时反而 Trip”——这种坑比电子故障隐蔽。
应用场景与库存策略
继电器输出模块故障不是”复位就好”的概念。某海上平台燃机 TSI，3500/33 第 12 通道（轴振动高 Danger→停燃料气）触点粘连，机组停机后该路干接点卡在闭合，DCS 收到”持续跳闸”假信号导致无法复位启机，憋了 14 小时等备件。原厂交期 6–8 周（虽 Active Mature 但需排产）；最后从深圳现货商调 NOS 件 3500/33 149986-01+149992-01 成套次日到，价格 11500 元比估价贵 60%，但把”憋停 14h 平台减产”的边际损失（约 40 万美元）按住了。
典型场景与备货：
- 2000–2010 年建成 TSI 保护（汽轮机/燃机/压缩机/给水泵）：非它不可，3500/33 的 16 路 Form C + 2oo3 内部投票是 3500 平台专有写法，3500/32（4 通道）不能替它做大型机组全联锁 → 建议每面 TSI 机架备 1 件成套冷备（前板 149986-01+背板 149992-01），干燥柜防静电袋，每年做 16 路强制动作+触点压降测试。
- 多机架并联大系统（>3 机架同型）：建议按”机架数×1 + 10% 缓冲”备，避免同批继电器同步进入硫化期。
- Fail-Safe 要求场景（SIL2 回路）：备件必须指定后背板 149992-02（Fail-Safe 版），别拿 149992-01 标准版凑；组态时 ND 跳线+失电 Trip 双重确认。
- 二手 3500 盘接手未带组态备份：先读 Rack Config 里每通道 Alarm Drive Logic（哪路是 2oo3、哪路带 On-Delay），再补货——同型号不同组态换上去逻辑不对等于没换。
- 非关键报警（如机柜照明故障指示）：可用拆机件过渡，但别进 Trip 回路。
- 可停机改造：别再备 3500/33，直接规划迁 3500 Next Gen 或 Orbit 60，老件只服务存量延寿。
真实案例：东北某热电厂 #1 机 TSI 机架，2018 年二渠买”3500/33 全新库存件”贴纸写 149986-01，但后背板是 149992-01 标准版，而原柜是 Fail-Safe 应用（ND 失电 Trip）。秋检做断线模拟时发现：拔掉模块 24V 背板供电，标准版 149992-01 的 ND 通道释放到 NC 动作正确，但原柜工程师误以为”买的是 Fail-Safe 成套”没测外部回路，结果现场电缆断线时（不是模块断电）标准版触点保持原态不导向 Trip——Fail-Safe 失效。拆单查才锁定后背板尾缀差一级。此后该厂把 3500/33 备件入库强制”前板号+背板号+ND/NE 跳线位置+组态逻辑截图”四联存档，并在 Rack Config 离线校验。库存策略从”备 1 件前板”改成”备 1 件 149986-01+149992-02 成套 Fail-Safe 件 + 每 24 个月 16 路强制动作测触点压降”，并把同柜标准后背板在 Fail-Safe 回路里逐步换掉。
