描述
产品详情

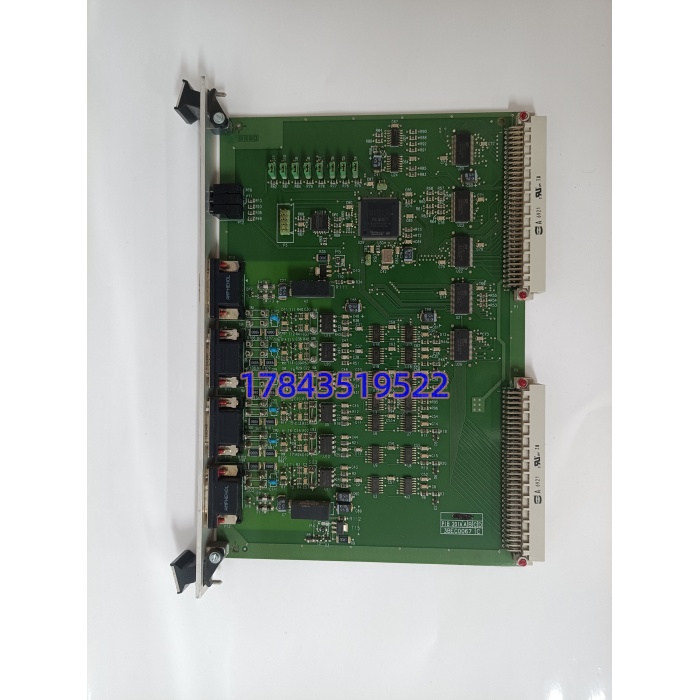

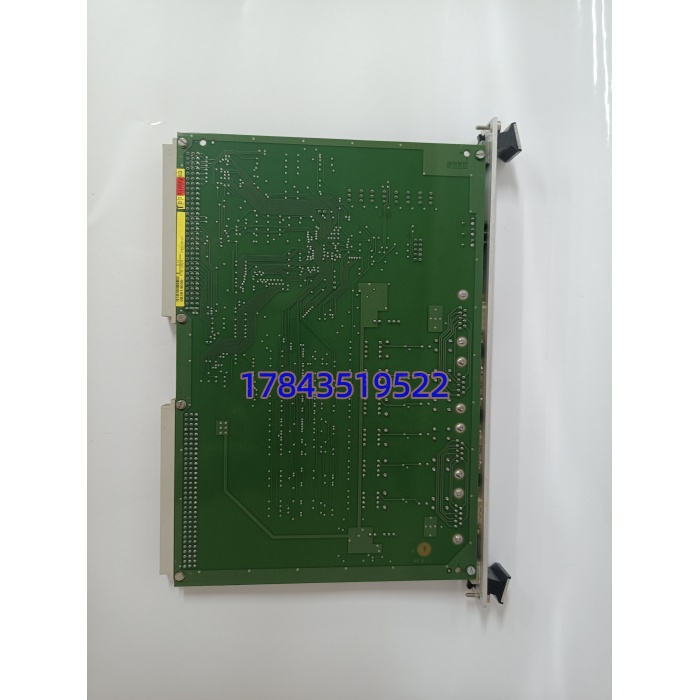

· 型号：PIB1201A
· 品牌：ALSTOM（Converteam 遗产，现 GE Vernova）
· 系列：PIB1200 系列 / 电源接口板
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 电源接口板（Power Interface Board） | PIB=Power Interface，非 Protocol Interface |
| 内部物料 | 3BEC0067 | ALSTOM/Converteam 内部 BOM 号 |
| 所属系列 | PIB1200 系列 | 同系有 PIB1201A/B、PIB201A 等 |
| 输入电压 | 18–36 V DC（典型 24V DC） | 二渠页混写 220V AC 是串了别的系，本板无 AC 输入 |
| 输出电压 | 稳压 24V DC，典型 5A（依版本） | 背板逻辑电分配 |
| 纹波噪声 | <50 mV p-p（典型） | 内置 π 型滤波 |
| 保护 | 过压/过流/短路/反极性/过温 | 故障 LED + 干接点可选 |
| 监视 | 输入/输出电压 LED、负载电流估算、电源好/故障 | 无通信，纯硬线诊断 |
| 安装 | 控制柜螺装或 DIN 导轨（依载架） | 约 140×180×60mm / 0.6–1.1kg |
| 环境 | -20～+70℃（运行），-40～+85℃ 存储 | 5–95% RH 非凝露，IP20 |
| 认证 | CE、IEC 61010、UL 508 依批次 | 工业柜内级 |
| 生命周期 | ALSTOM 电力自动化转入 GE Vernova Legacy MRO | 二渠 NOS/拆机/翻修为主 |
| 配套 | 通常配 ALSTOM MAXIMO DCS 电源子架 / Converteam 传动控制柜 | 单板工作，不依赖通信 |
产品介绍
（A 场景痛点切入）现场实测发现，ALSTOM 老 MAXIMO 柜最阴的故障不是 CPU 跑飞，是 PIB1201A 输出 24V 纹波悄悄涨到 180mV p-p，背板上所有控制卡 ADC 参考电跟着晃，表现出来就是”汽机 DEH 阀位反馈偶发跳 0.3%”，查了两天以为 LVDT 接头松，最后示波器挂 PIB1201A 输出端才锁定。这块板是柜内逻辑侧的”配电间”——配电间脏了（滤波电容干涸），整柜控制卡读数全飘，但系统不报电源故障（因为电压均值还在 23.8–24.2V 内），最难查。
从 TCO 看，PIB1201A 二渠报价 3000–6000 元人民币（NOS 偏上限），但它是 ALSTOM 老柜的”颈动脉”——颈动脉纹波大，DEH 误动或拒动，汽轮机非计划停机损失七位数起。2000–2010 年上的 MAXIMO/Converteam 传动现在进入电解电容干涸期（输入级 35V 470μF 15 年 ESR 翻倍），备件归 A 类关键件。严格来说，它只在配同系电源子架时输出能力匹配，拿第三方 24V 开关电源直替能跑但丢了过流保护和故障干接点，AMS/SOE 里会少一条”电源状态”诊断，审计时挑这个。
应用场景与库存策略
电源接口板故障不是”复位就好”的概念。某电厂 #2 机 DEH 柜， 主滤波电容漏液导致 24V 输出跌落至 21.5V，背板欠压锁定，整柜控制卡复位 0.6 秒，汽轮机调门瞬间回 0 又恢复，SOE 记一条”DEH 复位”。原厂已转 GE Vernova Legacy，交期 8–12 周；最后从厦门现货商调 NOS 件 3BEC0067 次日到，价格 4200 元比估价贵 50%，但把”调门瞬回 0 导致汽机应力冲击”的险局按住了。
典型场景与备货：
- 2000–2010 年建成 ALSTOM MAXIMO DCS 柜、Converteam 传动柜、汽机 DEH/励磁柜：非它不可， 的 24V 分配+保护+故障干接点是 ALSTOM 柜专有写法，第三方电源无故障回传 → 建议每柜备 1 件冷备，干燥柜防静电袋，每年上电测输出纹波+负载 5A 烤机。
- 多柜并联大系统（>3 柜同型）：建议按”柜数×1 + 10% 缓冲”备，避免同批电容同步干涸导致多柜连环复位。
- 二手 ALSTOM 盘接手未带 BOM：先拆一件读丝印 Rev（早期 Rev 无反极性保护），再数柜内是 还是 PIB201A（Converteam 老版），混代次同柜可跑但保护能力不同。
- 非关键辅助柜：可用拆机件过渡，但别进 DEH/SIS 安全回路。
- 可停机改造：别再备 ，直接规划迁 GE 新一代 RX3i 或 ABB AC 800M 电源架构，老件只服务存量延寿。
真实案例：华北某电厂 #1 机 DEH 柜，2019 年二渠买” 全新库存件”贴纸写 3BEC0067，上机后 24V 输出只有 18V 带载。拆开看是早代 PIB1201（无 A 尾缀）芯板重打标，DC-DC 转换器输入级按 48V 设计，24V 输入时占空比跑满也出不来 24V。此后该厂把 ALSTOM 电源类备件入库强制”三号联查（ 激光刻+3BEC0067+丝印 A 尾缀）”，并在空载/半载/满载三段测输出。库存策略从”备 1 件便宜拆机”改成”备 1 件原厂 NOS + 每 24 个月上电烤机测纹波 ESR”，并把同柜无 A 尾缀老板逐步淘汰，消除 DC-DC 拓扑代差。
