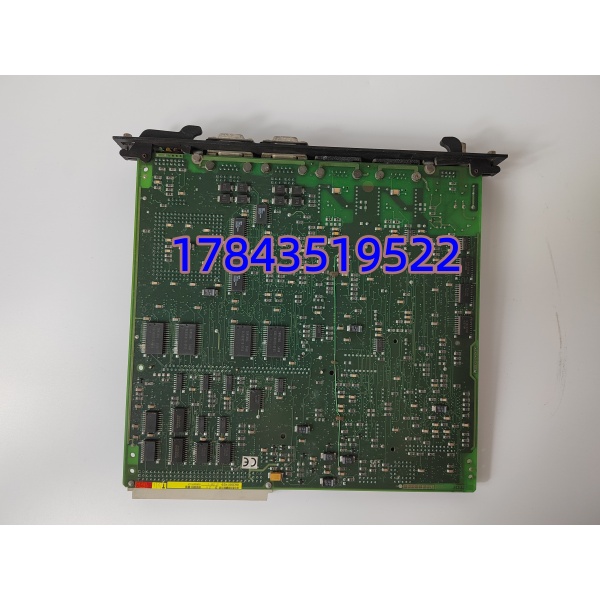

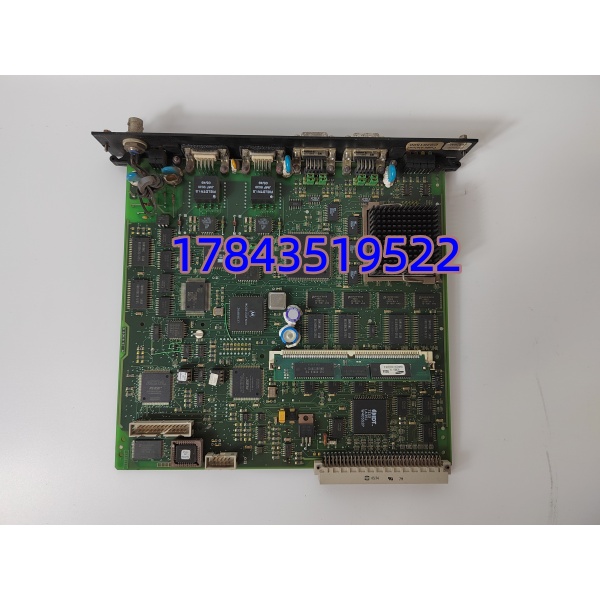

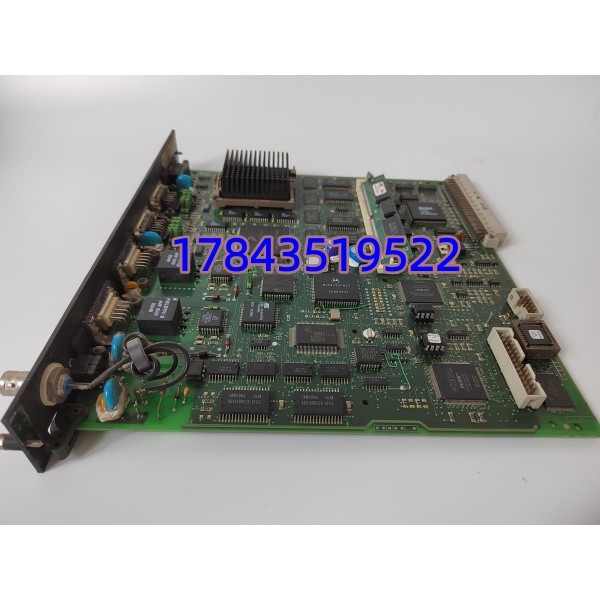

ALSTOM UT150-1 | 馈线保护继电器

描述

产品详情

· 型号：UT150-1
· 品牌：ALSTOM（现属GE Grid Solutions）
· 系列：数字式保护继电器

规格参数

产品介绍

做过中压配电运维的都懂——老式电磁式继电器，定值靠拨码盘，时间靠齿轮，年头一长触点氧化、动作值漂移，今年测还准，明年就不好说了。UT150-1是数字式的，微处理器跑保护逻辑，电流、时间曲线、投退全在液晶屏上改，稳定性和精度不在一个维度上。

它的核心任务概括成一句话：监视10kV或20kV馈线电流，判断是电动机启动（大电流但短时间）还是真正的短路故障（大电流持续），前者不动作，后者几十到几百毫秒内发跳闸信号、切掉故障段。三段式过流加上接地故障保护，几乎覆盖了中压馈线所有的故障类型——相间短路、单相接地、过负荷，都能对应处理。方向性保护功能需要接入电压量，在环形电网或双电源供电的场景下能防止反方向故障误动，属于选项，配了才生效。同时，它能把电流、功率、开关量事件通过RS-485上传SCADA，远程监控和故障追溯都能做，内置的故障录波对于事后分析帮助很大。

从生命周期看，它是明确停产（End-of-Life）的超15年老产品。GE Grid Solutions不再提供任何支持、备件或校准服务。官方推荐替代路径是GE Multilin UR系列或施耐德MiCOM P14x系列，但新旧平台在通信协议（IEC 61850 vs Modbus/103）、设置工具、背板接口上完全不同，不是“拔旧换新”那么简单的事——要改设置文件、重新做保护定值配合、重新接线。对大多数工厂来说，迁移意味着一个专项改造项目，不是周末加个班能搞定的。所以，存量系统的UT150-1，唯一的出路就是囤备件。

应用场景与库存策略

痛点切入：中压馈线保护继电器失效，后果是两头的——要么该跳闸时不跳，下游设备短路烧了，开关柜没动作；要么不该跳的时候跳了，整条馈线莫名其妙停电，生产线趴窝。而UT150-1这种数字式继电器，内部电子元件（电解电容、电源模块、光耦）的老化不是靠肉眼能看出来的，你看着灯亮、屏显正常，但实际动作值已经偏了，或者通信口已经死了。

典型场景与备货建议：

1. 化工厂10kV配电所：主厂房6条馈线回路各配一台，保护变压器和电动机。一台失灵意味着该回路失去过流保护，按运行规程必须立即停运整改。建议备1-2台同型号同额定电流版本的在库备件。
2. 水厂二级泵站配电系统：中压电机软启动柜的馈线保护依赖。反时限特性正好匹配电机启动曲线，换了型号要重新整定定值，不是即插即用。建议备1台，同时在计划性检修窗口做一次备件轮换测试，确认备件功能完好。
3. 商业综合体10kV开闭所：两路进线+多路出线，负责与上级变电站的继电保护做时限配合。方向性保护版本用于环形供电网络。建议由供应商代管库存（VMI），设定最低预警线为1台。
4. 光伏电站/风电场升压站：集电线路保护使用，运行环境温度变化大、盐雾潮湿，对继电器的长期稳定性是考验。建议备2台，1台现场库存，1台异地库存储备。

真实案例：

（背景）某汽车零部件工厂的10kV配电所，4台变压器进线柜使用作为过流保护。其中一台已服役超过12年。（停机危机）一次雷雨天气后，该馈线报“接地故障”，但现场巡检未发现明显异常——接地故障信号来自内部，但按规程必须停运排查。把馈线切到检修状态后，用继保测试仪做了一次完整的保护功能校验，发现接地保护的动作值比设定值偏高了30%——内部电子元件老化导致整定值偏移。如果没有这次雷电触发“误报”，这条馈线可能一直运行在接地保护失效的状态下。（紧急调货解决）厂里没有备件，紧急从区域经销商调来一台经校准的库存件更换，重新整定定值后恢复送电。（库存策略反思）该厂随后将由“C类（非关键备件）”升级为“B类”，按在用数量的30%配置库存，并规定每3年对在运继电器做一次全面校验。
