描述
产品详情

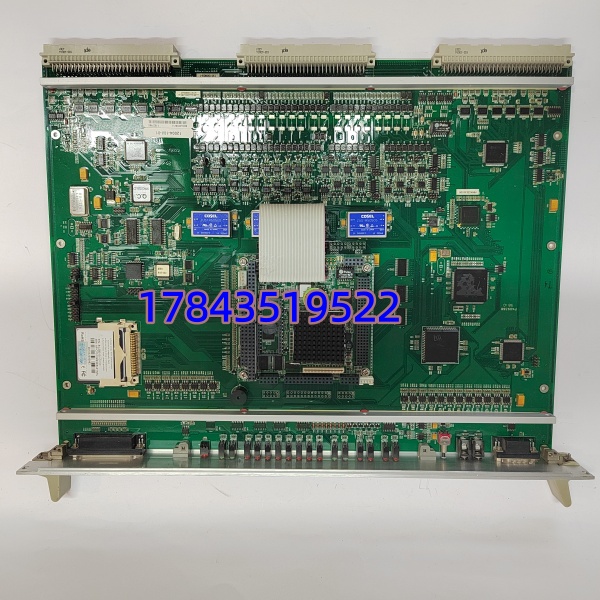

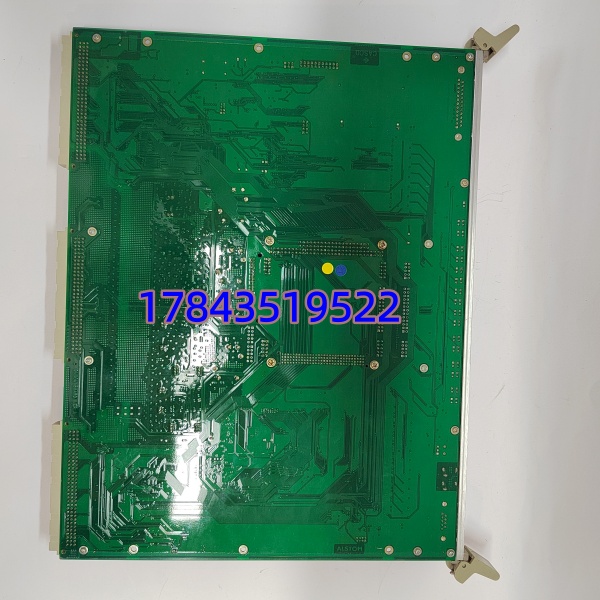

· 型号：SDK-C0167-1
· 物料编码/日期码：12004-08-01（2004年8月1日 批次标识）
· 板载部件号：SBS07M076B
· 品牌：ALSTOM（阿尔斯通，早期 ALSPA 自动化产品线）
· 系列：SDK-C 系列——ALSPA / 电力 DCS / 铁路信号系统配套控制处理板
规格参数
- 制造商：ALSTOM（现分别归属 GE Grid Solutions 电力业务 / Alstom Transport 轨道业务，依最终应用系统而定）
- 主型号：SDK-C0167-1
- 物料号/日期码：12004-08-01（标注于 PCB 丝印，代表设计/批次日期 2004-08-01）
- 板载识别编码：SBS07M076B（EPROM/EEPROM 或丝印标识，用于系统自检识别）
- 模块类别：工业控制逻辑处理板 / I/O 接口卡（ALSPA 系列或 Micom 配套机架用）
- 安装形式：插入式机架/背板安装（VME 类或 ALSTOM 专用机笼插槽）
- 供电要求：背板取电，典型逻辑电平 5V DC ±5%，辅助 24V DC ±15%（依具体子系统配置）
- I/O 能力：部分版本提供 16DI/8DO 数字量或 4AI/2AO 模拟量（视子系统定义，本板主要作接口/处理逻辑）
- 通信接口：板载 RS-232/RS-485（调试/配置），部分版本经背板连以太网或现场总线
- 板级处理器/逻辑：高集成度 CPLD/ASIC 或 Motorola 68K 类 MCU（依版本，SBS07M076B 为板级标识非通用 CPU 型号）
- 涂覆工艺：工业级三防漆（Conformal Coating）防护，适应潮湿/粉尘环境
- 工作环境：-20℃ ～ +70℃（部分资料标 0～+85℃ 依涂层等级），5%～95% RH 非凝露
- 存储环境：-40℃ ～ +85℃
- 认证：CE / UL / 符合 IEC 61000EMC 工业标准（整机级）
- 物理尺寸（参考）：约 100×150～200×30mm（依机架类型，具体以实物为准）
产品介绍
碰过电厂辅控室 ALSPA 系统报”Slot X Communication Loss”——查下来不是 CPU 模块挂了，是 SDK-C0167-1 这块不起眼的接口板上的缓冲驱动器被柜内感性负载感应电压打坏，系统认不出后面挂的 DI/AI 子站。它本质上不是独立 PLC，而是 ALSTOM 专有系统机笼里负责信号调理和背板握手的那张”中间人”板——没它整列 I/O 离线。（严格来说 12004-08-01 是日期码不是独立替代型号，SBS07M076B 是板级 ID，换板必须核对这三个标识一致，否则系统可能拒识。）
从库存角度看这是典型”低单价、高杀伤”的 A-/B+ 类战略备件：ALSTOM 早把该产品线 EOL，原厂不单独供应裸板，新系统已迁移到 P320/P340 或 GE 架构。若老线还在跑且停机容忍 <8h，按 ABC 分类建议 LTB 至少 1 件做冷备，并完整备份系统配置（含板卡识别参数），避免只存模块不管软件绑定关系。
应用场景与库存策略
铁路信号楼或电厂 DCS 机柜里这张板一旦异常——联锁区段闪红、辅机顺控 I/O 全灰，调度直接喊你过去，而 ALSTOM 原厂对二十年前 SDK 系列基本只给”建议整体机柜改造”的回复，单独调板全靠二手渠道，交期与成色都是坑。
- 铁路信号系统（ALSPA/Micom 联锁机架）——SDK-C0167-1 做 I/O 背板接口与逻辑桥接 → 无直接替代 Pin-to-Pin → 建议备 1 件冷备件（Buffer Stock）真空封装保存，登记板载 SBS07M076B ID。
- 火电厂辅控 DCS（化学水处理/输煤程控 ALSPA 平台）——老系统深度绑定此板 → 若暂无改造预算 → 建议由专业停产备件商做寄售(VMI) 1 件，减少资金沉淀同时保 24h 可调拨。
- 变电站保护/测控屏配套控制卡（部分早期 ALSTOM 保护屏用 SDK 系列做通信前置）→ 新项目勿再选型 → 老站在年检时核实在用数量，Last-Time-Buy 按在用数量 +1 锁定 NOS 件。
真实案例：西南某地方电厂化水程控（ALSPA 机架）凌晨突发”Module Fault Slot 3″，复位无效，查是 SDK-C0167-1 板上 TTL 驱动芯片热失效。库房无备件，原厂服务中心答复”SDK 系列已退市十年，建议整柜升级报价 80 万”。最后从广州渠道淘到一块日期码匹配的拆机件（12004-08-01 / SBS07M076B 标识一致），插上去系统自动识别，5 分钟恢复运行。事后把这板升为 A 类关键备件，顺带把所有 ALSPA 机架内 SDK 板拍照建档——你永远不知道哪张老板哪天悄悄寿终。
