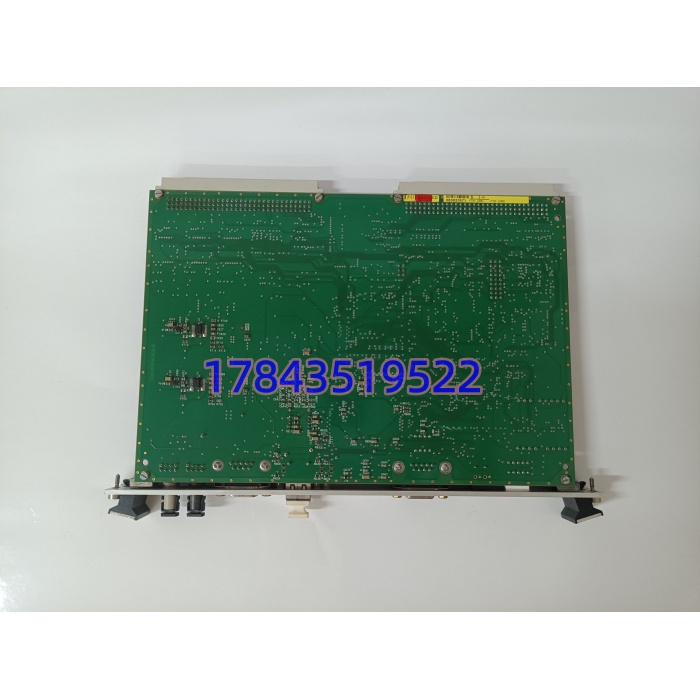

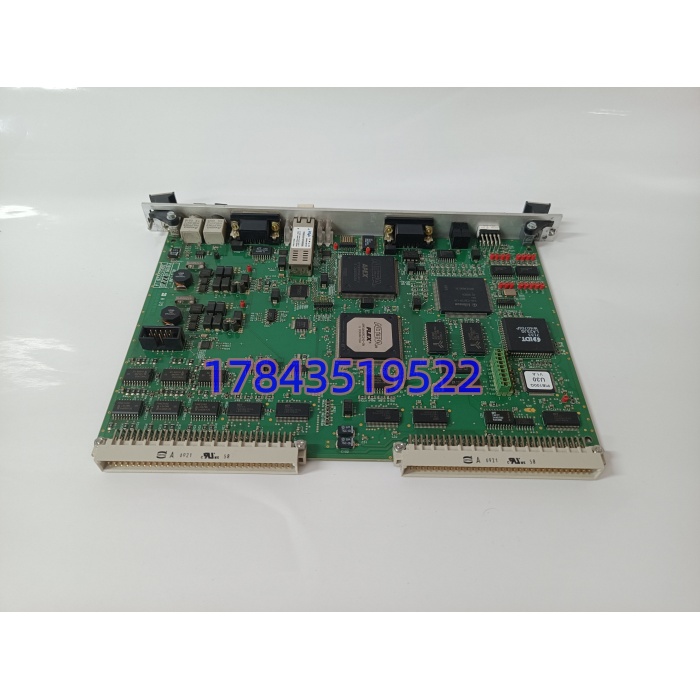

· 型号：PIB100G（部件号3BEE0226，完整订货号常写3BEE0226H1105，H尾标修订；ALSTOM原厂标PIB100G，Advant OCS文档混标ABB PIB100G但物理同块）
· 品牌：ALSTOM（原阿尔斯通Alstom，电力/控制后并入GE，部分Advant OCS划归ABB，现场仍称ALSTOM PIB100G）
· 系列：ALSTOM V233/V455 I/O子站及ABB Advant OCS / Alspa P320 DCS，PIB100G过程接口板（Process Interface Board，Gen-1高密度）
规格参数
· 产品全称：ALSTOM PIB100G 过程接口板（Process Interface Board，总线↔I/O桥接+隔离），物料号3BEE0226（完整3BEE0226H1105）
· 模块定位：插在V233/V455 I/O子站机架或Advant OCS远程I/O站专用接口槽（非主控PM/SM槽，非电源槽），负责MasterBus300/FIP/Modbus现场总线 ↔ 背板本地I/O槽位译码+电气隔离，是子站“神经翻译官”不是CPU
· 供电与功耗：机架背板统一24 VDC（18–30 VDC ±10%，典型），典型功耗<5 W；不独立外接电源，系统侧—现场侧光电隔离≥2500 V AC（光耦+继电器双重，根据官方Datasheet），防现场浪涌/共模烧主控
· 通信接口：支持ALSTOM FIP现场总线（法国工业标准，双绞线最长1000 m @ 1 Mbps）、Modbus RTU/ASCII（RS-485）、ABB MasterBus300/MB300（Advant OCS原生），严格来说它只在固件vX.X以上支持FIP冗余环，老版本只单总线，请以原厂手册为准
· I/O桥接能力：背板连本地I/O槽位（通常8槽/子站，带AI/AO/DI/DO如3BEE…系列或V233 I/O卡），单带载1个子站全部I/O，协议译码把总线读写转背板地址映射，支持热插拔I/O卡但接口板本身不停插拔（子站瘫）
· 诊断与指示：板载8个LED（前面板）：BUS OK（绿，总线同步/帧收发）、LOAD（黄，通信负载率闪烁）、SLOT 1–6/8 OK（绿/红每槽I/O健康），就地看子站掉线不用开笔记本；内部Watchdog防总线锁死
· 配置方式：通过DIP开关或旋转编码设站地址（0–31或0–63取决于FIP/MB300），严格来说换板必须抄下旧板DIP/旋转开关位置（站址+波特率），新板插上前设一致，否则总线报“Node Address Conflict”或子站沉默，请以原厂手册为准
· 物理安装：专用机架槽（V233/V455子站最左或标Interface Slot），尺寸符合ALSTOM/Advant机架标准约160×100×25 mm，重≈0.3 kg，IP20柜内，ESD敏感（光耦端静电击穿常见）
· 环境规格：工作温度0至+55℃（工业级，电厂DCS柜空调控温），存储–40至+70℃，湿度5–95%无凝露，EMC IEC 61000-6-2（FIP总线抗变频器共模），安规IEC 61010-1 / CE
· 生命周期状态：原厂Obsolete/EOL（ALSTOM V233/Advant OCS老代Last-time-buy约2016–2019关了），全新原装基本绝迹，市面NSP（New Surplus拆包未用，带ALSTOM France/ABB标但无原厂质保）和拆机翻新为主，现货24–72 h二手商，原厂交期无
· 兼容系统：ALSTOM V233/V455 I/O子站、ABB Advant OCS（MasterBus300）、Alspa P320 DCS；不插AC 800M/800xA I/O槽（物理背板全不同），不混用PIB200G（下一代密度更高，插槽不兼容），严格来说3BEE0226是的物料号，插子站接口槽，拿PIB200G顶会物理干涉+报HW Mismatch，请以原厂手册为准
产品介绍
从历史生命周期验证切入：管过90年代末投运的火电厂Advant OCS或ALSTOM 子站的人都知道，不是PM864那种主控CPU——它是远程I/O子站的“神经翻译官”。某个300 MW燃煤电厂项目里碰过，#2机除氧给水子站光耦侧静电击穿（维护徒手拔没戴腕带），FIP总线报“Node Silent”，8个槽位AI/AO/DI/DO全掉线，给水调节阀切手动硬旁路，机组降负荷到70%跑6小时等拆机件。它本质上坐子站背板把MasterBus300/FIP帧译码成I/O槽读写，现场—逻辑2500 VAC光耦隔离防浪涌烧主控，API不管但HAZOP里子站瘫=局部手动运行或跳机，每小时停机损失六位数起。通用ET200/AC 800M I/O接口插不进私有槽（背板引脚+机械锁+ALSTOM FIP协议），ABC分类直接进A类：原厂EOL后全新断干净，NSP和拆机件是主流，总拥有成本TCO最大坑是“换板忘抄DIP站址”——现场实测发现新板默认地址0，插上总线冲突Node Address Conflict，子站继续沉默，比彻底坏更阴险（以为插上就好实际地址错）。
站在供应链价值看，Last-time-buy窗口过了但二手扫NSP封ESD柜，核心优势是生命周期延续的战略囤货：建议按“每/Advant子站机架留1件冷备Buffer stock（通常装置有4–8个子站，按子站数×1冷备，或每控制室共备2件NSP）”，拆机件放超3年光耦端漏电流升（隔离从2500 V掉到500 V现场浪涌就能穿），出库前必须上子站空接口槽插电看BUS OK绿+站址DIP一致+LOAD闪对应通信，别光看外观完好就入库——现场实测发现老光耦静电微伤后BUS OK亮但帧偶尔丢包，除氧调节阀微抖引水位波动，比全掉线难查。作为停产老DCS接口，ROI是拿一块NSP换十年不手动降负荷，远比一次非计划降负荷便宜。
应用场景与库存策略
火电厂Advant OCS/子站里光耦击穿，FIP总线Node Silent，8槽I/O全掉线，给水/燃料局部手动降负荷或跳机——原厂EOL后交期变“停产找第三方”，采购空窗期把非计划停机KPI炸穿，而接口槽是私有背板+FIP协议，通用Profibus/PN接口卡物理插不进，缺这块=整子站变“哑巴士”。
典型场景与备货建议：
· 火电/水电厂老Advant OCS（子站做除氧/给水/汽机本体I/O， 3BEE0226接口板）→ 非它不可（私有接口槽+FIP高隔离），建议每子站机架现场留1件冷备（Buffer stock=1，控制室共备2件NSP也行但响应慢），ABC分类A类，贴“3BEE0226 站址DIP需抄旧板”防插上新板默认地址0冲突。
· 地铁BAS老ALSTOM V455子站（隧道通风/扶梯I/O，FIP 1000 m长距离）→ 非莫替（FIP原生支持+光耦隔离防轨道回流烧卡），建议车站留拆机件热插拔轮换+供应商代管1件NSP冷备，每月上电空槽插看BUS OK绿+LOAD闪（模拟总线帧），出库前抄DIP站址/旋转开关。
· 化工厂老Alspa P320 DCS（连续生产不许停，子站跑反应釜I/O）→ 建议Last-time-buy扫货时按子站数×1囤NSP封干燥柜<40℃/<60%RH贴“EOL ALSTOM 3BEE0226 只/V455槽”，单子站改冗余接口？物理单槽不可冗余但可邻子站备1冷备，每次年检上电空槽测光耦隔离>1 kV。
· 冶金高炉老过程站并行（Advant OCS+混跑，过渡期升800xA但保老站2–3年）→ 供应商代管1件NSP热备，现场留拆机件热插拔，插之前戴防静电手带（光耦静电敏感），并以原厂手册确认该槽是Interface Slot不是PM/SM主控槽（插主控槽报HW Mismatch）。
真实案例：华东某300 MW燃煤电厂，夜班#1机除氧子站报“FIP Node 12 Silent”，维护热插拔换了一块闲鱼“全新原装 3BEE0226”，插上BUS OK绿但LOAD不闪——新板DIP开关默认站址0，原站址是12，总线报Address Conflict继续沉默，给水调节阀手动跑6小时等拆机旧板DIP抄成12重插才BUS OK绿恢复自动。事后查ALSTOM PCN，早EOL，原厂NSP在南京代理有1件冷备但没签代管也没现场Buffer stock（原配置每子站单接口板赌运气）。反思下来：老/Advant接口板是A类私有备件，每子站留1冷备+控制室共备2件NSP，Last-time-buy多囤两件封ESD柜贴“换板必须先抄旧板DIP站址/旋转开关，插前设一致再上电”，停机救火时多花两千备件费远好六小时降负荷，热插拔BUS OK绿≠站址对（默认地址0必冲突），插前必须抄旧板DIP/旋转设一致看LOAD闪+Node Online，并以原厂手册确认该槽是Interface Slot不是主控PM槽（单插接口槽子站才能跑）。
