描述
产品详情

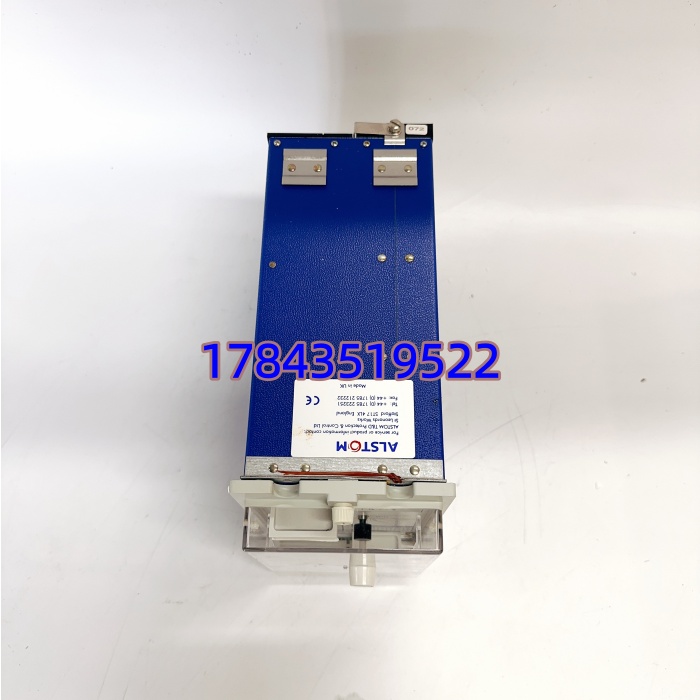

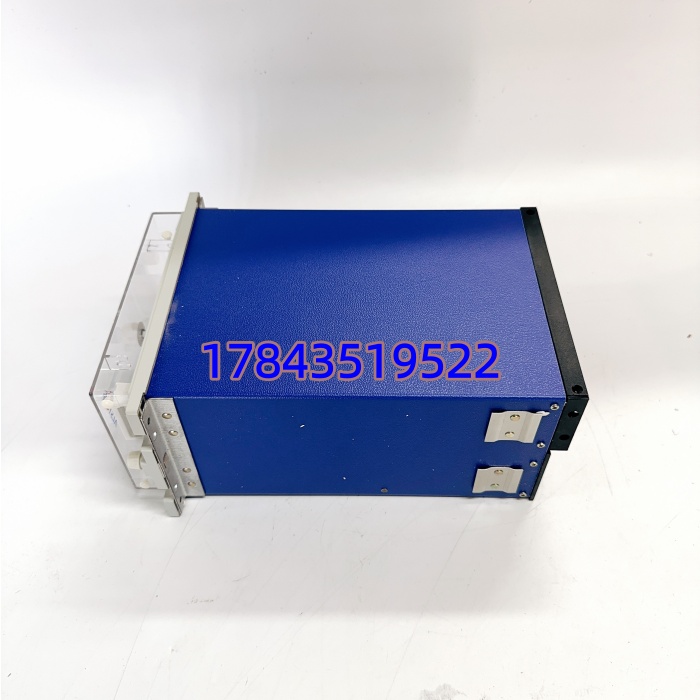

· 型号：MCGG22L1CB0753E
· 品牌：ALSTOM（GE Grid Solutions）
· 系列：MiCOM P922（发电机/电动机差动保护）
规格参数
- 产品类别：微机式发电机/电动机差动保护继电器（Generator/Motor Differential Relay）
- 所属系列：ALSTOM MiCOM P92x 系列（P922 具体型号）
- 核心保护算法：比例制动差动保护（双斜率特性）、差动速断保护
- 谐波抑制：内置 2 次、5 次谐波制动功能（用于区分励磁涌流与故障电流）
- CT 额定输入：1A 或 5A（依据现场 CT 变比，板载跳线或软件设定）
- 辅助工作电源：宽电压范围 48–250 VDC / 100–240 VAC（适应电厂直流屏波动）
- 测量精度：电流测量精度通常优于 1%（需核对 GE GER-3993 手册）
- 通讯端口：后部标配 RS485（支持 Modbus RTU），部分版本可选光纤以太网（支持 IEC 60870-5-103 / IEC 61850）
- 接点容量：跳闸出口继电器通常支持 30VDC/5A 或 250VAC/5A（阻性负载）
- 安装方式：面板嵌入式安装（Panel Mount），开孔尺寸需核对
- 防护等级：前面板 IP40（防尘），背部端子 IP20
- 工作温度：-25°C ~ +70°C（运行），存储 -40°C ~ +85°C
- 认证标准：IEC 60255、IEC 61000（EMC），CE/UL 认证（依出厂批次）
产品介绍
MCGG22L1CB0753E 是 ALSTOM MiCOM 家族中专门针对发电机和大型电动机设计的差动保护继电器。它的核心价值在于用高速 DSP 计算差流，配合双斜率比率制动特性，能在区外故障引起的 CT 饱和时不误动，而在区内故障时毫秒级跳闸。说实话，相比于现在流行的“全能型”保护，P922 这种专攻差动的单品在逻辑上反而更清爽，不容易出现因定值配合复杂导致的拒动。
我在现场遇到过，有些老厂用它替换早期的电磁式差动继电器（比如 BCH 型），不仅节省了盘柜空间，最重要的是解决了由于电流互感器特性不一致导致的稳态不平衡电流误动问题。它板载的 2 次/5 次谐波制动逻辑，对于防止发电机并网时的励磁涌流误跳闸非常关键。
应用场景与行业案例
痛点切入
发电机或大型给水泵电机发生定子匝间短路时，如果不快速切除（通常要求 <100ms），巨大的短路电流会在短时间内熔断绕组甚至损伤铁芯。现场最怕的是保护继电器“算不过来”或者定值漂移，导致该跳不跳，最后只能靠上游变压器跳闸，造成全厂停电。
典型场景
- 自备电厂 60MW 以下发电机保护：作为主变差动的后备或发电机本体差动——非它不可因为 P922 的差动速断定值整定灵活，适合小机组复杂的运行工况。
- 石化/冶金大型高压电机（>2000kW）：给水泵、引风机电机差动保护——要求继电器能耐受现场强电磁干扰，MiCOM 的金属外壳屏蔽做得比较扎实。
- 水电站辅助发电机出口保护：配合 ABB/西门子励磁系统使用——其宽电压辅助电源（48–250VDC）能适应水电厂直流系统电压波动。
- 老旧电厂综保改造：替换 SEL-300G 或其他早期微机保护——需核对通讯协议是否为 Modbus 或 IEC 61850。
真实案例
华东某造纸厂自备电厂，一台 15MW 汽轮发电机运行中突发”定子接地”伴随差动保护动作跳闸。现场检查发现是定子引出线绝缘击穿。原保护是老式电磁继电器，动作时间约 0.15s，这次虽然跳了但定子端部已严重烧损。检修期间，电气主管坚持换了这套 MCGG22L1CB0753E。说实话，换完后做假同期试验，差动动作时间稳定在 35ms 左右。后来有一次厂用电晃电导致励磁涌流冲击，P922 依靠 2 次谐波制动成功闭锁了差动出口，避免了一次不必要的全厂停机。老师傅评价：这钱花得值，至少不用半夜爬起来查保护误动原因了。
