描述
产品详情

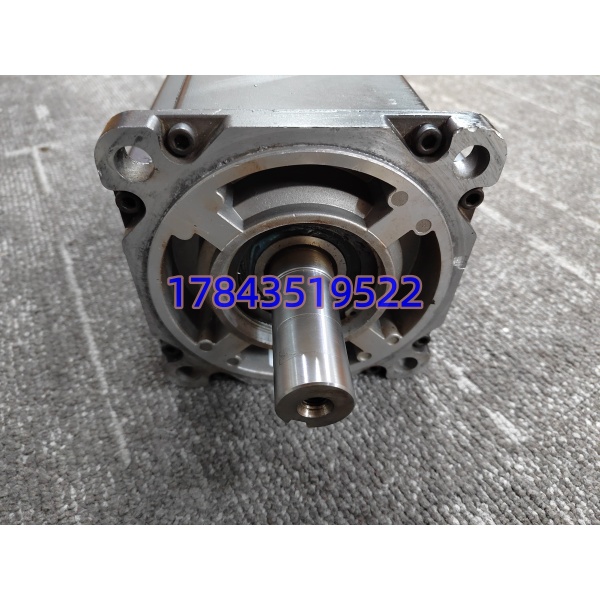

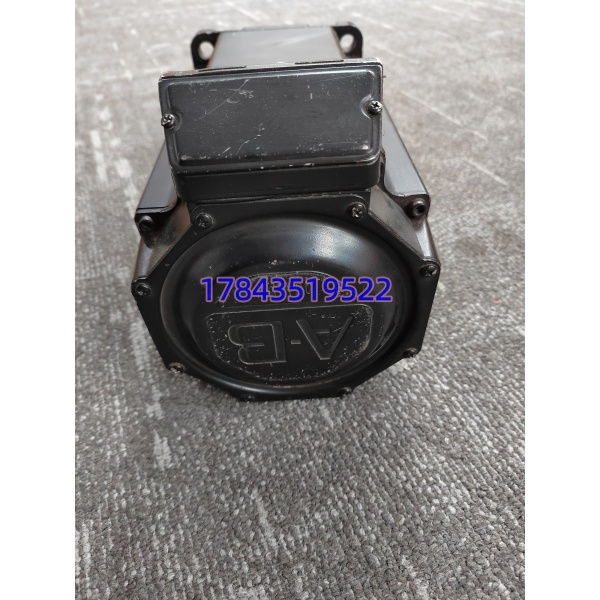

· 型号：MPL‑B540K‑SJ24AA
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：MP系列 MPL低惯量伺服电机
规格参数
- 框架尺寸：165 mm（IEC 165机座，方形法兰）
- 额定功率：5.4 kW（连续输出，400 V AC级）
- 额定转速：4000 rpm（基速），最高转速需核对铭牌（通常6000 rpm级）
- 连续失速转矩：19.4 N·m（172 lb‑in），峰值失速转矩：47.4 N·m（420 lb‑in）
- 转子惯量：0.00147 kg·m²（0.014 lb‑in‑s²），低惯量适合高频启停
- 反馈系统：1024线Sin/Cos绝对值单圈编码器，Hiperface协议，串行+增量复用
- 抱闸：内置24 V DC弹簧加压保持制动器（断电抱闸），静态保持力矩需核对手册

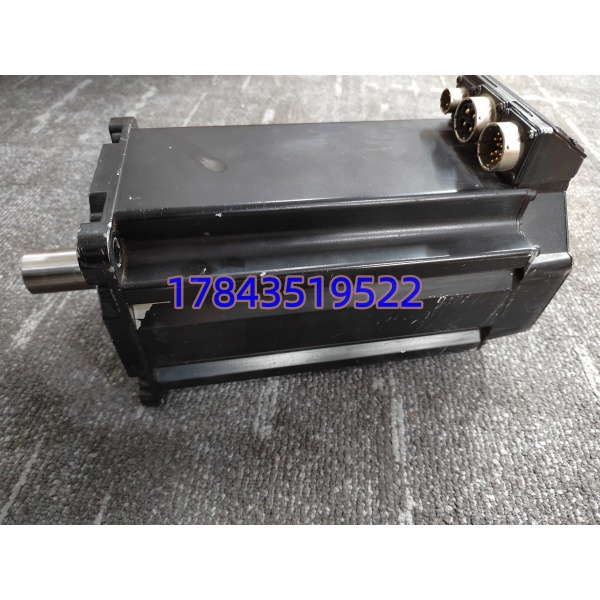

- 电气接口：180°可旋转圆形卡口连接器（Bayonet），快插式，现场可转方向
- 轴端：带平键（Keyed shaft），无键可选需核对后缀
- 冷却方式：自然对流风冷（TENV/TEBC，依具体后缀），无风扇
- 防护等级：标准IP50，可选配密封套件升级IP66（需核对完整订购号）
- 重量：约15 kg（33 lb），堆叠长度101.6 mm（4英寸磁钢）
- 工作温度：0至+40°C（柜内/洁净环境），存储‑20至+80°C，湿度5–95%非冷凝
- 认证：CE、cULus、RoHS，符合IEC 60034/UL 1004旋转电机标准
产品介绍
MPL‑B540K‑SJ24AA是Allen‑Bradley MP系列里的165mm框架低惯量伺服电机，5.4 kW、4000 rpm，专为Kinetix平台（6000/6500/6200/5700等）优化。低惯量转子配合高分辨率绝对值编码器，能在几十毫秒内完成加减速，适合高速拾放、飞剪、旋转工作台这类频繁启停的定位场景。内置24 V DC抱闸在断电或急停时锁轴，防止垂直负载下滑，省掉外部机械刹车。
坦白讲，这电机在包装、印刷、机床行业保有量极大，核心价值不是“功率大”，而是和Studio 5000+Kinetix的深度绑定：轴配置、整定、增益调度全在Logix里完成，不用额外搞第三方调试软件。竞品像Siemens 1FK7或Yaskawa SGMJV做同功率低惯量也行，但换了就得改驱动器、改PLC程序、重调增益，老产线里直接找同型号MPL‑B540K‑SJ24AA备件顶上最现实。有一点要注意：后缀字母（SJ24AA后的A）代表版本/抱闸/编码器细微差异，换件前务必核对完整订购号，不然可能反馈协议不匹配导致Kinetix报“Feedback loss”。
应用场景与行业案例
痛点切入：我在现场遇到过立式包装机主轴伺服（旧款MPL‑B430）跑满8年轴承异响，加速到3000 rpm时抖动导致横封切刀错位，一晚上废膜两千米。还有印刷机收放卷轴断电后抱闸老化打滑，卷材下垂扯断，非计划停机3小时。MPL‑B540K‑SJ24AA这种带原厂24 V抱闸的低惯量电机，换上去不仅抖动能压住，断电瞬间轴锁死，垂直负载不再溜车。
典型场景：
- 包装机械（立式/枕式包装、灌装旋盖）：主轴飞剪、横封刀轴，4000 rpm高转速+低惯量，配合Kinetix做电子凸轮同步，切刀跟随膜速度自动补偿，一点要注意：高动态场合抱闸磨损快，每年停机测保持力矩。
- 印刷与标签模切：多色组套印滚筒，绝对值编码器保证断电重启不用回零，1024 Sin/Cos反馈让套印误差压到±0.1 mm内，省掉机械对花时间。
- 数控机床与加工中心：刀库旋转、ATC换刀臂驱动，高速启停+抱闸保持，换刀周期从秒级压到亚秒，绝对值反馈确保刀位唯一。
- 物料搬运与机器人：多关节机器人肩关节/肘关节，5.4 kW推重载往复运动，低惯量减少机械共振，Kinetix 6500里开共振陷波器直接压抖。
- 锂电/光伏片传输：高速输送线同步带轴，多台MPL电机走Kinetix Sercos光纤环，轴间同步抖动小于1 ms，片材不划伤。
真实案例：华东一家做无菌砖包的老厂，3号机横封主轴用MPL‑B430（4 kW）跑了9年，某次夜班提速到120包/分，电机加速时尖叫，切刀错位废包，停机拆下测轴承游隙超标，绕组绝缘还好。库房只有一台全新MPL‑B540K‑SJ24AA（5.4 kW，当时是为了后续提速备的），机械尺寸一样、法兰孔位一致，直接硬换。接线时把圆形卡口转180°避开拖链，Kinetix 6000里改轴配置：功率从4 kW改成5.4 kW，编码器类型不变（同是Hiperface绝对值），自动计算新的电流环增益，做一键整定（AutoTune）跑低速/高速两点。上电试机，120包/分稳跑，提速到140包/分抖动反而比旧4 kW小，抱闸动作干脆，急停后横封刀停在开位不咬膜。老实说，那晚维护班长说“早知道大功率低惯量这么好压抖，三年前就该换”，后来全线6台主轴陆续全换成MPL‑B540K‑，产能从110包/分提到135包/分，也没再出过电机抖废包的事。
常见问题解答 (FAQ)
- 是否支持热插拔？绝对不支持。伺服电机带高压动力线（400 V AC）和编码器反馈线，带电拔插会炸驱动器IGBT或编码器接口。更换必须先断Kinetix驱动器主电和24 V控制电，拆动力线前验电，换完在Studio 5000里核对轴配置和编码器类型再上电。有一点要注意：抱闸线是24 V直流，拔前先断24 V电源，防止抱闸突然释放重物溜车。
- 停产了吗，替代方案是什么？MPL系列已逐步被Kinetix VPC系列（VPL低惯量）取代，MPL‑‑原厂停产，全新原装靠库存商挑。直接替代用同型号MPL‑‑不同版本后缀（A/B/C互换通常兼容，需核对编码器协议），跨代升级到VPL‑B115（Kinetix 5700配套）要换驱动器、改Logix程序、重做整定，老产线不建议动架构，找测试过的库存最划算。
- 兼容性与程序丢失风险？只适配Rockwell Kinetix系列驱动器（6000/6500/6200/5700等），不兼容Siemens/Schneider伺服。电机本身不带程序，配置存在Kinetix驱动器+Logix控制器里，换电机不用改PLC程序，但必须在Studio 5000里核对轴参数：功率、额定电流、编码器类型、抱闸使能。坦白讲，换完后务必做AutoTune和抱闸测试：低速点动看抖不抖，急停看抱闸是否瞬间锁轴，别直接上高速。
