描述
产品详情

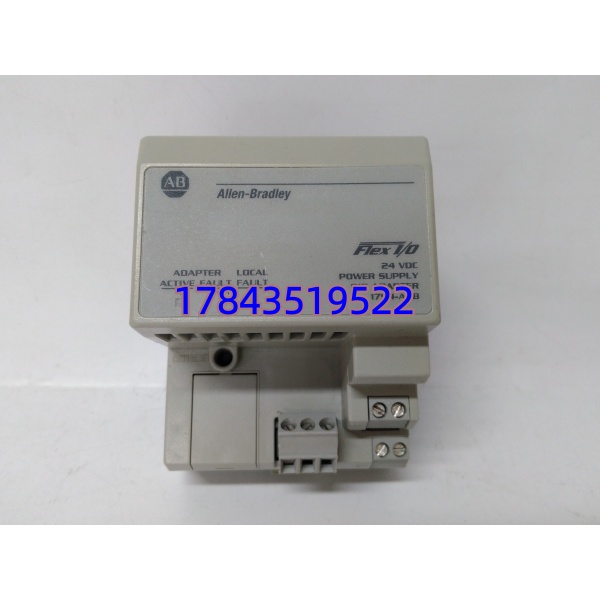

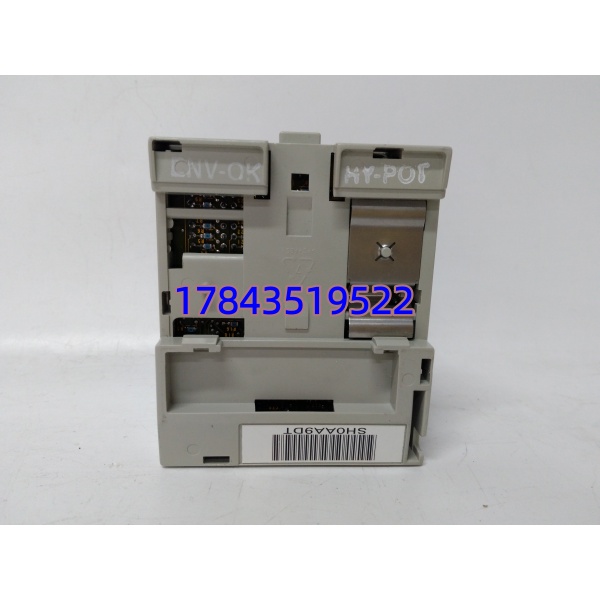

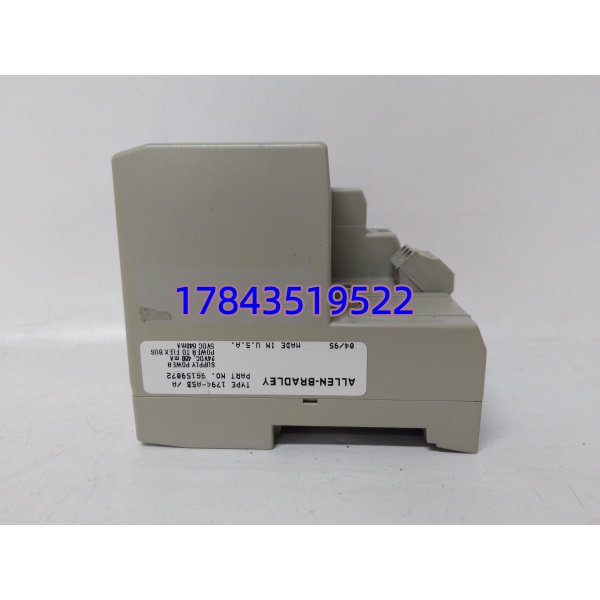

· 型号：1794‑ASB
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：Allen‑Bradley FLEX I/O™ — Adapter Module for Remote I/O (RIO) and DH+ Networks
规格参数
| 项目 | 说明 |
|---|---|
| 产品名称 | 1794‑ASB FLEX I/O Adapter Module (Remote I/O / DH+ Compatible) |
| 所属系统 | Allen‑Bradley PLC‑5、SLC 500、ControlLogix (via 1756‑DHRIO 或 1756‑DNB + RIO)、MicroLogix 1500(通过 1764‑RIO) — 作为 Remote I/O 适配头 |
| 功能 | 管理 FLEX I/O 机架背板通讯，将本地 I/O 映像传至主站 RIO 链(或 DH+)，自动处理 I/O 刷新、看门狗、状态诊断 |
| 网络协议 | Allen‑Bradley Remote I/O (RIO) — 串行 HDLC 派生物，57.6 / 115.2 / 230.4 kbps 可选；部分固w 支持 DH+ (1770‑Kx 兼容) |
| 节点地址设置 | 8‑位 DIP 开关或蓝色地址模块(blue jumper block)设定 RIO Node Address (0‑77，广播/保留地址注意) |
| 最大 I/O 点数/字 | 依 RIO 规范 — 典型每站最大 128 I/O 字(含 DI/DO/AI/AO 合计)，具体受主站 RIO 配置限制 |
| 电缆接口 | RJ45‑style RIO 端口（配 1784‑CPxx 或 1784‑KT 缆）或 3‑pin 端子(早期版)，连主站 RIO 口或 RIO 中继器 |
| 背板供电 | 由 FLEX 机架内 1794‑PSxx 电源模块经背板供 +5V DC（逻辑），典型 150~250 mA 逻辑电流 |
| 状态指示 | PWR(绿—背板 5V OK)、RUN/ACTIVE(绿—RIO 链路 Active)、FAULT(红—配置/通讯错)、I/O LED(点活动依 FW) |
| 安装位置 | FLEX I/O 机架最左(或最右，依底座标向) — 必须先装 1794‑PSxx 电源模块相邻再插 I/O 卡 |
| 工作温度 | 0℃ ～ +60℃（存储 ‑40～+85℃），湿度 5～95% 非凝露 |
| 尺寸(模块本体) | 约 76 × 12.7 × 55 mm (H×W×D，不含底座) — 标准 FLEX 单槽 |
| 认证 | UL / cUL / CE / C‑Tick / KC |
| 备注 | 1794‑ASB 与 1794‑AENT(以太网/IP 适配) 物理同槽但网络不同——老线 RIO 用 ASB，新 Ethernet/IP 用 AENT，不可混用替 |
产品介绍
（从现场实测发现—隐性配置遗忘切入）
某个汽车焊装线改造后 FLEX I/O 站报 “RIO Timeout — Node Not Responding”，老工控程序员记得配过 1794‑ASB DIP 开关地址但忘了主站 PLC‑5 RIO 映像文件(.RIO / Block Transfer) 中节点号须匹配——物理灯 RUN 绿但主站不认。这模块本身不存逻辑，是纯通讯桥梁：它的”身份”就是 DIP 地址 + RIO 链波特率，换板不需重下装逻辑但必须确认 DIP 开关/蓝跳线与原设置一致（建议拍照旧板再拆）。现场常见故障不是 ASB 坏而是 RIO 缆屏蔽层未柜侧单点接地致偶发闪断，或 FLEX 电源模块(1794‑PSxx) 欠压致 ASB 反复复位。
库存判断：FLEX I/O 做远程站的老产线（PLC‑5/SLC 系）建议按每类 RIO 站配置备 1 块冷备(C→B 类)，多台同节点配置可 N+1 共享。二手件重点查 DIP 开关/蓝跳线座无断裂、RJ45 RIO 口簧片光亮——最好卖家提供 FLEX 机架识别（上电 PWR/RUN 绿、连 RIO 主站模拟测试 Pass）。
应用场景与库存策略
FLEX 适配模块坏 = 整台 FLEX 远程 I/O 机架所有点离线 = 关联工位/产线停等件（若无冗余 RIO 环）。
- 汽车焊装/总装（PLC‑5 + FLEX RIO 远程站 DI/DO 阀岛、安全光幕）：1794‑ASB 为每 FLEX 机架头。非它不可——RIO 节点映射绑定地址。→ 建议每 FLEX 机架类型(同节点配置)备 1 块冷备；多台同型可 N+1 共享。
- 老食品/饮料线（SLC 500 + FLEX 站采温度/液位）：单点故障影响局部但可旁路——建议自存 1 块或 O&M VMR。
- 矿业/水处理老 SLC 系统 FLEX 扩展：同上。
- 新 Ethernet/IP 改造项目：用 1794‑AENT/AENTR 替代——ASB 仅用于维持 RIO 老架构。
真实案例：华南某汽配厂 FLEX RIO 站(节点 12) 夜班报 PLC‑5 RIO 错误 —— 拆 1794‑ASB 见 RUN 不亮但 PWR 绿，量 1794‑PS13 背板 +5V 正常，疑 ASB 逻辑 IC 老化(运行 16 年)。库房按去年建议留 NOS 1794‑ASB，断电拔旧→记 DIP 开关位置(地址 12 / 波特 230.4k)→新板同设置→插回→上电 RUN 绿→RIO 链路重建→I/O 恢复 <20 min。事后补订填位。老师说：”FLEX 适配卡十二年不坏，可芯片也会寿终——拆前拍 DIP 开关照片这习惯救过不止一次。”
