描述
产品详情

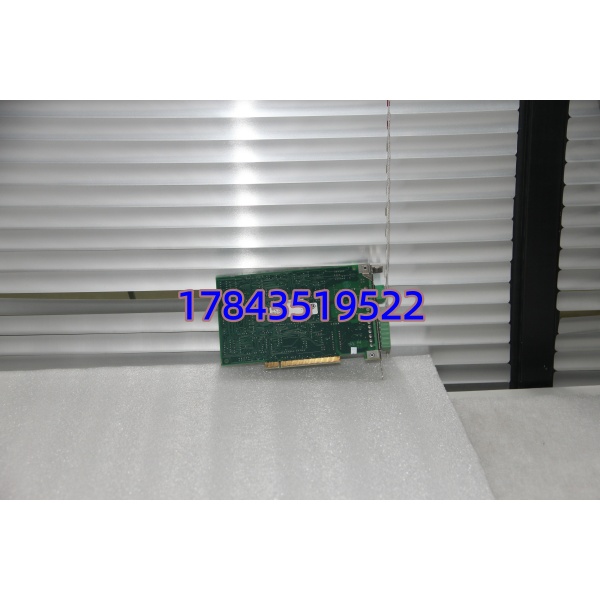

· 型号：1784-PKTX
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：1784 PKTx 系列 — PCI 总线 DH+ / DH-485 / Remote I/O 通信卡（单通道版，双通道版为 1784-PKTXD）
规格参数
- 订货号：1784-PKTX
- 产品描述：PCI Bus Communication Interface Card for DH+, DH-485, Remote I/O (RIO)
- 主机接口：PCI 总线 32-bit，兼容 PCI 2.2/2.3 规范，支持 5V 及 3.3V 信号（Universal PCI）
- 通信端口：
- CH 1A — 3-pin Phoenix 端子，可配 DH+（RS-485 差分）或 Remote I/O Scanner
- CH 1C — 6-pin Phoenix 端子，DH-485 网络
- DH+ 速率：57.6 kbps / 115.2 kbps / 230.4 kbps（自适应令牌传递）
- DH-485 速率：1.2 k / 2.4 k / 4.8 k / 9.6 k / 19.2 k bps
- Remote I/O：57.6 kbps 或 115.2 kbps / 230.4 kbps（依节点配置）
- 最大节点（DH+）：64 节点（octal 节点地址 0–77，需唯一）
- 最大线缆距离（DH+）：约 3,048 m（10,000 ft）@ 57.6 kbps，1,524 m @ 115.2 kbps，762 m @ 230.4 kbps（Belden 9463）
- 诊断 LED：每通道 1 个状态/活动指示灯
- 最大卡数/系统：最多 4 张（通过跳线设 Card ID）
- 功耗：+5V DC ≈350 mA（典型），由 PCI 槽取电
- 工作温度：0 ～ +60℃
- 存储温度：-40 ～ +85℃
- 湿度：5 ～ 95% RH 无凝露
- 配套软件：RSLinx Classic（PKTx 驱动）、RSLogix 5 / 500、RSView 等
- 支持 OS（历史）：Windows NT 4.0 / 2000 / XP（32-bit），部分 32-bit Win7 可跑，Win10+ 无官方驱动
- 电缆/附件：1784-CP12（DH+ 3-pin→DB9 编程电缆）、1784-CP7（DH-485）、需配 1784-U2DHP 或 1784-PT 做终端电阻（视网络）
产品介绍
1784-PKTX 是罗克韦尔为淘汰 ISA 槽后推的 PCI 版 DH+ 接口卡，解决工程站连 PLC-5 或 SLC 5/04（DH+口）做编程监控的问题。单通道设计，CH1A 跑 DH+ 或 RIO Scanner，CH1C 跑 DH-485，配合 RSLinx Classic 的”Allen-Bradley 1784 PKTx for DH+”驱动直接挂网。它是 ISA 版 1784-KTX 的正统替代——但注意：不是 PCI Express（PCIe），新主板若无传统 PCI 槽（带 5V 键值）插不进或用不了。
坦白讲，这卡随 PKTx 系列 2022 年全线下市，新电脑基本没 PCI 槽，目前价值纯属老线 MRO 或保留一台带 PCI 槽的 legacy 编程工控机。DH+ 网络不想碰 PCI 卡可考虑 1784-U2DHP（USB→DH+ 适配器），但要确认你的 RSLinx 版本支持且 DH+ 节点数够用。双口需求选 1784-PKTXD（已同步 EOL）。
应用场景与行业案例
我在现场最烦的是：PLC-5 产线半夜改程序，笔记本只有 USB/Type-C，翻出 1784-PKTX 插老工控机——结果发现上次维护拔卡时静电打坏金手指。DH+ 网没别的方便入口（EN2T 老 PLC-5 没以太网），卡挂掉=当天无法在线修改。所以老厂最好留一台专用编程站，卡常年插着别动。
典型适用场景：
- 石化/冶金老线 PLC-5 系统——工程员工位机插 PKTX 卡直连 DH+ 网做程序上载/下载和修改
- 汽车总装 SLC 5/04（DH+口）产线——保留 DH+ 网做 HMI 数据采集，不改造以太网
- 备件房 legacy 编程工控机——预装 WinXP/Win7-32bit + RSLinx + PKTX 卡，专用于现场紧急排故
- MRO 替换——原机 1784-KTX（ISA）因工控机换代无法使用，升级为 PCI 槽 + 1784-PKTX
真实案例：
西南某化肥厂氨合成 PLC-5/40E 控制站，工艺微调需在线改定时器预设。原编程本是 DOS 时代用 1784-KTX + 笔记本做的，现有机无 ISA 槽。库房翻出一块测试好 1784-PKTX 插进备用 Advantech IPC-610（带 PCI 槽），装 RSLinx Classic 2.57（32-bit XP），配 PKTx 驱动设节点地址 77（八进制，避开网内 PLC 节点 1/2/3），接 1784-CP12 到 DH+ 网——Auto Configure 找到网络上 3 台 PLC-5，上载程序修改、下载回写，全程 20 分钟。老师傅感慨：这卡早该留一块在编程机里别动。
常见问题解答 (FAQ)
Q1：1784-PKTX 能插现代主板的 PCIe x16/x1 槽吗？
不能。PKTX 是标准 32-bit PCI（122-pin），物理和电气与 PCIe 不兼容，硬插会损卡和插槽。必须找带传统 PCI 槽（通常带长 PCI 插槽、支持 5V 键值）的工控机或老式台式机。部分新主板已完全取消 PCI，这种情况考虑 1784-U2DHP（USB→DH+）或 1756-DH/DHRIO 模块通过 Ethernet 桥接。
Q2：停产了有无官方替代？1784-PKTXD 能替吗？
PKTx 系列整体 EOL（2022 年）。1784-PKTXD 是双通道版（CH1+CH2 均支持 DH+/RIO，CH1C DH-485），软件驱动相同，可向下兼容替代单通道 PKTX 用途——只要你有 PCI 槽且能找到 NOS。新方案推荐 1784-U2DHP（USB to DH+ Adapter，Rockwell 仍有售/支持需核实最新状态）或通过 ControlLogix 1756-DH+ 模块桥接以太网访问 DH+ 网。
Q3：Windows 10/11 64位能用吗？有驱动吗？
官方无 Win10/Win11 64-bit 驱动。实测多数情况无法安装或蓝屏。建议保留一台 32-bit Windows XP / Win7（32-bit） 编程工控机跑 RSLinx Classic 2.5x～3.7x 版本（需 PKTx 驱动组件）。部分用户用虚拟机 + USB DH+ 适配器绕过，但 PCI 卡直通虚拟机极难，不推荐。
Q4：DH+ 网络节点地址怎么设？会和 PLC 冲突吗？
PKTX 卡在 RSLinx 配置时手工指定 Octal 节点地址（0–77，如设 77 octal = 63 decimal）。必须确保与网上所有 、SLC、PanelView 节点地址不重复，否则 DH+ 令牌传递紊乱导致全网通信中断。我习惯预留高位节点（如 75/76/77 octal）专给编程站用。
