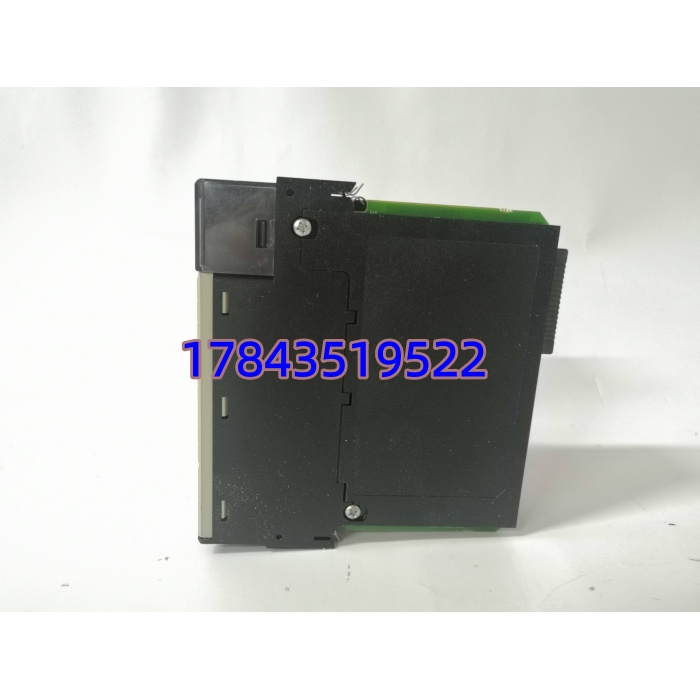

描述
产品详情
· 型号：1756‑ENBTA
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：ControlLogix 5000 — EtherNet/IP Communication Module（Enhanced w/ Time Sync & Crypto）
规格参数
- 目录号：1756‑ENBTA
- 产品类别：ControlLogix EtherNet/IP 通信模块（Enhanced 版，在 1756‑ENBT 基础上增加 IEEE 1588/NTP 时间同步及三元加密 CIP Security 支持，依 FW 版本）
- 适用机架：Allen‑Bradley ControlLogix 5550 / 5560 / 5570 / 5580 系列机架（1756‑Axx 背板），需 1756‑PAxx / PSxx 电源模块
- 网络接口：1× 10/100Base‑TX RJ45（Auto‑MDIX），部分 Series D 支持 1000Base‑T 需核对手册；也可通过 1756‑EN2T/EN3T 选双口版本（1756‑ENBTA 为单口，注意与 EN2T 区分）
- 背板电流消耗：典型 700 mA @ 5 V DC（约 3.5 W），具体依 Series 核对安装手册
- 通信协议：EtherNet/IP（Implicit I/O + Explicit MSG）、CIP、HTTP Web Server、SNMP v1/v3、BootP/DHCP、NTP（客户端）
- 最大 I/O 连接数：典型 128 个 E/IP I/O 连接（依控制器及 FW，实际建议 ≤ 100 保余量）
- 最大 MSG 连接：受控制器内存限制，典型 256 条
- CIP Security：支持（需 Studio 5000 v30+ 及模块 FW v20+ 且 Series C/D），含三元认证/加密——老 FW 无此功能
- 时间同步：支持 IEEE 1588‑2002（PTP）及 NTP 客户端，可用于控制器时钟同步

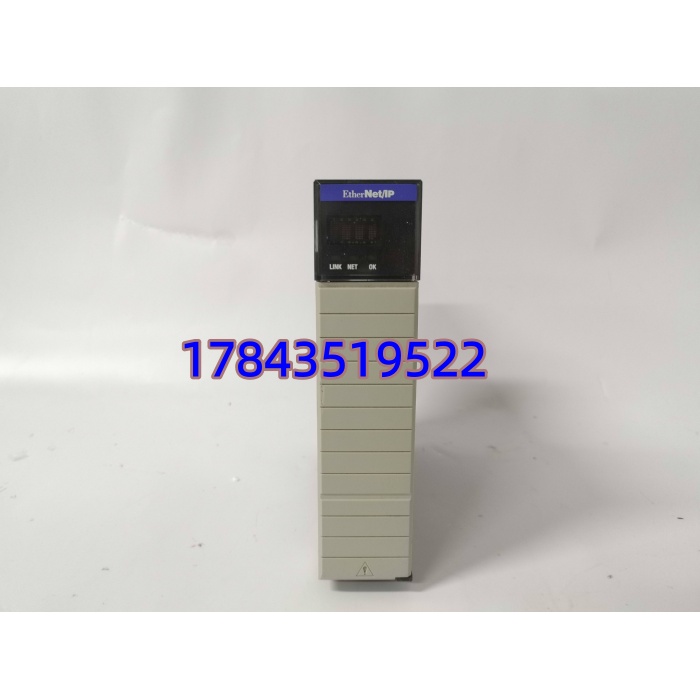

- 状态指示：MOD（Module Status）、NET（Network Activity）、MS（Major/Minor Fault）、I/O、Link/Act LED
- 组态软件：Rockwell Studio 5000 / RSLogix 5000 + RSLinx Classic；IP 初始通过 BootP 或 DHCP 或 Serial Port（1756‑CP3 电缆）
- 安装槽位：任意 ControlLogix 背板槽位（建议远离 CPU 槽便于网线走线），占用 1 槽
- 工作温度：0℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5% ~ 95% RH 非冷凝
- 认证：cULus、CE、KC、ATEX/IECEx Class I Div 2 Grp A‑D T4（需核对具体证书）
- 物理尺寸：标准 ControlLogix 单槽，约 165 × 33 × 140 mm，重约 0.2 kg
⚠️ 关键区分：1756‑ENBTA ≠ 1756‑ENBT ≠ 1756‑EN2T ≠ 1756‑EN3T。
- ENBT：基础 E/IP，无 CIP Security，无 IEEE1588
- ENBTA：A=Advanced，增加 NTP/PTP 时间同步 + CIP Security（FW 允许时）
- EN2T/EN3T：双 RJ45 端口（DLR 环网能力），性能更高
采购前确认原柜拆除模块完整丝印——混用功能缺时间同步会影响 SOE 对齐。

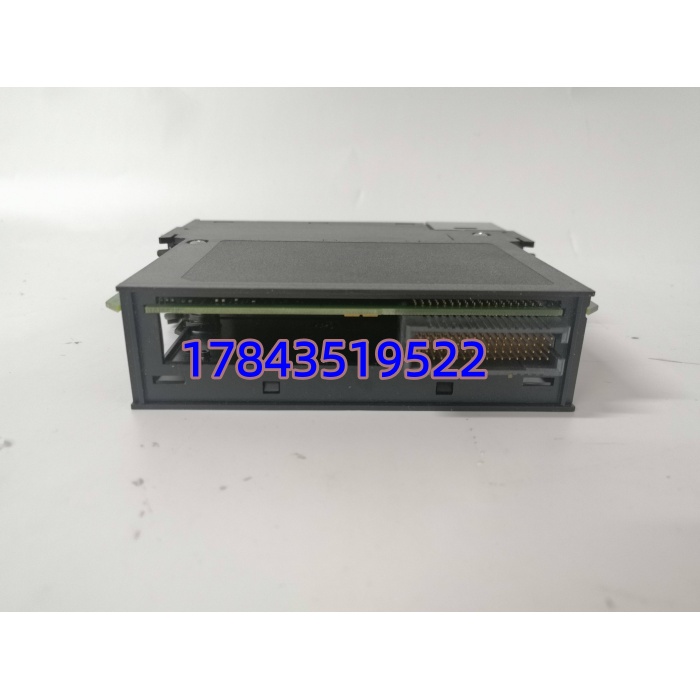

产品介绍
1756‑ENBTA 是 ControlLogix 平台的 EtherNet/IP 通信模块，插在机架背板上让 PLC 接入厂区以太网——上连 FactoryTalk/SCADA/IT 网做数据交换（MSG、OPC、Web 页），下带远程 E/IP 从站（Point I/O、PowerFlex、PanelView Plus）。相比基础版 1756‑ENBT，ENBTA 增加了 IEEE 1588 / NTP 时间同步和 CIP Security 三元加密支持（需较新 FW），适合有多控制器时钟对齐或等保要求的装置。
坦白讲这卡最常见的坑不是坏，是：① IP 配置丢 BootP 没设固定 IP 导致每次重启改地址；② FW 版本与 Studio 5000 不匹配报”Module Mismatch”；③ 老 Series A 无时间同步，换新版 Series C/D 前要确认控制器兼容。该模块 MTBF 较高，属老厂延寿必囤慢动件，新项目多推 1756‑EN2T/EN3T（双口 DLR）。
应用场景与行业案例
我在现场遇过汽车厂焊接线——三条 1756‑L55 控制器因无时间同步，SOE 记录差 2~3 秒没法串联分析撞枪原因。后换成 1756‑ENBTA 配 NTP 指向厂内时间服务器，控制器时钟偏差 <50 ms，故障复现一次就定位到机器人干涉区逻辑漏洞。这就是 ENBTA 比 ENBT 多花那点钱的价值。
典型场景：
- 汽车/离散制造柔性线 — 多 ControlLogix 控制器需时钟同步做跨站 SOE 分析，ENBTA + NTP 解决
- 过程行业 MES/SCADA 对接 — 化工厂 DCS 层通过 E/IP 读 PackML/批次数据，ENBTA 接厂区 OT 网络
- 电力/水处理远程站 — 通过光纤收发器转以太网上联调度网，Web Server 页做快速诊断
- 食品饮料包装线 — 与 PowerFlex 755/525 变频器 E/IP 通信，Produced/Consumed Tag 减编程量
真实案例：华东某汽车零部件厂，ControlLogix 5555 机架原配 1756‑ENBT，大修扩容后 IT 部门要求设备支持 SNMP v3 且禁止明文 BootP——ENBT 不满足。采购 1756‑ENBTA（Series C FW v21），Studio 5000 里 I/O Configuration 直接替换（同 Slot，ENBTA 向下兼容 ENBT 组态），IP 改为静态绑定 MAC，BootP 关掉，SNMP Community String 设只读。下载后网络正常，CIP Security 暂不启用（需全线升级）。全程未改逻辑，15 分钟恢复。
