描述
产品详情

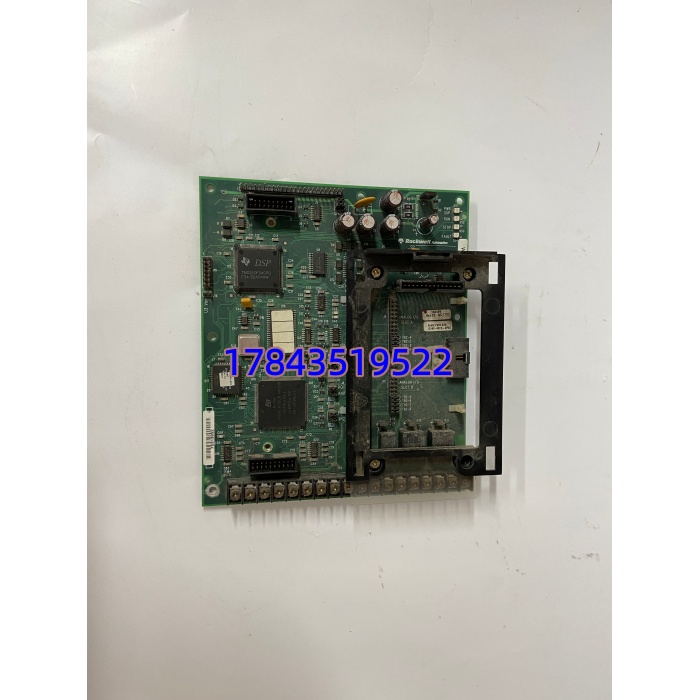

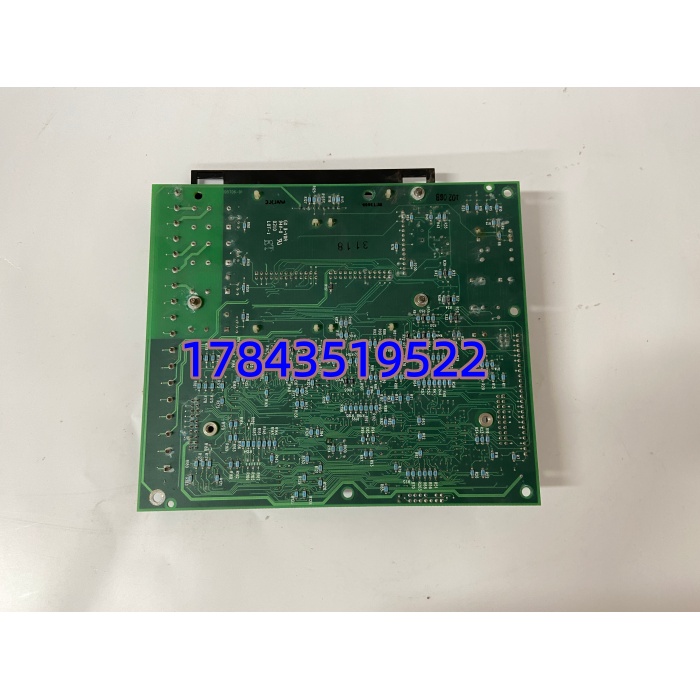

· 型号：1336F‑MCB‑SP2G
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：1336 PLUS II 系列交流变频器 — Main Control Board（MCB）
规格参数
- 模块性质：1336 PLUS II 变频器主控微处理板（CPU Board），驱动器的控制”大脑”
- 兼容机型：1336 PLUS II 系列 Frame B、C、D、E、F、G（230V/460V/575V 级均通用，以机身铭牌为准）
- 控制模式：V/Hz（V/F）、无传感器矢量控制（Sensorless Vector）
- 通讯接口：SCANport（与 Remote I/O、DeviceNet 适配器对接）、RS‑232/RS‑485（编程口）
- 模拟输入：2 路（0‑10V DC 或 4‑20mA 可设），分辨率 10 位典型
- 模拟输出：2 路（0‑10V DC 或 4‑20mA 可编程，用于频率/电流反馈监视）
- 数字 I/O：通过端子排或扩展 DI/DO 卡接入，MCB 本身处理逻辑
- 可编程继电器输出：CR1/CR2/CR3（典型 250V AC 2A NO/NC，用于运行/故障接点）
- 状态指示：4× LED（Run、Fault、Comm 等），便于现场快速判故
- 逻辑供电：由变频器内部 24V DC 逻辑电源供给（MCB 自身不从外部取强电）
- 工作环境：0～+50°C，5～95% RH 非凝露
- 安装形式：插入 1336 PLUS II 驱动器内部专用插槽（门板后），通过多芯排线与功率单元连接
- 认证：UL、CSA、CE（以原厂数据手册为准）
- 备注：SP2G 与 SP2H 为同级不同固件/版本，更换前核对驱动当前固件兼容性
产品介绍
1336F‑MCB‑SP2G 是 Allen‑Bradley 1336 PLUS II 变频器的主控板——简单说就是 VFD 里的 CPU。它跑矢量控制和 V/F 算法，采集外部模拟量/数字量指令，输出 PWM 给功率单元，同时管 SCANport 通讯、参数存储和故障诊断。1336 PLUS II 虽已被 PowerFlex 700 系列取代，但在大量老产线（造纸、石化辅机、水厂）仍在跑，这块板子基本就是为 MRO 坏件替换准备的。
有一点要注意：换板后参数通常不自动继承（EEPROM 部分参数存 MCB，部分存 NVRAM 在驱动本体——各版本不一），必须提前用 DriveExplorer 或面板读出上传参数文件，换完 Download 回去，否则电机可能飞车或报 Config Error。我现场遇到过换板没传参数直接合闸，收卷机满速冲出去——教训。
应用场景与行业案例
痛点切入
1336 PLUS II 主控板电容老化或雷击后通讯口挂掉，变频器报 “MCU Fault” 或 “Config Err” 无法清除，整机锁死。这种时候修板不如直接换 MCB——特别是老装置原厂已停产，有块良品备件就能半小时恢复，不用整台 VFD 升级（牵涉到 PLC 通讯重组态）。
典型场景
- 造纸/浆厂 — 退卷/放卷分部传动 1336 PLUS II，Frame D/E 驱动 75‑150kW 电机，MCB 故障致全线停
- 水处理/泵站 — 鼓风机、提升泵 VFD，SCANport 接 PLC‑5/SLC500，换 MCB 恢复 Remote I/O 通讯
- 石化辅机 — 引风机、循环水泵 1336 驱动，利用 CR1 故障继电器接点接入 DCS 硬接线报警
- 包装/印刷 — 收放料轴速度同步，无感矢量模式下需 MCB 正确跑 PI 调节
真实案例
华南某水厂三台 1336 PLUS II Frame E（460V 160kW）驱动鼓风机，暴雨天雷打在进线柜，#2 变频器上电报 MCU Fault 红灯，面板无响应。量内部 24V 逻辑正常，判断 MCB 通讯协处理器挂了。库房有一块 1336F‑MCB‑SP2G 测试良品，先通过 HMI 面板上传#1 变频器参数存档（同型号同功率），断电开盖拔旧插新，Download 参数，合电 — RUN 灯亮，恢复曝气。全程 22 分钟，没动 PLC 程序。厂长说”幸亏没听集成商让整套换 PowerFlex 700″。
