描述
产品详情

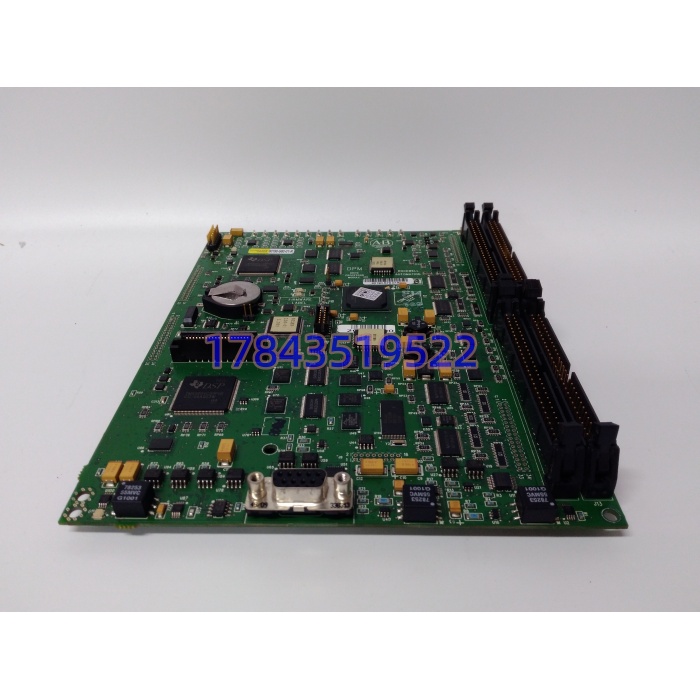

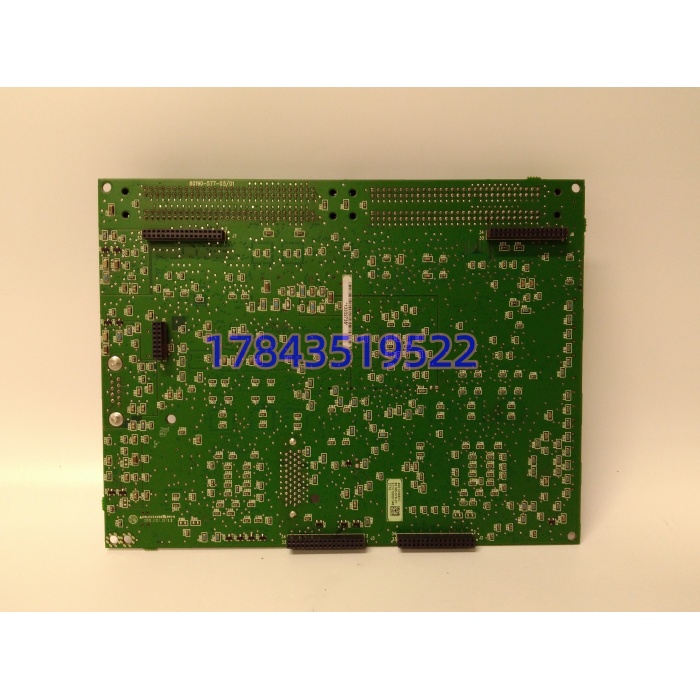

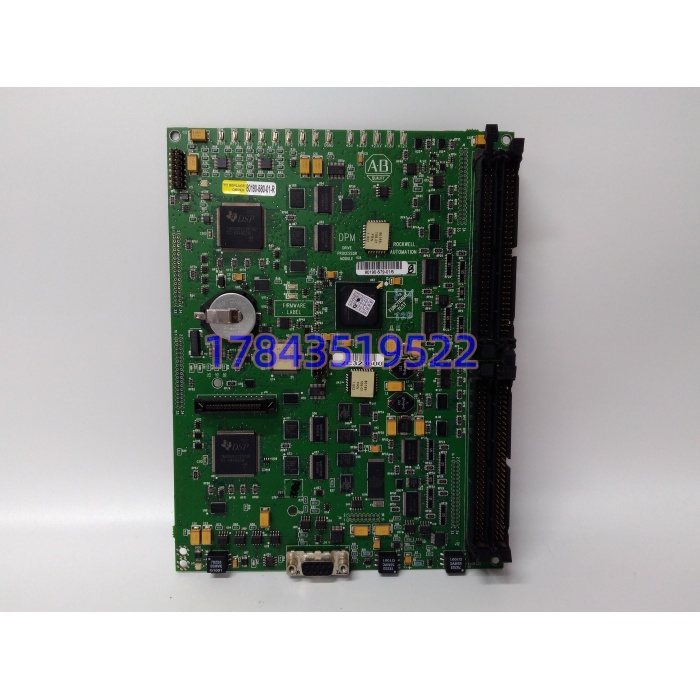

· 型号：80190-580-51
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：1336 PLUS II / 1394 伺服驱动机箱内部接口板
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 部件号 | 80190-580-51 |
| 适用系统 | 1336 PLUS II 变频器、1394 伺服控制器、Force 系列驱动机箱 |
| 板卡属性 | 机箱内部固定安装件（非外插 I/O 模块，不占 PLC 槽位） |
| 电气角色 | 直流母线分配、控制电源汇流、门极驱动信号路由、故障反馈汇集 |
| 母线承载 | 依机箱电压等级（1336 常见 460VAC 级，对应 DC 母线 ~650VDC），铜排焊脚设计 |
| 控制电源 | 24VDC 逻辑电、±15V 模拟电、5V 数字电，经板上保险/磁珠分配至各子卡 |
| 信号接口 | 多组插针座对接功率卡/控制卡，含 PWM 脉冲、故障跳闸、温度反馈、使能互锁 |
| 保护元件 | 板上含快熔保险丝、TVS 管、RC 吸收回路（依版本），抗换向过压 |
| 指示 | 无独立面板 LED，依赖整机状态灯（Power/Ready/Fault） |
| 安装 | 螺栓固定于机箱内壁或导轨支架，多颗 M4/M6 螺丝+定位销 |
| 散热 | 被动散热，靠机箱整体风道，板面无独立散热器 |
| 工作温度 | 0~+50℃（机箱内部风冷环境，非独立标称） |
| 湿度 | 5–95% RH 非冷凝 |
| 尺寸重量 | 约 250×180×25mm / 0.6kg（依机箱版本） |
| 生命周期 | 1336/1394 系 Rockwell 已 EOL，80190-580-51 按停产备件流通，升级路径指向 PowerFlex 750/755 系 |
| 市场混淆 | 被误标为”80190-380-51-R””80190-520-51″等同系变体，采购需核对完整号 |
产品介绍
从 A 场景痛点切：驱动机箱里最容易被忽视的不是 IGBT 炸，而是这块趴在侧壁的接口板慢慢失效——铜排焊脚热循环疲劳微裂、控制电源分配路上的磁珠老化、快熔保险丝簧片松弛，表现出来的故障是”偶尔 Ready 灯灭””上电报 F12 母线欠压””运行中无故跳闸但 IGBT 和电容都测着好”。严格来说 80190-580-51 不是”买一张插上就修好”的那种卡，它是机箱内部固定件，换它需要整机拆盖、拔掉所有子卡、松多颗螺丝、重新打扭矩装回去，工作量等于半个驱动大修。某个钢铁厂热连轧线碰过，1336 PLUS II 驱动飞剪电机，每月随机跳一次 F12，IGBT 和电容全换过还是犯，最后拆箱发现 80190-580-51 上母线铜排焊脚有一圈热疲劳裂纹，肉眼几乎看不见，上电后受热膨胀才接触不良。换板后一年没犯。事后库存策略从”驱动整机备 1 台”改成”整机备 1 台 + 80190-580-51 单板备 2 张”，因为板比整机便宜十倍，占仓也小。
它的供应链价值在”老驱动不敢迁，但内部接口板会寿终”。TCO 算一笔：一条 1998 年的热连轧线，12 台 1336 驱动跑飞剪和活套，重迁到 PowerFlex 755 要改传动柜尺寸、重做端子排、改 Logix 程序里轴控 FB，停机窗口三周起步，人工比二十张 80190-580-51 贵五十倍。所以在线 1336/1394 机群，这张板归 A- 类，按在线驱动数 6:1 备单板冷备；换板不是换完就走，要重新打母线铜排螺丝扭矩（典型 5–8 N·m）并用热像仪跑满载温升确认无热点。别信”板子没坏不用备”——这货的失效模式是渐进式接触不良，不是突然死透。
应用场景与库存策略
驱动内接口板最阴的故障：不是上电炸机，是”热机后才出问题”——冷态开机一切正常，跑满负荷 40 分钟后板面某焊脚因热膨胀接触电阻飙升，母线电压跌落报欠压，停机冷却后又自动恢复，运行查了一周以为电网晃电。
- 钢铁热连轧飞剪/活套：1336 PLUS II 驱动，非它不可因机箱尺寸和铜排布局绑死，外移 PowerFlex 要改柜体。建议在线每 6 台驱动备 1 张 80190-580-51 冷备，螺丝扭矩扳手随备。
- 造纸传动 1394 伺服：多轴同步，接口板故障导致一轴失步全线降速。建议 A- 类 Last-time-buy 2 张封库，采购时要求同 Rev 版。
- 油气压缩机 VFD 房：1336 系在户外房，昼夜温差大加速焊脚疲劳。建议备 1 张周转，每两年做一次驱动内热像普检。
- 老厂改造规划：1336/1394 想升 PowerFlex 750。建议整机替换而非试图修旧，80190-580-51 只作应急续命，不投入新项目。
- 备件商混发高发：采购规范强制附”实物正面 80190-580-51 激光标 + 完整号不缺段 + 铜排焊脚无补焊痕迹 + 板上保险丝规格照”，收货先对再签。
真实案例：2019 年华北某 1780 热连轧，F2 机架 1336 PLUS II 驱动飞剪电机，夏季每周二下午（车间空调负荷高峰+轧制节奏密）随机报 F12 母线欠压跳闸一次，冷却 20 分钟重启又正常。电气班换了母线电容、IGBT 模块、充电接触器、甚至查了进线变压器，耗了三周。最后请退休老技师拆机箱盖板，热像仪扫到 80190-580-51 上母线铜排焊脚处局部温升比周围高 18℃，肉眼可见焊脚一圈微裂纹。库存那张冷备是同 Rev 版，换板时按老技师要求所有母线螺丝重新打 6.5 N·m 扭矩，上电后热像复扫无热点，至今四年没犯。事后 PM 工单加：”1336/1394 驱动每两年做一次满负荷热像扫描，重点查内板焊脚/母线连接”，备件台账把 80190-580-51 单列 A- 类，不再只备整机
