描述
产品详情

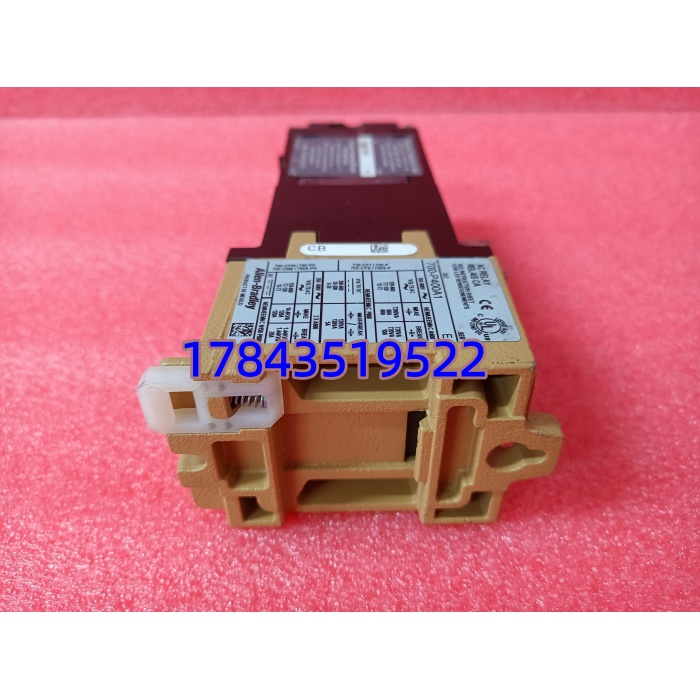

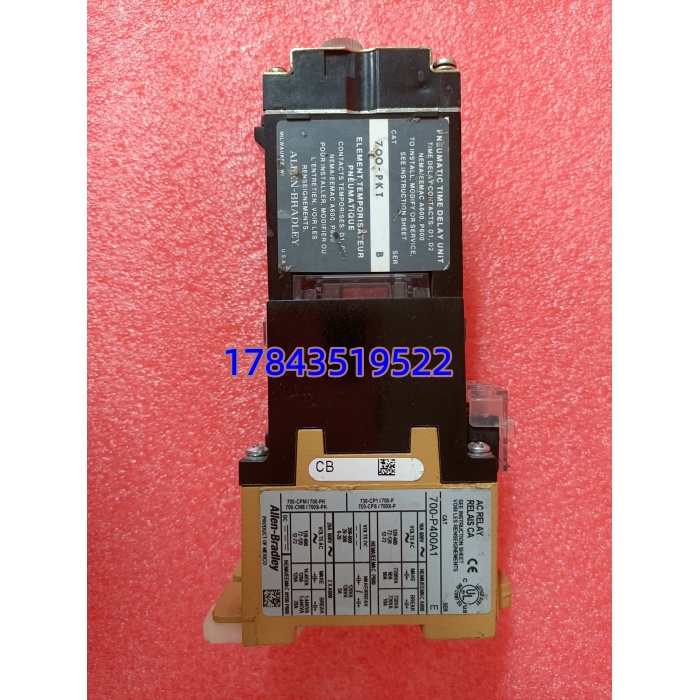

· 型号：700-PKT B
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：Bulletin 700-P — PK Series NEMA Heavy-Duty Control Relay（Blank Relay）
规格参数
- 完整型号：700-PKT B（PK=700-P系列带螺丝端子/open型，T=3PDT三刀双掷，B=Blank Relay本体不含线圈）
- 产品类型：NEMA Class A 重载控制继电器基座（Contact Deck），需单独配线圈组件（700-Nx系列，如700-N400 24VDC或700-N220 120VAC）
- 触点形式：3PDT（3 Form C / 3NO+3NC 可转换），6枚银镉氧化物触点
- 触点额定电流：10 A @ 120/240/480 V AC（阻性），600 V AC max
- 触点额定功率：1/2 HP @ 120V AC，1 HP @ 240V AC（NEMA A600/P600）
- 机械寿命：>10,000,000 次操作（无负载）
- 电气寿命：约 500,000～1,000,000 次 @ 额定负载（依负载类型）
- 线圈配置：本体系Blank Deck，线圈电压由所选700-N系列线圈插片决定（常用 24V DC / 120V AC / 240V AC）
- 端子类型：#8–32 螺丝端子，可接受环型/叉型端子（ring tongue）或裸线
- 安装方式：面板/底板螺钉安装；PK系列本体可卡入配套DIN导轨适配器（700-DRA等）

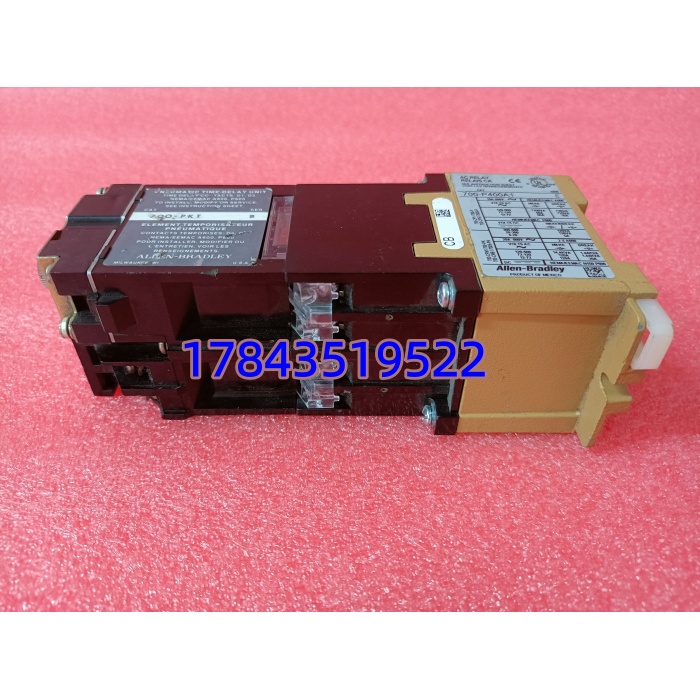

- 附件支持：可叠装气动延时模块（On-delay / Off-delay 0.1–60s）、机械闭锁附件、浪涌抑制器、附加触点组（Adder Deck）
- 认证：UL Listed / CSA Certified / CE标记 / 符合 IEC 60947-5-1/ NEMA ICS 2-2000
- 工作温度：-25～+55℃（继电器本体），存储 -40～+85℃
- 尺寸（约）：70×50×30 mm（不含线圈凸起），重量≈180–220 g
- 备注：700-PKT B ≠ 700-PHT（带保持线圈）≠ 700-PET（带电子延时），仅为3PDT触点基座
产品介绍
700-PKT B 是AB Bulletin 700-PK系列的NEMA重载继电器——但它只是触点基座（Blank Relay），不含线圈。你要另配700-N系列线圈插片（如700-N400是24V DC线圈、700-N220是120V AC线圈）才能工作。触点配置是3PDT，也就是三路都带常开+常闭可转换，适合需要反馈触点或互锁的老机床、磨床控制盘。
坦白说这东西在美国老产线上遍地都是，新设计多改用700-S安全继电器或紧凑型ICE cube，但老柜子换整排不现实。700-PKT B 流通多为拆机或NOS（New Old Stock），买时注意触点烧蚀程度——看银合金触头是否发黑凹陷超1mm深，太深的带大感性负载容易粘死。线圈组件别搞混：700-N系列老版和新版插脚兼容但要注意电压等级标识。
应用场景与行业案例
痛点切入
某进口磨床控制盘里700-PKT B驱动液压阀和主轴接触器，某天主轴不自锁——查是PKT B其中一路常开触头熔焊。原设计整排六只700-PK混用，改700-S系列要改钻孔安装位和线号。库房有拆机700-PKT B（触头良好），只换本体保留原线圈和接线，五分钟恢复，省了重新下线标号。
典型场景
- 机床/冲压线 — 主轴/液压泵启停控制，3PDT提供运行反馈NO+故障NC各一路给PLC DI
- 橡塑挤出 — 加热区风机、冷却水泵顺序控制，PK系列耐震动不易松端子
- 水/废水泵站 — 老式就地控制箱，配合按钮盒做手动/自动切换（需闭锁附件）
- 包装/印刷机械 — 需机械式硬触点隔离强电与弱电DI的场合，PK比电子固态更抗浪涌
真实案例
华南某汽配厂进口曲轴磨床，操作台内一排700-PKT B（配120V AC线圈）控制砂轮升降与磁性过滤器。夜班砂轮不抬，急停拍下查线——PKT B第2组NO触头因长期带感性负载烧粘结。库房刚好有一块拆机700-PKT B（同触点基座无线圈），断电拆下旧本体、保留原700-N220线圈插片原位压入新基座、复装端子。全程未动线圈线和负载线，试机正常。老师傅说：这种NEMA老继电器好处就是触点基座和线圈分离，坏哪换哪，比整体换省一半钱。
