描述
产品详情

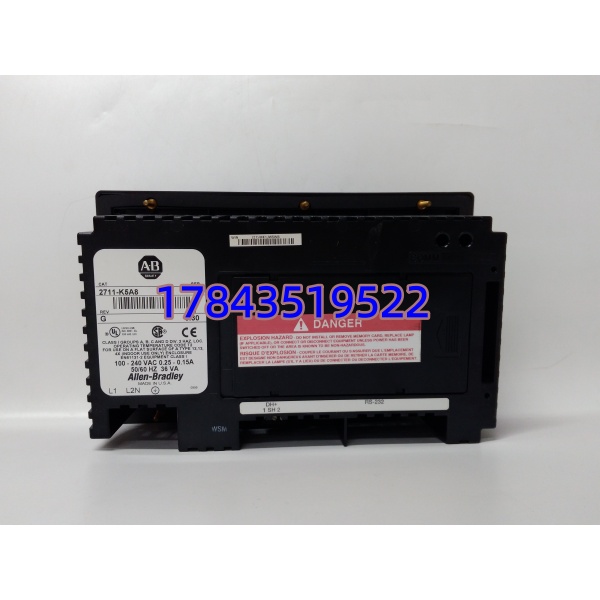

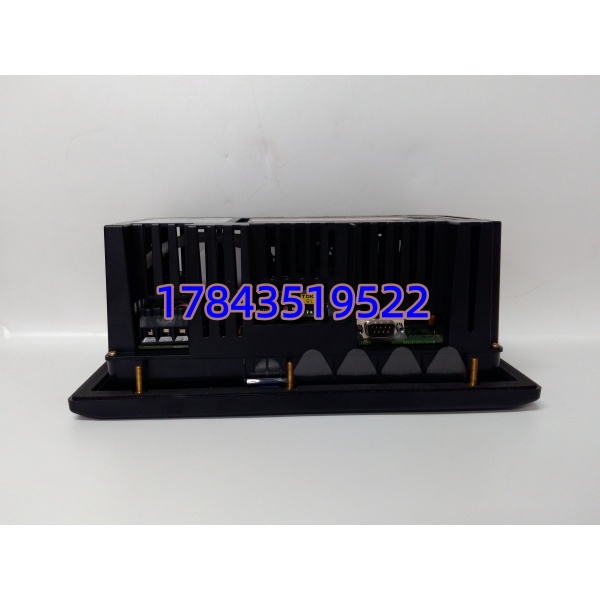

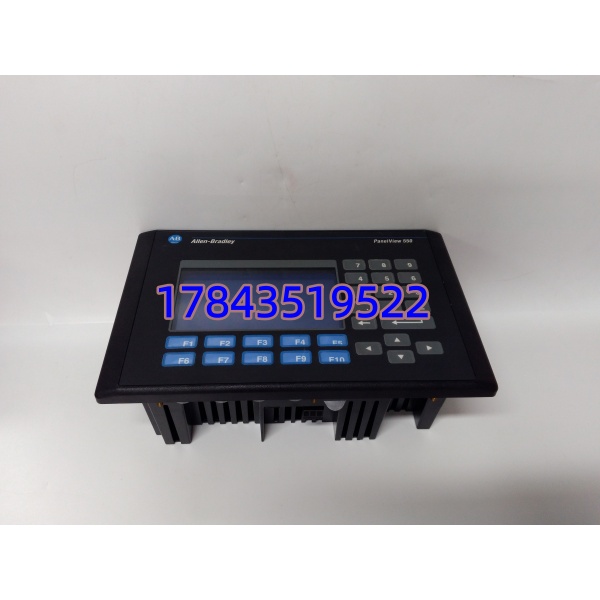

· 型号：2711-K5A8
· 品牌：Allen-Bradley（罗克韦尔自动化）
· 系列：PanelView Standard 550
规格参数
- 制造商：Allen-Bradley / Rockwell Automation
- 产品类型：PanelView 550 标准操作员终端
- 显示屏：5.5英寸单色透反射式LCD，蓝色模式
- 分辨率：256 × 128 像素
- 显示区域：120 × 60 mm
- 背光寿命：100,000 小时（LED）
- 操作方式：键盘输入（10个功能键 F1-F10 + 数字/导航键）
- 通讯端口：DH+（Data Highway Plus）、RS-232（打印机）
- 内存：170 KB 应用运行空间；240 KB 非易失性闪存（含文本与位图）
- 电源输入：85 – 264V AC，47 – 63 Hz
- 防护等级：NEMA Type 12/13、4X（仅限室内）、IP54、IP65
- 工作温度：0°C 至 +55°C
- 外形尺寸：167 × 266 × 106 mm
- 重量：约 1.36 kg
- 产品状态：已停产（Discontinued / Obsolete）
产品介绍
在某个老车间里摸爬滚打过的工程师都懂，触摸屏有时候就是“添乱”——手上沾了油污、戴着棉手套，点半天没反应，还不如按实体键来得痛快。2711-K5A8就是给这种场景量身定做的。 它属于PanelView Standard 550系列里的键盘型终端，5.5寸单色屏配一排实实在在的F1到F10功能键，按下去就有反馈，心里踏实。这玩意儿最大的本事是自带DH+通讯口，能直接挂到SLC 500或PLC-5的DH+网络上，跟控制器交换数据——这是它跟那些只有RS-232口的低端屏最大的区别。另外，它后面还有个RS-232口，专门用来接报警打印机，把故障日志直接打出来，方便操作工交接班的时候签字确认。
严格来说，这型号已经停了好几年了， 罗克韦尔现在主推的是PanelView Plus系列，系统底层架构完全不同。你现在能买到的货，基本是渠道里剩下的New Surplus库存，或者是经第三方检测过的二手拆机件。采购这块屏的关键考量不是“功能好不好”，而是“还能撑多久”。如果你是给一条老线做最后几年的维护，手头没有备件的话，建议尽早动手扫一块——市面上串号齐全的在役屏幕一天天在减少。
应用场景与库存策略
碰到过一个做汽车零部件的厂子，流水线上用了七八块2711-K5A8做工位操作屏。有一天其中一块屏幕花屏了，拆开发现是背光驱动板烧了。他们之前完全没备件，临时从网上找了一块二手的，结果到货后发现固件版本不对，跟PLC通讯死活连不上——折腾了三天，那条线直接停了三天。停线损失够买十块屏了。
典型场景与备货建议：
- 离散制造（工位操作站）：车间油污大、操作工戴手套，按键式HMI比触摸屏靠谱得多。10个功能键可以自定义成“启动”、“停止”、“急停”、“速度设定”这些高频操作。建议每个工位备1块冷备件，统一存放在车间备件柜里。
- 包装/灌装设备（参数设定与监控）：操作工通过数字键输入包装尺寸、灌装量等参数，单色屏显示当前产量和故障代码。现场环境潮湿，防护等级IP54是基本门槛。建议与2711-NC13通讯电缆一同储备，线缆坏的概率比屏幕本身高。
- 老旧系统改造过渡期：PLC还是SLC 500或PLC-5，系统短期内不打算整体升级，但操作屏陆续老化。建议统计所有在役的同型号屏幕数量，按20%-30%的比例一次性补足备件，作为“退役前的最后一批补给”。
真实案例：
有个做水处理的项目，用的是2711-K5A8配SLC 5/04控制器，DH+网络上挂了4个操作站。其中一台屏的按键不灵了，按F1出F3的效果。他们当时从一家第三方维修商那里买了一块“翻新”件，结果装上去之后DH+网络通讯时断时续，排查了两天才发现是翻新时网口焊接没处理好，信号阻抗不匹配。从那以后，他们定了个规矩：所有停产HMI的备件采购，必须要求供应商提供通讯端口测试报告——用示波器打DH+波形，确认信号幅度和上升沿符合规约要求，否则不收货。
