描述
产品深度介绍
PLC-5 机架上 RIO 扫描器突然报”Adapter 3 Not Responding”，下游 8 个 FLEX 站 64 点数字量全灰，输送线急停——这种半夜呼叫，十有八九是 1794-ASB 这小块适配器先跪了。它是 Allen-Bradley FLEX I/O 家族里跑 RIO（Remote I/O）协议的那个”翻译官”，前面咬 Belden 9463 屏蔽双绞线连 PLC-5/SLC 500 的 RIO 扫描口，后面卡 FLEX 底座给背板供 5VDC（内部把 24V 转 5V），最多拖 8 个 1794 系列 DI/DO/AI/AO。本身不跑逻辑，但它是 RIO 主从架构里从站存在的唯一证据——它没心跳，主站就当你整个远程柜消失了。
这块适配器值钱在”老系统续命”。RIO 是 AB 上世纪 90 年代协议，ControlLogix 原生不吐 RIO，老厂不想重拉 Ethernet/IP 就得靠 1794-ASB 续着 PLC-5 的资产。Ser E 之后（2004 年起）的 1794-ASB 才认 32 点 FLEX 模块和 Autobaud 230.4k 模式，老 Ser C/D 插新 32 点模块会认不全——这是采购最容易栽的版本坑。原厂 1794-ASB 已归”成熟/限供”档，美国库存商交期 8-20 周，国内厦门/深圳有 US 拆机或 TH 库存的现货商 1-3 工作日发，全新原装和测试好件价差约 2 倍。提醒一句：1794-ASB 是 RIO 适配器，不是 1794-ADN（DeviceNet）也不是 1794-ACN（ControlNet），卖家页把这三个混着写是常态，闭眼按”ASB”搜容易买错。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块型号 | 1794-ASB（Ser E / 1794-ASB/E） | Rockwell 原厂号 |
| 产品类型 | FLEX I/O 远程 I/O 适配器 (RIO Adapter) | 非 DeviceNet/ControlNet |
| 通信协议 | AB Remote I/O (RIO)，主从轮询 | 非 Modbus、非 Ethernet/IP 原生 |
| 速率 | 57.6 / 115.2 / 230.4 kbps（拨码 Autobaud） | Ser E 起支持 230.4k + 32点模块 |
| 通信口 | 1×RIO 口（接 Belden 9463 或等效屏蔽双绞） | 无独立以太网口 |
| 扩展能力 | 单适配器最多 8 个 FLEX I/O 模块（Ser E+ 支持 32点模块） | 超 8 模块需加 1794-ASB2 双槽 |
| 输入电压 | 19.2 – 31.2 VDC（标称 24VDC，部分资料下限写 11VDC 含纹波） | 由 FLEX 电源模块（如 1794-PS13）供 |
| 自耗电流 | 330mA@24V / 450mA@24V（不同资料） | 功耗约 4.6W@31.2V |
| 背板输出 | 内部 24V→5V 转换，FlexBus 最大约 640-650mA | 给后级 I/O 模块逻辑电 |
| 隔离 | 用户电源 ↔ FlexBus 500VAC | — |
| 配置 | 物理拨码设 RIO 站地址（0-77 范围依扫描器） | 无软件下装，拨错地址即离线 |
| 安装 | 35mm DIN 导轨 / 面板，FLEX 底座卡扣 | 支持 RIUP 受控热插拔 |

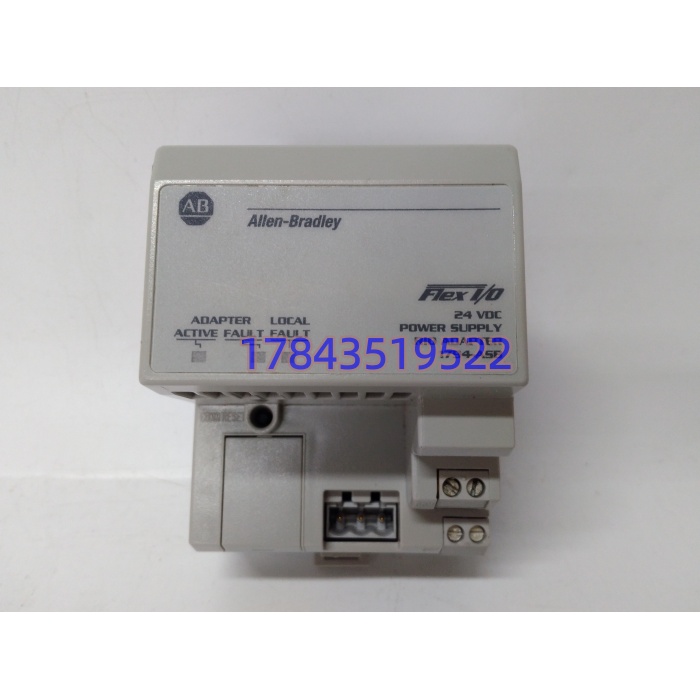

| 指示 | LED：Power 绿 / Adapter Active 绿 / Adapter Fault 红 / Local Fault 红 | 排错先看四灯 |
| 工作温度 | 0℃ ~ +55℃ | 存储 -40~+85℃ |
| 防护 | IP20 开放式，必须装机柜 | — |
| 尺寸/重量 | 约 87×90×69mm / 0.17-0.28kg | 以实物铭牌为准 |
| 认证 | UL / CUL / CE / C-Tick / Class I Div2 | 清关核 COC |
| 状态 | 原厂成熟后期，Ser E 为主流库存 | 备件市场 New Surplus 为主 |
应用场景与行业案例
“FLEX 站平时不吭声，真 1794-ASB 死了，RIO 扫描器上整段地址变问号——老保运第一反应往往是怀疑电缆被铲车刮了。”这话说在汽车焊装车间保运圈不是玩笑。1794-ASB 干的活隐形：它不进梯形图、不占逻辑扫描，只是把 RIO 主站轮询来的 BTR/BTW 数据块搬进 FLEX 背板，一旦它内部 5V 转换 IC 老化，Active 灯灭、Fault 灯红，远程柜直接从网络消失。
- 汽车焊装线：PLC-5/SLC 500 通过 1794-ASB 带 8 个 FLEX 站控夹具阀岛，RIO 链 230.4k 跑，拨码站址和扫描器里硬件配置必须一字不差。
- 水处理泵房：分散机井旁装 FLEX 柜，1794-ASB 走 Belden 9463 拉 300m 到中控 PLC-5，省大量硬接线，雷雨季电缆感应雷先打 RIO 口隔离。
- 石化罐区：老 SLC 500 系统扩容不愿换 Logix，加 FLEX+1794-ASB 挂原有 RIO 扫描器，工程量最小。
- 假设某夜 RIO 扫描器报”Adapter 3 Config Mismatch”但电缆通断正常——会不会先怀疑 1794-ASB 拨码被检修误碰一格？现场十有五六就是它，不是模块坏。
- 造纸复卷机：环境高湿+纸粉，DIN 轨装 1794-ASB 本体宽温扛得住，RIO 口 DB-9 转换头密封才是弱点。
真实微案例：2023 年华东某汽车零部件厂，夜班焊装线 3# 夹具区 64 点 DI/DO 全灰，PLC-5 报 RIO Adapter 3 超时。到电控间拆 1794-ASB 闻得到轻微松香焦味，RIO 口 TVS 管击穿（铲车碰伤桥架电缆引入感应雷）。库存一块美产 Ser E 全新 1794-ASB，拨码照旧件照片复刻（站址 3、230.4k Autobaud），Belden 9463 重压端子，通电 Active 灯闪绿，64 点 3 秒恢复。电气班长说：”原厂等 14 周，厦门现货商 DHL 次日到，贵了 38%，但焊装线停一小时索赔的件数够买十块。 老系统机柜留一块 1794-ASB 冷备，比信’RIO 不会坏’实在。”
