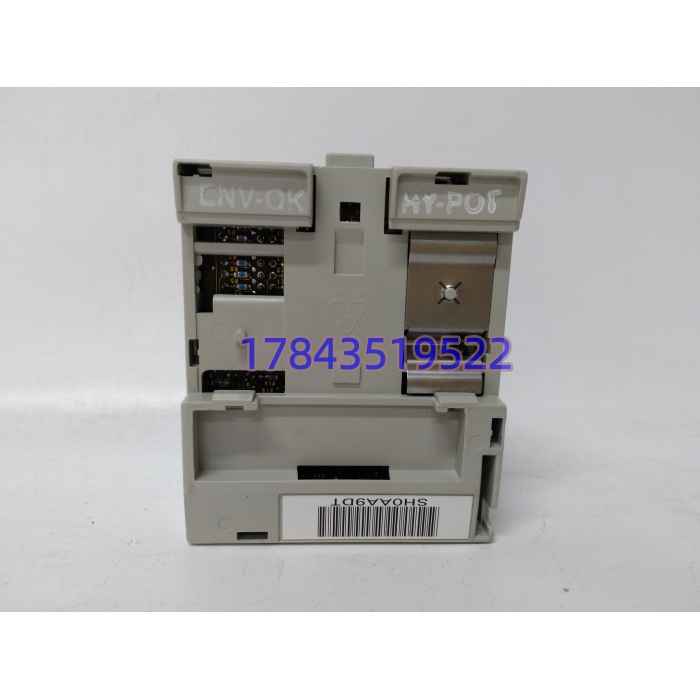

Allen-Bradley 1794-ASB | Flex I/O RIO适配器现货

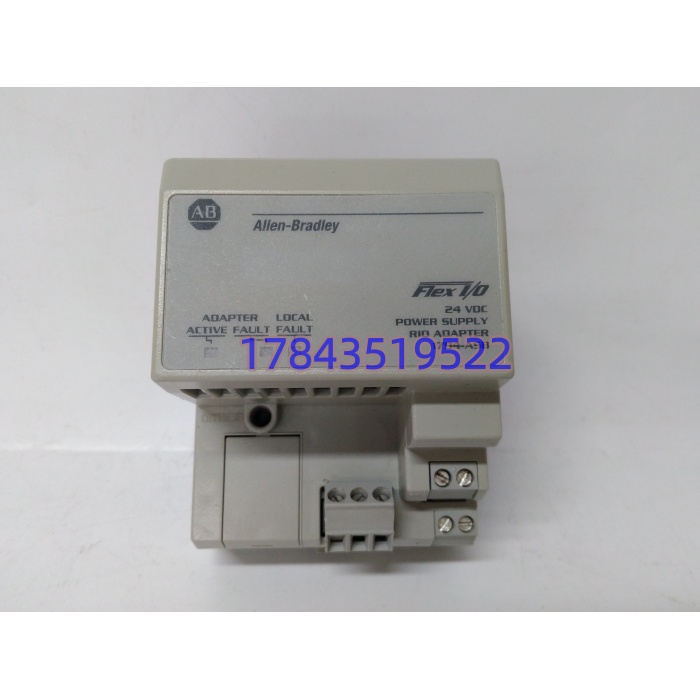

Allen-Bradley 1794-ASB | Flex I/O RIO适配器现货 - 图片 2
Allen-Bradley 1794-ASB | Flex I/O RIO适配器现货 - 图片 3

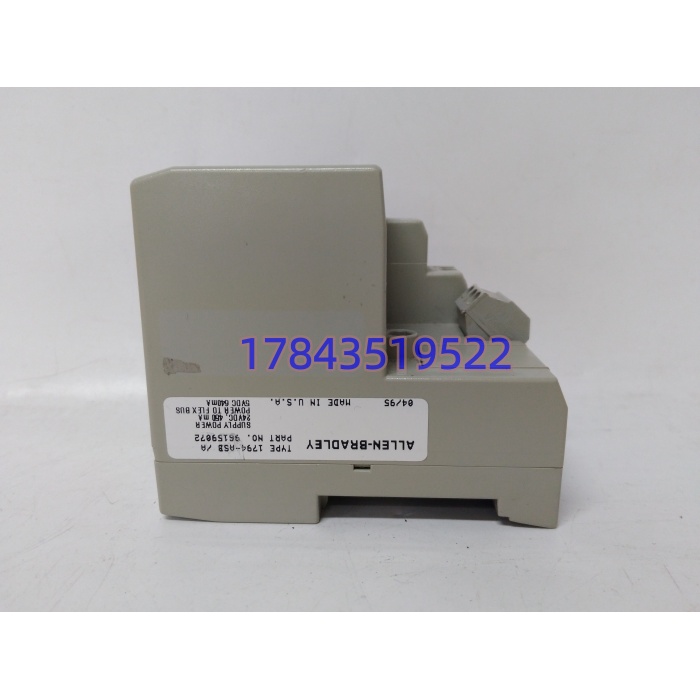

Allen-Bradley 1794-ASB | Flex I/O RIO适配器现货 - 图片 4

Allen-Bradley 1794-ASB | Flex I/O RIO适配器现货

原价为：¥9,878.00。当前价格为：¥7,896.00。

  • 订货型号 (Model)：1794-ASB（常见后缀 /A、/B、/C、/D、/E，/E为末代）
  • 制造品牌 (Brand)：Allen-Bradley / Rockwell Automation（美国原产）
  • 所属系列 (Series)：Bulletin 1794 FLEX I/O 通信适配器
  • 核心定位 (Core Function)：Flex I/O机架接PLC-5/SLC500的RIO桥
  • 产品品类 (Type)：Remote I/O（RIO）适配器模块（非CPU、非I/O卡）
  • 关键规格 (Key Specs)：19.2~31.2VDC取电（典型24VDC/330mA）；RIO 57.6/115.2/230.4kbps；挂≤8块1794 I/O；侧置8位DIP定站址/波特率；0~55℃
  • 供货成色 (Condition)：全新原装库存（New Surplus）/ 拆机测试件 / 原厂翻新，下单前锁死Series字母
我要购买
分类： SKU： ALLEN-BRADLEY 1794-ASB
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品深度介绍

当汽车焊装线老PLC-5/20的RIO扫描器报”Rack 3 not responding”，而现场32个阀岛、16个光幕全灰——查下来是Flex I/O机架最左那块1794-ASB的RIO口收发器死了，这时候找一块Series对得上的同号板，比把整条线迁EtherNet/IP省事十个量级。这块适配器干的事很单纯：吃24VDC，左边拧Belden 9463蓝色双同轴接PLC-5的Channel 1B，右边FlexBus带最多8块1794数字/模拟模块，把RIO串行位流翻译成背板逻辑。DIP开关1-5定机架地址（0-31），6-8定起始组，波特率靠另外的开关组或跳线定，纯硬件配置，断电复位都不丢身份。

坦白讲，1794-ASB原厂早就进EOL，Series E是末代，但存量世界比新架构残酷：国内无数包装线、水处理老站、矿山皮带机用的还是PLC-5+SLC500，RIO网一断全停。它的采购价值不是参数新，是”同Series插上去，PLC-5扫描表原样认，不重配RIO映射”。有一点要注意：Series D之前和Series E在Flex Integra模拟量、32点模块支持上有差异，老工程混插会报配置不匹配——下单不锁Series字母，供应商发块A版来，你现场PLC-5/15可能直接不枚举。



关键技术规格

参数项 典型值/说明
制造商 Allen-Bradley / Rockwell Automation，美国原产，已EOL
模块身份 1794 FLEX I/O Remote I/O（RIO）适配器，机架最左位安装
兼容控制器 PLC-5（含/15、/20、/40、/80）、SLC 5/04、1756-DHRIO、1771-ASB等RIO扫描器
通信协议 AB Remote I/O（确定性主从串行），非DH+、非EtherNet/IP
波特率 57.6k / 115.2k / 230.4k bps（/15、/25仅支持57.6k）
RIO接口 螺丝端子接Belden 9463双同轴，末端82Ω终端电阻（传统150Ω）
I/O挂载 最多8块1794系列模块（数字/模拟/特种），FlexBus输出≤640mA
站址配置 侧置8位DIP（S1：机架地址0-31；S2：起始组/波特/断线输出行为）
供电 19.2~31.2VDC（标称24VDC），典型330mA，满负荷7.9W，浪涌23A/2ms
隔离 电源-RIO-背板 基本绝缘，型式测试750VDC/60s（电源-系统）、750VDC（RIO-系统）
指示 PWR绿、ACTIVE绿、ADAPTER FAULT红、LOCAL FAULT红
机械 约87×68×69mm（H×W×D），DIN导轨TH35，IP20开放架，约0.17kg
温区 工作0~+55℃，存储-40~+85℃
振动/冲击 5g@10-500Hz，30g/11ms
认证 CE，cULus，C-Tick，Class I Div2，G3防腐涂层（K版/ASBK）



应用场景与行业案例

“这块蓝盒子平时没人瞅，真到RIO网段掉站，焊装线机器人全锁死，每分钟停机费比板子贵一千倍。”——某整车厂电气班长原话。

典型场景：

  • 汽车焊装老线：/40C通过1794-ASB带8块1794-IB16/OB16收夹具阀岛，230.4kbps跑满，掉一帧机器人区就Interlock。
  • 市政水处理：泵房Flex I/O站离中心柜300米，Belden 9463走57.6kbps，DIP站址拨5，雨天雷击感应烧过RIO收发器，备件同Series E顶上。
  • 矿山皮带运输：SLC 5/04做顺控，多段皮带各一Flex机架，1794-ASB走115.2kbps，粉尘+振动环境跑十年，DIP拨码比软件组态省心。
  • 食品饮料老包装线：/20控制灌装转盘，RIO网段挂称重模块+喷码机IO，换Series E替代原/D版，Flex Integra模拟量才认。
  • 造纸厂复卷机MRO：原/A版老化，库存锁/E版同号，DIP照原照片复刻，扫描表不动。

真实案例：某饮料厂夜班灌装线整段急停，/20报”Rack 4 offline”。电气工到现场，1794-ASB的ACTIVE灯灭、FAULT红闪，RIO电缆终端电阻测得82Ω正常，侧Channel 1B有信号。拆板闻有轻微焦味，RIO端子对侧收发器对地绝缘只有6kΩ（正常应>100MΩ）。库存调一块1794-ASB Series E全新原装，发货前供应商在/20测试台挂真实1794-IB16+OB16跑RIO轮询24小时。现场照原DIP照片拨好站址5、波特230.4k、S2-1置ON（断线输出清零），插上上电，ACTIVE绿，CRT机架恢复。工程师感慨：”RIO适配器断线输出行为靠S2-1定，老/A版默认保持最后状态，罐装阀通信丢一秒还保持开——溢流喷一地。换E版顺手把S2-1拨ON，安全得多。
