产品详情

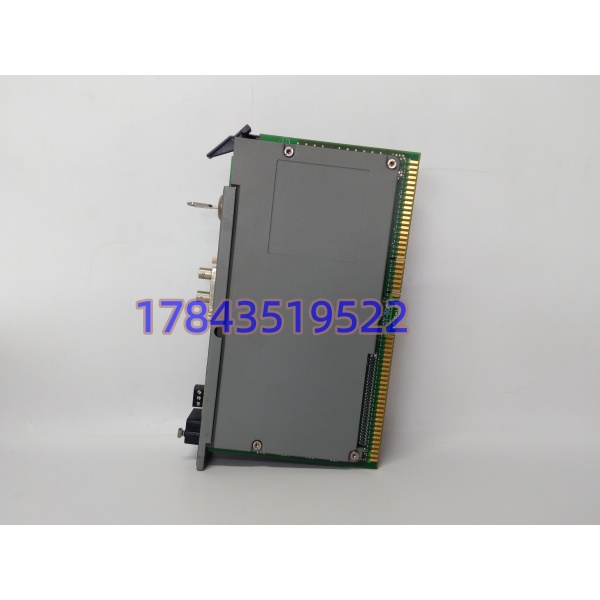

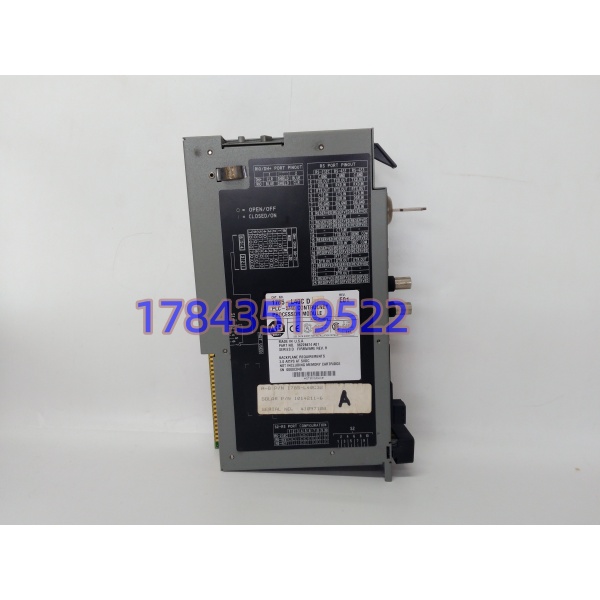

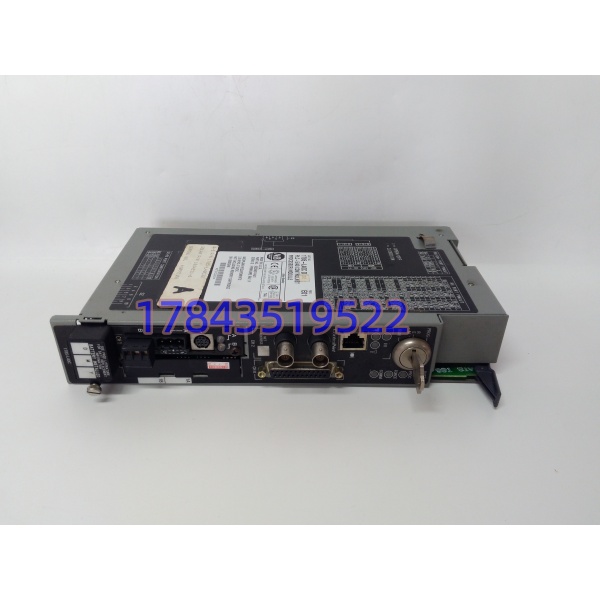

· 型号：1785-L40C
· 品牌：Allen-Bradley（罗克韦尔自动化）
· 系列：1785 PLC-5
规格参数
| 参数 | 规格 |
|---|---|
| 制造商 | Allen-Bradley / Rockwell Automation |
| 处理器型号 | PLC-5/40C |
| 用户内存 | 48K字 SRAM（电池备份） |
| 最大I/O容量 | 2048点（可配置为2048输入 + 2048输出互补模式） |
| 最大I/O机架数 | 61个 |
| ControlNet端口 | RJ45连接器，传输速率5Mbps，网络更新时间2-100ms可调 |
| 编程端口 | 8针mini-DIN（RS-232） |
| DH+端口 | 3针默认端口 |
| 串行端口 | 25针D-Shell，支持RS-232C/RS-422A/RS-423A，速率57.6K-230.4K bit/s |
| 背板电流消耗 | 3.3A @ 5V DC |
| 散热功耗 | 最大59 BTU/小时 |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 抗冲击 | 30G（运行状态） |
| 认证 | UL, CE, CSA, C-TICK |
| 配套电池 | 1747-BA（3.0V锂电池，非充电型） |
| 热备份支持 | 1785-CHBM ControlNet热备份盒 |
产品介绍
在某个老线改造项目里碰到过一回，客户现场PLC-5/40C处理器跑得好好的，但IT部门突然要求把所有控制器都接入上层信息网络。原来的DH+网络速度不够，方案翻来覆去改了好几版，最后就是靠1785-L40C自带的ControlNet接口解决了数据上送的问题——不用换CPU，不用重新编程，直接在机架上多拉一根ControlNet线就搞定了。
这玩意儿是PLC-5/40C的“网络增强版”。跟不带C的L40B比起来，它多了个ControlNet接口，能玩实时确定性控制，传输速率跑到5Mbps，网络更新时间能压到2ms。说白了，如果你们的系统需要跟其他控制器、变频器、远程站做高速数据交换，选带C的就对了。不过得提醒一句，ControlNet分Phase 1.25和Phase 2两个版本，1785-L40C支持的是Phase 1.25，跟后期的新型ControlNet设备对接时可能得注意固件匹配。
应用场景与库存策略
这种处理器一旦“宕了”，整套系统直接趴窝。而且它用的1747-BA电池是有寿命的，好几年不换电池，哪天停电程序就丢了。停产风险也得盯紧——虽然目前官方还没正式“下架”，但照着罗克韦尔的德性，PLC-5平台迟早要进银系列清单。
典型场景与备货建议：
- 过程控制（化工厂、电厂DCS改造）：用PLC-5/40C做大型顺序控制，ControlNet做主控网络。策略：如果这套系统还在产线核心位置跑，建议至少备1块同系列版本的处理器作为冷备件，且务必额外囤两枚1747-BA电池。
- 生产线自动化（汽车制造、钢铁轧线）：多台通过ControlNet互联，实现设备间的高速数据交互。策略：停产前规划一次性的“最后采购”（Last Time Buy），按未来5年预估的故障率（可按3-5%年失效率估算）备足数量。
- 老旧设备升级过渡：将旧的DH+网络升级到ControlNet，在保留原有编程逻辑的前提下提升通讯性能。策略：评估是否有必要升级到ControlLogix平台（通过1756-CN2R桥接），如果暂不迁移，1785-L40C就是唯一的“桥梁”，建议库存储备2件。
真实案例（讲故事）：
背景：华东某大型造纸厂，复卷机控制系统用的是/40C处理器（1785-L40C），负责整条生产线的速度协同和张力控制。
缺少备件引发的停机危机：一个周末，夜班操作工反映设备停机，检查发现处理器面板PROC指示灯亮红灯，断电重启后依然无法运行。仓库翻遍了只有一块L40B（不带ControlNet的老型号），插上去通讯全部断掉——因为现场所有远程站都是走ControlNet的，L40B根本没有这个口。
紧急调货/替换解决：紧急联系了三个备件商，终于在上海一家做二手工控的店里找到了同型号的库存件。加钱发顺丰特快，第二天下午到货，换上后系统恢复。但此时距离停机已经过去了将近20个小时，损失的产量够买好几块新卡了。
库存策略的反思：事后复盘，这块处理器的电池其实已经报警好几个月了（BATT指示灯偶尔闪烁），现场电工没当回事，也没有专门的备件计划。打那以后，我们把所有处理器列入了“红线备件”清单，1785-L40C和对应的1747-BA电池必须常备1套，而且每季度强制更换一次电池，绝不允许出现因电池耗尽导致程序丢失的问题。
