描述
产品详情

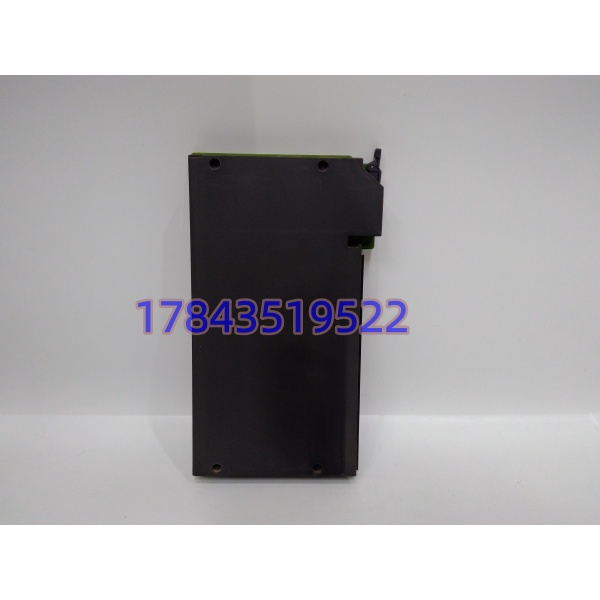

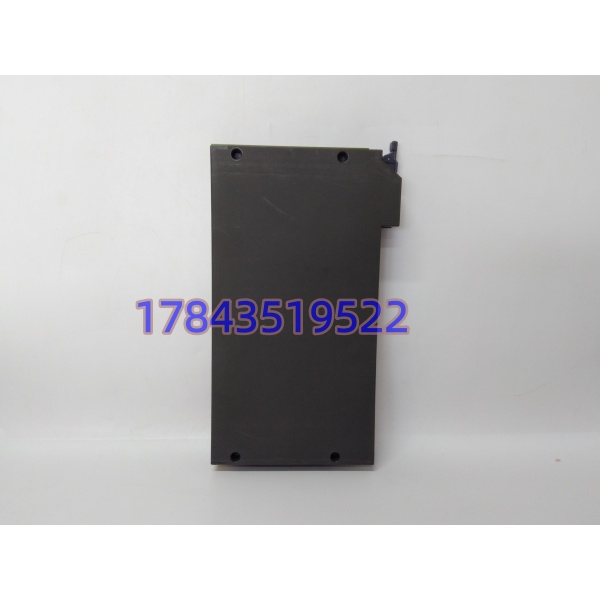

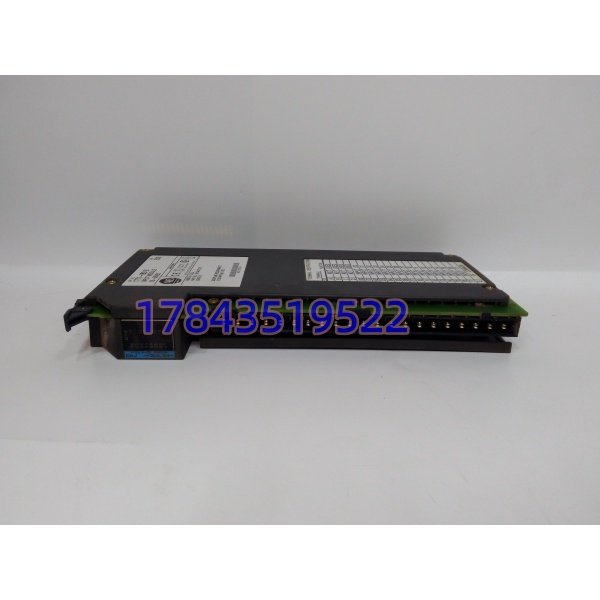

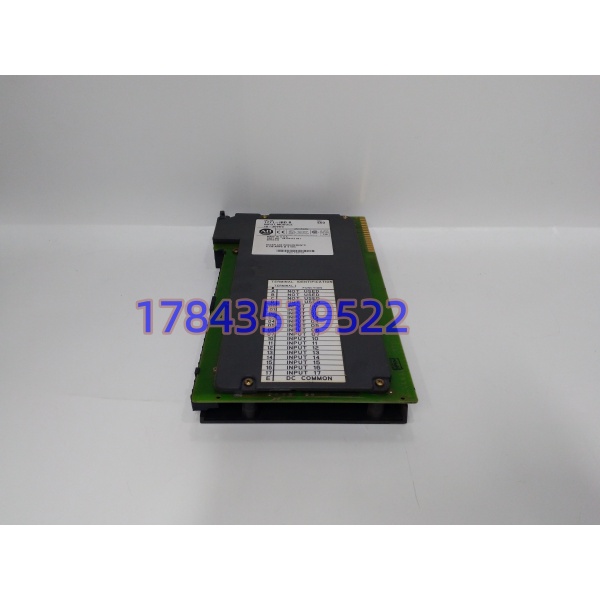

· 型号：1771-IBDB
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：1771 Universal I/O
规格参数
| 参数项 | 数据 | 备注 |
|---|---|---|
| 输入通道数 | 16（IBD口径）/ 32（部分渠道） | 二者差异大，以实物标签为准 |
| 输入电压范围 | 10-30V DC | |
| 最小导通电压 | 10V DC | |
| 最大关断电压 | 6V DC | |
| 每通道输入电流 | 4mA @10V / 12mA @30V | |
| 输入阻抗 | ≤2.5kΩ | |
| 输入响应时间 | ≤10ms | 典型值 |
| 隔离耐压 | 1500V AC（1分钟） | 输入对输出对机壳 |
| 背板电流消耗 | 250mA @ 5V DC | |
| 前面板指示灯 | 1个绿色ACTIVE + 16个红色输入状态 | |
| 故障模式配置 | 可跳线设置为Last State或Reset | 板载跳线帽配置 |
| 工作温度 | 0°C 至 60°C | |
| 安装方式 | 1771-A1B/A2B/A3B/A4B通用机架 | 不能插最左侧槽位（留给适配器） |
| 产品状态 | 停产 | 市场流通二手/拆机/翻新件 |
产品介绍
PLC-5系统，二十年前的控制室“台柱子”，这套系统里的I/O卡件就是1771系列。1771-IBDB就是负责采集现场数字信号的“耳朵”——你把按钮的线接到它的端子上，它告诉PLC“这个按钮被人按了”或者“那个限位开关已经到位了”。
（说句不那么严谨的话：市面上有些渠道把它当作32通道模块在卖，也有把它归类到ControlLogix系列的——这两点跟1771系列的实际情况对不上。采购的时候长个心眼，别买回来插不进机架。它只认1771 Universal I/O Chassis，不认ControlLogix的机架。）
1771系列从80年代开始跑现场，皮实耐造是出了名的。但也因为太老，原厂早就停了，现在全靠二手市场和第三方维修撑着。设备维护的老法师们心里都有数——手里没两块1771的备件，PLC-5系统跑起来心里就没底。
应用场景与库存策略
1771系列是PLC-5系统的标准I/O卡，配套的CPU型号比如1785-L系列。PLC-5的停产进程不是一天两天了，从2017年罗克韦尔宣布PLC-5全面停产到现在，市面上能用的卡件只会越来越少。系统本身还能跑，但卡件坏了只能靠库存或者找第三方修。
说到维修，给你透个底——这卡的故障模式大多是输入通道击穿，尤其是接了感性负载（接触器线圈之类）没加续流二极管的回路，24V的尖峰反灌回来就把输入光耦烧了。第三方维修换光耦的成本不高，但问题是维修期间你得有替补卡顶着。空窗期等不起。
典型场景与备货建议
- 老旧产线 – PLC-5控制系统：依然运行在10-30V直流信号采集场景，比如输送带启停状态、液位开关、电机过热保护触点。库存策略：每个在用机架备 1块冷备，防静电袋封装，贴在机柜内侧。
- 水处理/污水处理厂 – 泵站状态监测：液位开关和泵运行反馈信号接入1771-IBDB，系统老旧但稳定。库存策略：备 1块待用+1块送第三方维修做周转，轮换着来。
- 停产系统扩容或改造过渡期：在迁移到ControlLogix或CompactLogix之前，这期间坏一个少一个。库存策略：按在用数量的30%预估未来3年故障量，一次性做最后一次采购囤货。
- 流程工业现场：常与模拟量模块（如1771-IFE）和输出模块（如1771-OBD）混插在同一机架。库存策略：供应商代管协议，用后结算，省库存资金占用。
真实案例
某啤酒厂的灌装线，系统跑了快二十年。一天早上操作工说“灌装机不转了”，电工查了一圈，最后发现是进瓶光电传感器的信号到不了PLC——插在机架第4槽的1771-IBDB坏了，输入指示灯怎么按都不亮。库房翻遍了没有备件，采购找了五六个渠道才从南方一个二手商手里调了一块过来，加价不说，物流花了两天。灌装线停了两天，啤酒厂老板算了算损失——够买10块这个卡。后来他们定了规矩：所有停产I/O卡件，按在用数量1:1备冷备。
