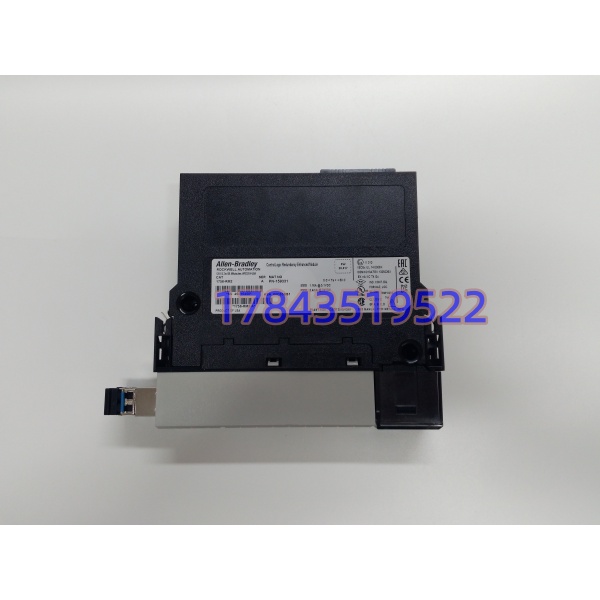

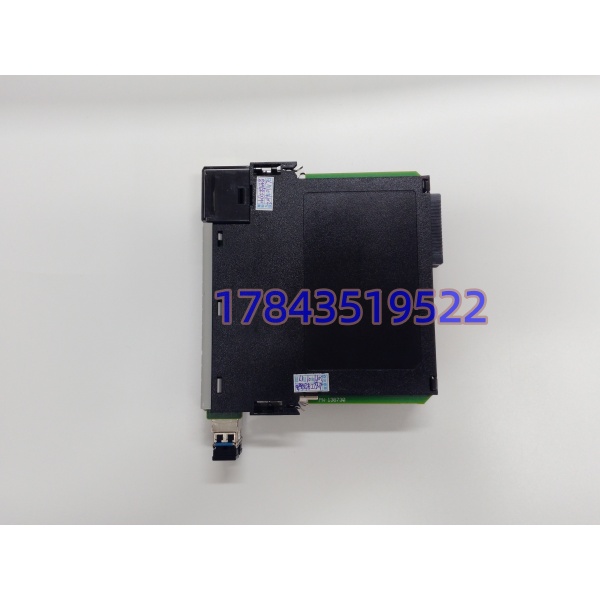

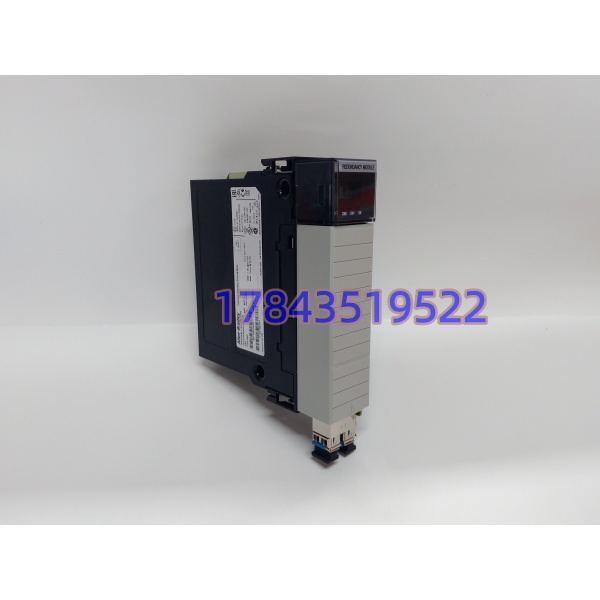

· 型号：1756-RM2
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：ControlLogix (Enhanced Redundancy)
技术参数
- 产品型号：1756-RM2
- 固件版本标识：19-01-18 (FRN 19.x，适配Logix5570/L5580冗余架构，请以原厂手册为准)
- 模块类型：增强型冗余介质模块 (Redundancy Enhanced Module)
- 同步速率：1000 Mbps (千兆，需成对同型号)
- 光纤接口：2路 LC型 双工连接器 (单模，8.5/125 µm)
- 最大传输距离：10 km (使用1756-RMC系列线缆或等效单模)
- 背板电流消耗：1.16 A @ 5.1 V DC，3.4 mA @ 24 V DC
- 功耗与散热：6 W (最大)，21 BTU/hr
- 状态指示：4字符Alpha-Numeric LED + OK/SYNC/COM/Fault LED组
- 冗余切换时间：< 20 ms (典型值，无扰动切换)
- 安装槽位：ControlLogix机架任意槽位 (占用1槽)
- 工作温度：0°C ~ 60°C (标准型)，存储 -40°C ~ 85°C
- 湿度范围：5% ~ 95% RH (非冷凝)
- 兼容控制器：1756-L6x (5560), 1756-L7x (5570), 1756-L8x (5580) 冗余许可CPU
- 配套线缆：1756-RMC1 (1m), RMC3 (3m), RMC10 (10m) 或等效LC-LC单模跳线
- 合规标准：IEC 61131-2参考，CE，cULus，KC，IECEx (SIL2兼容参考)
产品介绍
从石化连续重整或电厂输煤的停机痛点看，单机控制器哪怕稳定性再高，电源或背板挂了就是全线瘫痪，以前老1756-RM的100Mbps同步在大数据块下切换偶尔会抖。1756-RM2 就是奔着把带宽顶到千兆去的——它用双LC单模光纤在主备机架间硬拉一条1000Mbps专用通道，实时啃程序、I/O映像和标签数据，保证备机随时热着。严格来说，你标的 19-01-18 这个固件分支主要伺候Logix5570/5580架构（配合v19+的Studio 5000），如果硬塞进老L6x且固件不匹配，电子密钥（Electronic Keying）会直接锁红灯，必须在项目属性里手动Disable或刷对应版本。在某个水处理提标项目里碰到过，因为RM2支持最长10km光纤直连，把冗余控制室挪到远离高压变频室的安静地带，EMI干扰比铜缆时代低了一个量级。
这块模块的采购逻辑很直白：必须成对买、成对存。单买一块没用，且主备固件版本（FRN）必须一致，19-01-18不能跟18.x混用，否则同步链路起不来。它的商业价值是把早年冗余系统的“怕切换”变成“敢切换”，但代价是比老RM贵一截，且对光纤洁净度敏感（灰尘会导致千兆降速或闪断）。交期上原厂部分渠道参考5~23天（视区域），国内炒货常说现货但多是拆机翻新，建议要求提供Studio 5000识别截图与同步测试日志。不确定接口匹配度时，请以原厂1756-TD001技术手册为准，别光听卖家说“通用”。
替换与升级建议
✅ 直接替换
- 1756-RM2 (同硬件版本，固件同为19-01-18或同大版本v19.x)：引脚与背板完全兼容，成对替换后需在冗余配置工具(RMCT)确认同步状态，插拔即用。工作量=停机更换单块10分钟×2。成本=成对采购价。
- 1756-RM2XT (宽温版)：功能固件全兼容，仅温域扩至-40~70°C，可直接替标准RM2进常规柜，反之亦然（只要工况在0~60°C内）。
⚠️ 软件兼容（需改配置/固件升降级）
- 1756-RM (老款 100Mbps)：物理插槽兼容，但速率与固件架构不同。若原系统是全RM老架构，换RM2需将主备CPU固件、Studio 5000项目冗余属性一并升到支持增强冗余的版本（如v16+），且光纤得换LC头。工作量=工程师半天评估+停机升级下载，有程序编译风险。
- 1756-RM2 (固件FRN 10.x 替 19-01-18)：硬件同，但大版本跨度大，需通过ControlFLASH升级/降级，且需确认CPU固件是否支持该RM2固件（如L7x某些旧固件不认高版RM2），需在离线项目改模块FRN属性。
❌ 硬件不兼容
- 1756-EN2T/EN3TR 等通信模块：虽都占槽位且有光纤口，但逻辑功能是EtherNet/IP通信而非背板冗余同步，物理协议与槽位握手完全不同，绝不能替RM2。冗余同步无跨代完美软替代，老RM架构想上千兆必须整套（主备CPU+RM2成对）评估升级。
