描述
产品详情

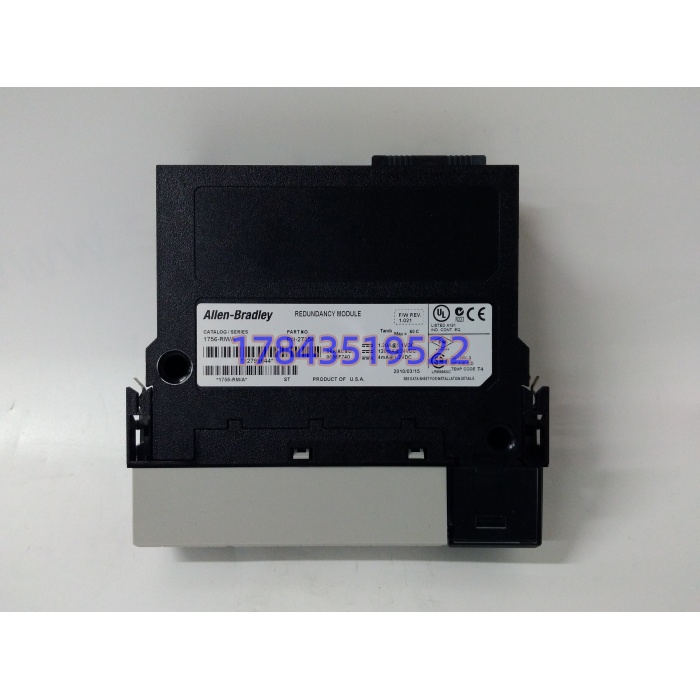

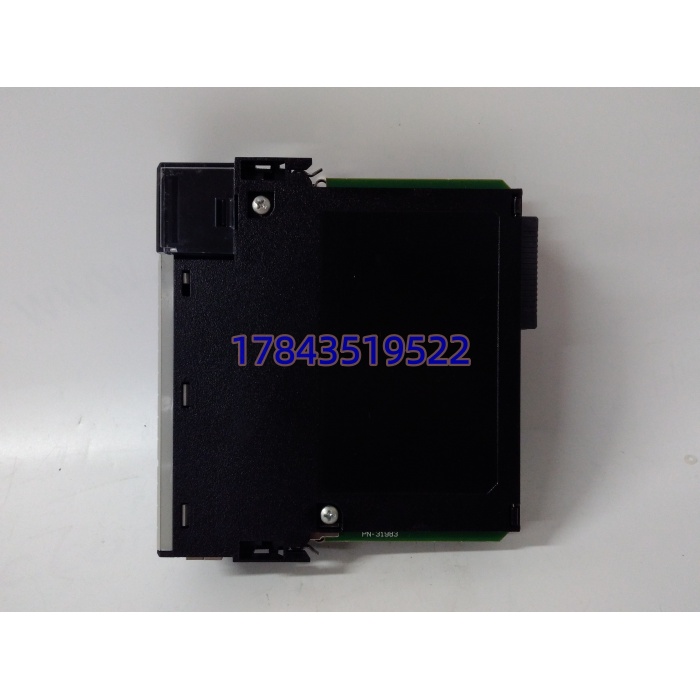

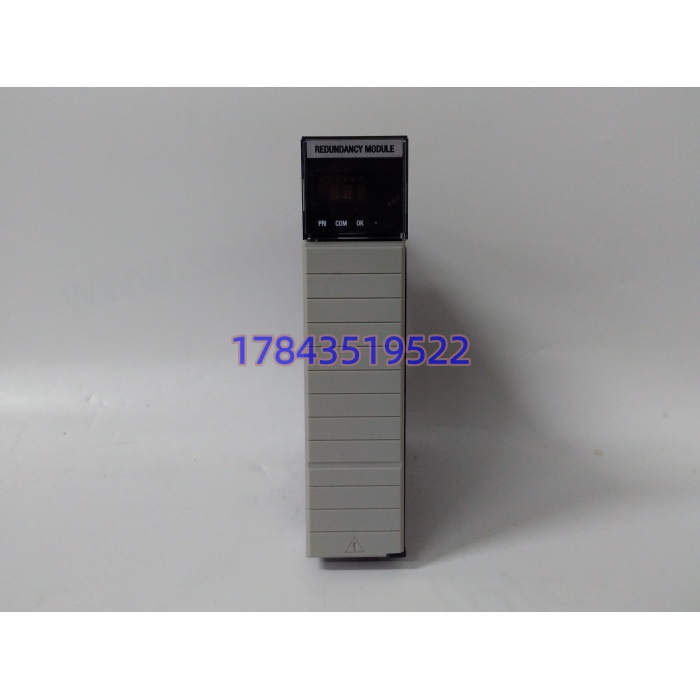

· 型号：1756-RM/A
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 标准冗余（Standard Redundancy）
规格参数
| 参数项 | 1756-RM/A 实测/标称值 |
|---|---|
| 产品定位 | ControlLogix 标准冗余管理模块 |
| 同步带宽 | 100 Mbps（LC 单模光纤，经 1756-RMC1/3/10 直连） |
| 槽位占用 | 单槽，1756 机架任意槽（推荐邻 CPU） |
| 电流消耗 | 1.2V DC 4mA / 5.1V DC 1.2A / 24V DC 120mA |
| 功耗 | 9.0 W max（热耗散 31 BTU/hr） |
| 适配控制器 | ControlLogix 5560、5570（L61/L62/L63/L64/L7x 需同版本） |
| 兼容机架 | 1756-A4 / A7 / A10 / A13 / A17 |
| 兼容电源 | 标准 1756-PA72/PA75/PB72/PB75；冗余 1756-PA75R/PB75R/PSCA2 |
| 工作温度 | 0…60 ℃（IEC 60068-2-1/2/14，T4 温度代码） |
| 存储温度 | -40…85 ℃ |
| 认证 | CE / cULus / CSA / FM / C-Tick / KC / ATEX 视铭牌 |
| 重量 | 约 0.29 kg |
| Series 混用规则 | A 与 B 可同系统混用，但严格来说同对建议同 Series 以免切换异常 |
产品介绍
从维护者视角切：在某个 2014 年投运的罐区 SCADA 项目里碰过这玩意儿——主备切换时偶发“黄灯不同步”，查了三天发现一侧是 /A 一侧是 /B，固件跨了两代。1756-RM/A 就是 ControlLogix 标准冗余时代的主同步卡，靠两根光纤把主机的程序、标签、I/O 映像、定时器、报警队列全量刷给备机，主机架 CPU 死掉或背板失电时由备机接手。它不跑控制逻辑，只管“让两套机架像一个人”。
放到 TCO 口径里看，这块卡本身不贵（二手市场常年在四位数浮动），贵的是它停产后带来的链式风险：RM 断了→冗余降级为单机→业主被迫走 Last-time-buy 囤货或砸钱做 RM2 迁移。现场实测发现，1756-RM/A 在 L6x 上跑 v20 及以下很稳，上 v31+ 的 5570 不是不能挂，但切换握手时间会变长，严格来说它只在固件 v3.2 以上支持增强诊断，老固件别指望 LED 能把 COM 百分比滚清楚。生命周期上 Rockwell 已把它划到成熟偏退役段（原厂 2013-09-30 宣布停产，推荐迁 RM2），新项目别再选，存量系统才是它的主场。
应用场景与库存策略
停机损失视角：ControlLogix 冗余对里只要一块 RM 亮红灯，系统就退化为“假冗余”——主 CPU 挂了输出会颤一下，连续工艺（如常压塔进料阀）根本不允许这种颤。而 1756-RM/A 原厂渠道现在基本要等 12-20 周或干脆报价 N/A，急单只能走二手商，价格翻 2-3 倍还未必带防静电包装。
典型场景与备货建议：
- 油气长输压气站 SCADA：主备 1756-A10+L63S 冗余对 → 非它不可（RM2 不向下兼容标准冗余固件）→ 建议现场冷备 1 件 + 供应商代管 1 件，凑成 2 件 Buffer。
- 老电厂辅机程控（L61 机架）：CPU 已停产，RM/A 是同代件 → 建议按 ABC 法归 A 类，安全库存设 1 件，重订货点触发即买，不赌交期。
- 食品饮料灌装线（L64S+ControlNet）：切换 ≤20ms 够用，千兆 RM2 属过度设计 → 备 1 件翻新件即可，但要求序列号可查。
- 化工 DCS 接入层网关机架：环境有腐蚀气体 → 别用普通 RM/A，换 1756-RMXT；若已装 RM/A 则建议 3 年内完成迁移，期间备 1 件。
- 备件商寄售模式：对拥有 5 套以上同构冗余站的集团，建议由分销商做 VMI 代管 2 件，释放自有资金占用。
真实案例：2022 年华北某 LNG 调峰站，一号增压机 ControlLogix 冗余对左侧 RM/A 光纤口碎裂（保洁误碰机架背板）。当时库存为 0，原厂交期 18 周。停机 4 小时等不到顺丰，最后从西安同行库调一块 /B 版本件救场——混 Series 跑起来后切换时间从 12ms 漂到 90ms，阀门给了一次小幅度扰动，差点触发 ESD 联锁。事后该厂把 RM/A 列进 A 类，一次性 Last-time-buy 4 件（两用两备），并按季度做光纤口防尘检查。这笔钱折算下来比一次非计划停机罚产少两个数量级。
