描述
产品详情
· 型号：1756-RM（/A、/B）
· 品牌：Allen-Bradley（罗克韦尔自动化）
· 系列：ControlLogix（5560 / 5570 冗余系统组件）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块类型 | ControlLogix 冗余同步模块（Redundancy Module） |
| 机架占用 | 单槽，1756 背板任意槽位（建议紧邻 CPU） |
| 同步介质 | 1756-RMC1 / RMC3 / RMC10 专用光纤，点对点直连，不经交换机 |
| 同步速率 | 100 Mbps（百兆级，非千兆） |
| 切换时间 | 典型 ≤ 50 ms（标签规模小可更低，非固定承诺值） |
| 背板电流 | 1.2 A @ 5.1 VDC，4 mA @ 1.2 VDC，120 mA @ 24 VDC |
| 功耗 / 散热 | 9 W / 31 BTU·hr⁻¹ |

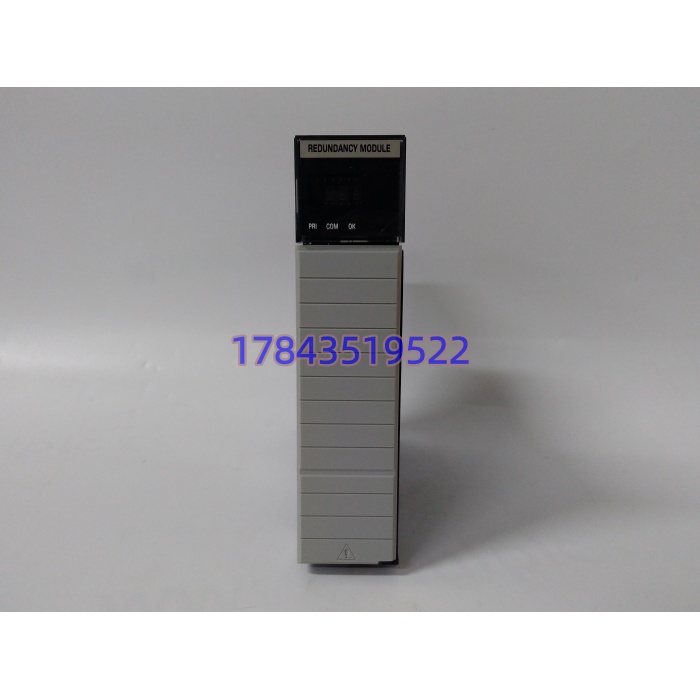

| 状态指示 | PRI（主备）、COM（链路）、OK（健康）及 4 字符 LED 诊断 |
| 热插拔 | 支持单块在线更换，不中断对侧机架运行 |
| 固件约束 | 冗余对内 CPU、RM、通信模块固件修订必须同号 |
| 工作温度 | 0–60 ℃（IEC 60068-2 系列，T4 开放安装） |
| 认证 | CE、cULus、CSA、FM、KC、ATEX/IECEx（视批次） |
| 重量 | 约 0.29 kg |
| 适配 CPU | 1756-L61/L62/L63/L64（5560），L7x（5570）需核对固件 |
产品介绍
从维护者视角看，1756-RM 是典型的“平时想不起、停机骂不到”的件。它在 ControlLogix 冗余对里不跑逻辑、不做 IO，只干一件事——让主备两个机架的控制器始终认为“我就是对方”。现场实测发现，不少厂把预算砸在 CPU 和伺服上，RM 出保后不再补订，等某天主架电源板过热复位、备架起不来，翻 BOM 才发现这对光模块早过了原厂采购窗口（原厂主线已切 1756-RM2，标 NON-STOCKED，lead time 23 周）。
严格来说，1756-RM 只在固件匹配且两套机架槽位/模块逐一对齐时才能进“冗余就绪”；/A 与 /B 可混用但性能取下限，RM 与 RM2 绝对不可混配（百兆与千兆协议栈不通，光纤握手建不起来）。 它的供应链价值不在单价（贸易商“全新”标 800–1000 元但成色水分大），而在于把非计划停机从“小时级”压回“毫秒级”——按一条连续工艺线停机 2000 元/分钟估，一块冷备 RM 的 ROI 不用一个检修周期就回正。TCO 算的是停机损失，不是模块本身那点钱。
应用场景与库存策略
冗余系统的命门不是 CPU 坏了怎么办，是“主备切换链路上那个不起眼的光模块什么时候悄无声息丢了同步”。1756-RM 单边失效时系统可能继续跑但退出热备，运维若没看 RMCT 事件日志，下次真故障就是硬切换、输出抖动、变频器报接地。
- 电力辅机系统（给水泵 PLC 冗余对）：非它不可，5560 老架改不了 RM2；建议柜内留 1 件冷备，且必须与在线尾缀同（/A 配 /A，/B 配 /B）。
- 石化罐区 ESD 旁路：L6x + ControlNet 外节点架构；ABC 定 A 类，安全库存 = 1 件自有冷备 + 1 件供应商代管，交期按“现货/翻新”算而非原厂 23 周。
- 制药批次反应釜顺序控制：固件锁死 v20.x 不允许升 RM2；Last-time-buy 按“在线对数 ×1.5”吃进，避免五年后只能买翻修件。
- 水处理厂 SCADA 冗余中间层：若已规划迁 RM2，则 1756-RM 只备在网数 10% 做过渡，不追加。
- 造纸传动主干部：震动+粉尘致光纤头氧化快；RM 与 1756-RMCx 线缆捆绑备货，单买模块不备缆等于没备。
某个项目里碰过这样一档：南方电厂循泵房 5560 冗余对，主 CPU 背板供电芯片过热复位，备架没起来——查一夜发现左侧 RM/B 的 COM 灯常灭，光纤没断，是 RM 内部 SERDES 锁不住。当时原厂 1756-RM 已 non-stocked，最终从厦门贸易商调一块 /A 件，把两端都刷回 v20.002 才同步上。事后该厂把 RM 从“随坏随买”改成“每对冗余架定额 1 冷备 + 年度功能切换演练”，雷雨季再没栽过跟头。
