描述
产品详情

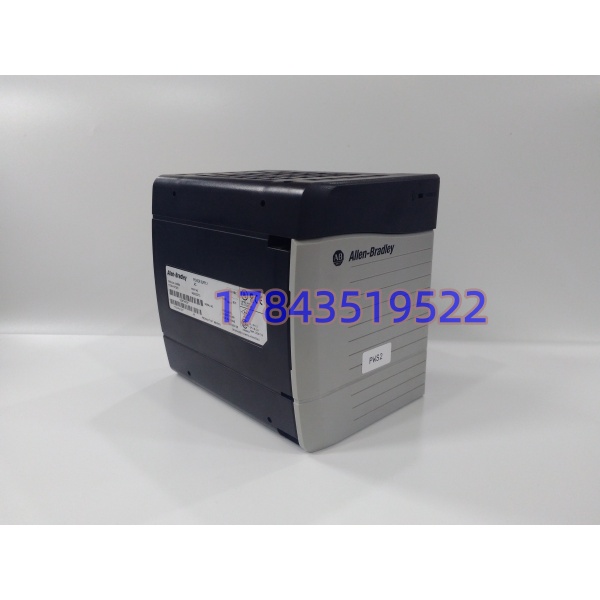

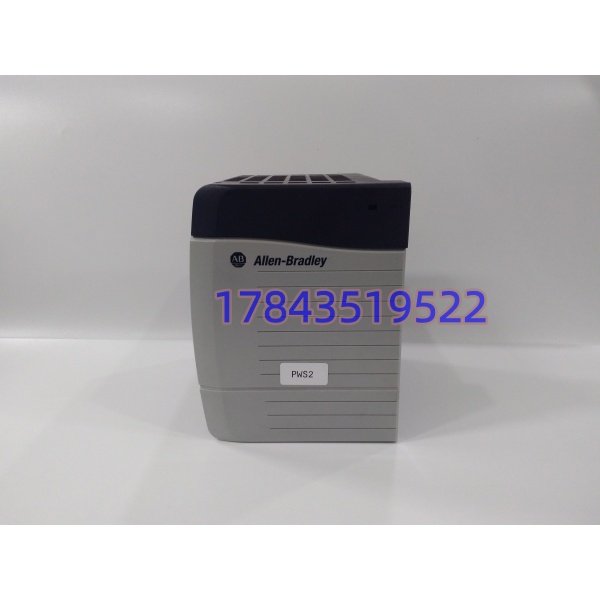

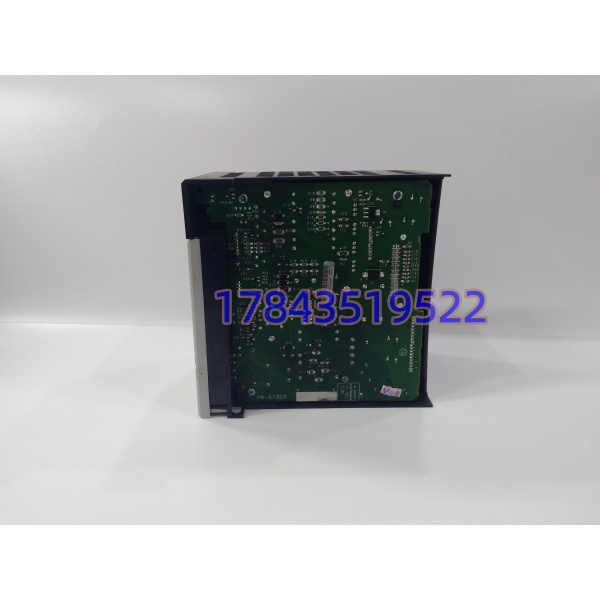

· 型号：1756-PA72C（Series C）
· 品牌：Allen-Bradley (A-B) / Rockwell Automation
· 系列：ControlLogix 1756
技术参数
- 输入电压范围：85 … 265V AC（标称 120V / 240V AC，自适应）
- 输入频率范围：47 … 63 Hz
- 最大输入功率：100 VA / 100 W
- 最大输出功率：75 W（0 … 60°C环境，四路背板电压总和不可超限）
- 背板输出电流：5.1V DC @ 10 A、3.3V DC @ 4 A、1.2V DC @ 1.5 A、24V DC @ 2.8 A
- 保持时间 (Hold-up)：5 周期 @ 85V AC，6 周期 @ 120/200/240V AC（50/60Hz，指输入掉电到DC失效的缓冲窗）
- 最大浪涌电流：20 A（冷启动瞬间）
- 功耗与散热：自身功耗 25 W，热耗散 85.3 BTU/hr
- 隔离耐压：输入-背板 250V 连续，强化绝缘类型测试 @ 3500V DC 60秒
- 过流保护：板载不可更换焊接保险丝（防火花设计），建议前端配15A延时熔断器
- 安装与接线：1756机架最左侧槽位，支持14 AWG (2.5mm²) 铜缆，螺丝扭矩 0.8 N·m
- 工作环境：0 … 60°C，5-95% RH 非冷凝，需装于防护机柜内（IP20开放式）
- 物理规格：约 140 x 112 x 145 mm，重 0.95 kg
产品介绍
数据驱动来看，ControlLogix老机架的“猝死”十有八九栽在电源余量算得太死。1756-PA72C 在75W这个档位属于标规中庸派——不是PA75那种13A大电流猛兽，也不是PA50的瘦身版，它卡在10A@5.1V这条线上刚好喂饱7槽机架里混插的常规I/O与通讯卡（如EN2T、CN2）。严格来说，它只在Series C固件/硬件批次上优化了内部散热风道与电解电容耐温等级（比A/B型扛老化一点），但底子还是那套老开关拓扑，纹波抑制比新型XT极端环境版弱一截。
现场实测发现，这货最容易被忽视的坑是24V背板输出仅限内部逻辑，不带外供传感器。在一个水处理项目里碰到过，电气哥想从电源模块借24V接现场接近开关，结果一拉载超过2.8A直接触发板级保护全机架重启，血亏半小时产能。（后来乖乖外加1762-24BWA独立电源才捂住）。商业账本上，Rockwell早就把PA72列为生命周期末期或停产状态，原厂新货基本绝迹，现在流通的要么是海外库存要么是拆机翻新。采购眼里它是“高价稀缺品”，国内保税现货通常1-5工作日发，但成色参差，买它必须带满载老化测试报告，否则装机后电容鼓包漏液是迟早的事，停机风险得算进TCO里。
替换与升级建议
- ✅ 直接替换：1756-PA72 (Series A/B/C 任意Rev)、1756-PA72K（同型带 conformal coating 涂层，防腐蚀环境直换，物理尺寸与背板握手完全一致，工作量仅插拔，无成本，需重核机架负载）。
- ⚠️ 软件兼容（需改配置）：1756-PA75 / 1756-PA75R（冗余型，输出功率升至75W且5.1V提至13A，物理插槽兼容但若在冗余架构里混插需改1756-PSCA2适配器与电缆，单纯单电源升级PA75需进Studio 5000核对I/O配置里电源型号以防诊断告警，改动约0.5人日做负载重算）。
- ❌ 硬件不兼容：1756-PB72（直流48/125V输入版，输入端接AC会炸）、1756-PC75（直流24V输入）、CompactLogix 1769-PA2（物理尺寸与背板总线完全不同，不可嵌入1756机架）。
若无PA72库存且机架负载<50W，可评估降级用1756-PA50（需严算电流），但严禁小马拉大车；大负载必须升PA75或改冗余。
