描述
产品详情

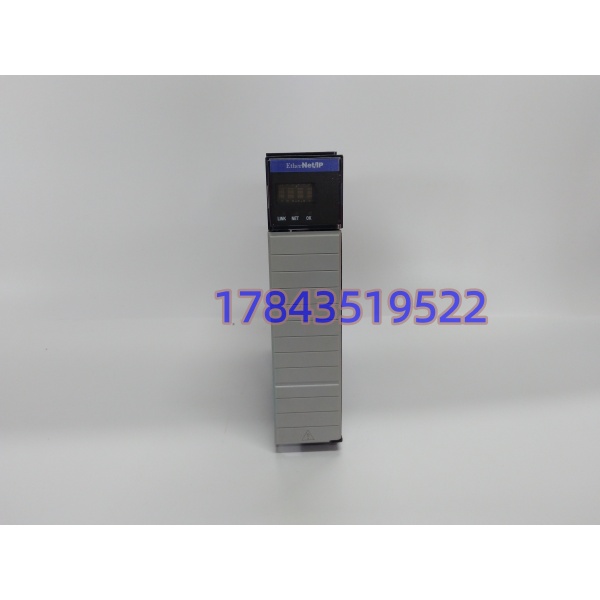

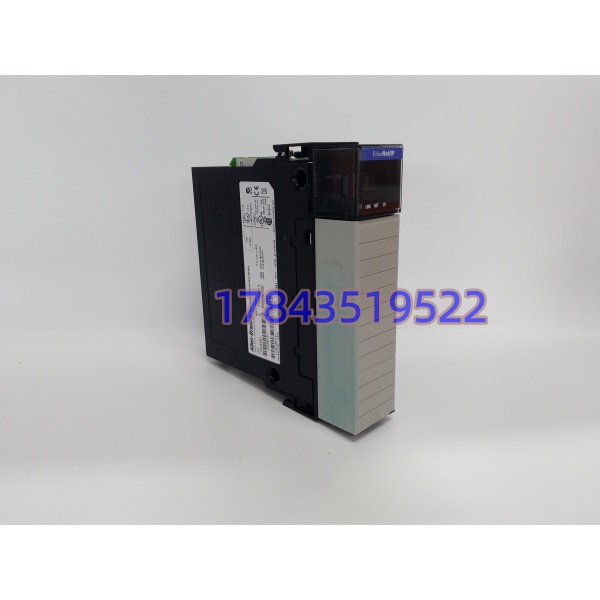

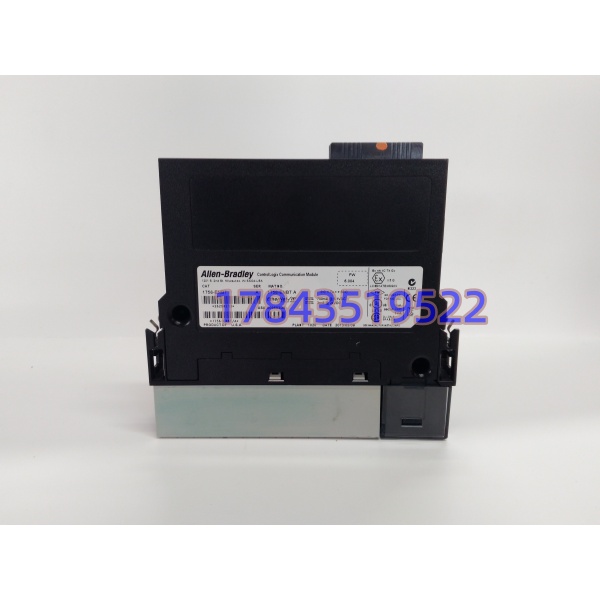

· 型号：1756-ENBT
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：ControlLogix
技术参数
- 目录号：1756-ENBT
- 模块类型：EtherNet/IP 通信桥接模块（ControlLogix 机架式）
- 网络接口：1 × RJ45，10/100 Mbps 自适应，半/全双工
- 支持协议：EtherNet/IP (CIP)、TCP/IP、UDP、HTTP (Web Server)、SNMP
- 连接容量：最大 64 个 TCP/IP 连接，128 个 CIP 连接（显式+隐式）
- 背板电流消耗：700 mA @ 5.1 VDC，3 mA @ 24 VDC（典型功耗 3.7 W）
- 隔离电压：30 V DC 连续（以太网至背板基本绝缘，测试 707V DC @ 60s）
- 物理规格：单槽宽（约 35 mm），重量约 0.23 kg，IP20 开放式机架安装
- 工作温度：0°C 至 +60°C（非冷凝 5%-95% RH），存储 -40°C 至 +85°C
- 诊断显示：前面板 7段数码管（滚动IP/状态）+ OK/NET/LINK LED指示灯
- 配置方式：BOOTP/DHCP 或 RSLinx 静态IP，顶部旋转开关辅助设定
- 特殊功能：支持 RIUP（运行中热插拔）、CIP 未连接消息、重复IP检测
- 合规认证：CE、c-UL-us、CISPR 11 Class A、ATEX/IECEx（部分涂层版）
- 生命周期：已停产（Discontinued as of 2021-12-31），请以原厂手册为准
产品介绍
从场景痛点切入，现场电气采购常遇到老产线ControlLogix系统通讯卡故障，翻遍库房只有1756-ENBT的库存，却被告知这货2021年底就原厂停产了。它的定位非常纯粹：作为第一代ControlLogix以太网桥，解决机架与上位机、远程IO（如1734-AENT）之间的百兆级数据路由。现场实测发现，在RSLogix 5000 v16-v18环境下，固件Rev 4.x的ENBT稳定性极高，几乎没见过因协议栈抖动导致的掉线；但在连接数逼近64 TCP上限时，HMI轮询会开始丢包（严格来说，它只在固件v6.x以上优化了部分TCP超时重发机制，老版本容易卡在Socket半开状态）。
商业价值上，这模块现在的溢价全在“存量续命”。新项目绝不建议碰，但制药、冶金那些做过FDA 21 CFR Part 11验证的老装置，换EN2T可能触发软件重验证（成本六位数起），这时候带测试报告的ENBT库存件就是救命稻草。采购必须盯死序列号段的出厂年份和固件Major Revision（4或6），因为RSLogix v17以下不认Rev 6，强插会报电子密钥不匹配。在某个汽车产线改造里碰到过，为了省事买了翻新ENBT没测固件，下装直接锁I/O，停线两小时赔的钱够买十块新EN2T了。
替换与升级建议
- ✅ 直接替换：1756-EN2T（Rockwell官方指定功能替代）。硬件Pin-to-Pin兼容ControlLogix背板，同槽位免改线安装；性能升级至10/100/1000M、256 CIP连接。若原项目无特殊老旧固件绑定，插上后在I/O配置里重选模块型号下载即可，改动工作量约15分钟，成本比炒高的ENBT库存可能更低（新件渠道价透明）。
- ⚠️ 软件兼容（需改配置）：1756-EN2TR / 1756-EN3TR（带双口交换机的冗余版）。硬件能插但物理网线需改环网（DLR）或手拉手拓扑，且旧程序里MSG指令路径、CIP Motion设置可能需微调；若在RSLogix/Studio 5000里把ENBT改成EN2TR，需注意双IP或端口复用逻辑，改动约0.5-1人天，适合顺带做网络冗余升级的项目。
- ❌ 硬件不兼容：1756-L8x系列处理器内置网口（无需独立EN模块）或Point I/O 1734-AENTR等。背板架构完全不同，强行把ENBT插非1756机箱会损坏针脚和背板总线，严禁互代。目前ENBT原厂已断供，纯新件只能找授权库存或面临翻新件风险，无第三方Pin兼容克隆品。
