产品详情

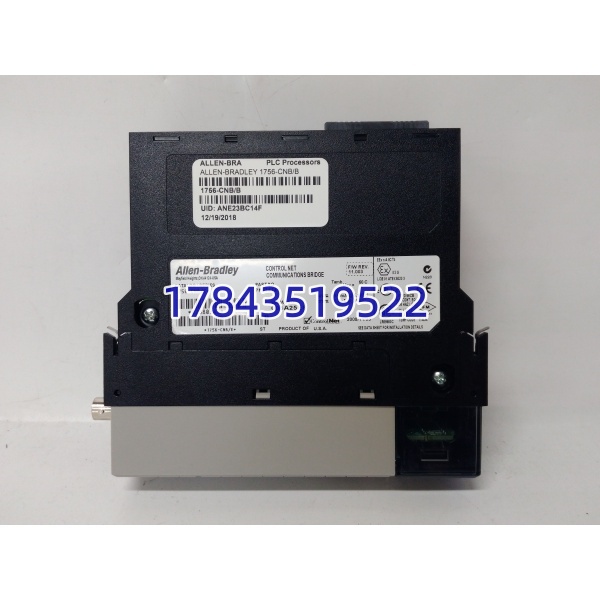

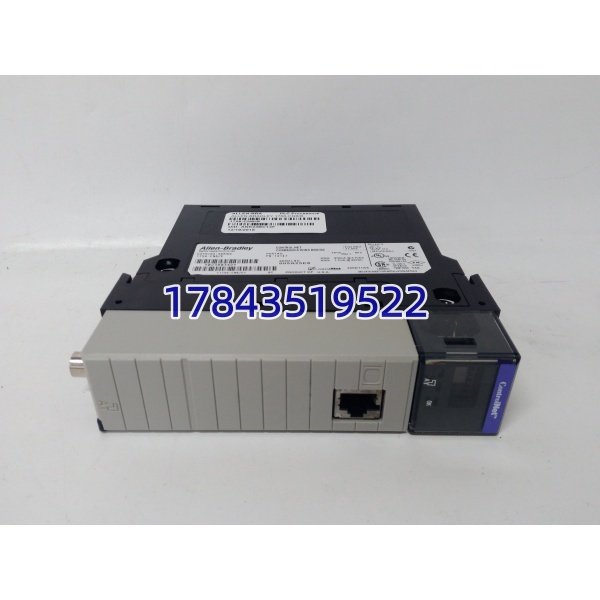

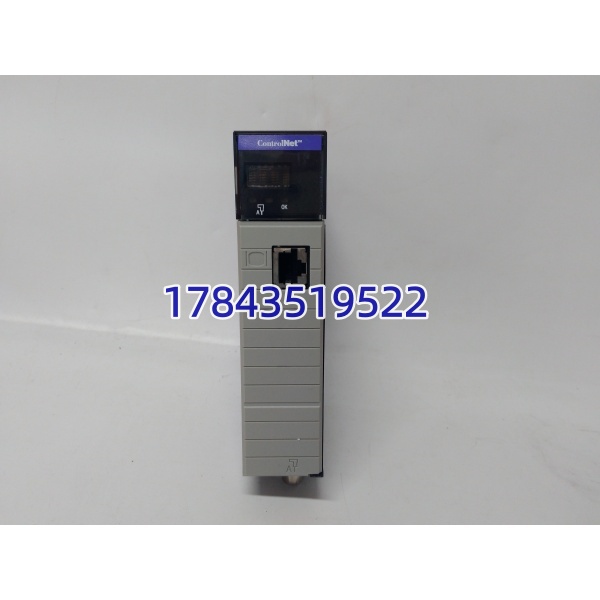

· 型号：1756-CNB
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 1756 系列 ControlNet Bridge Module
规格参数
- 模块型号：1756-CNB（ControlNet Bridge Module，单通道非冗余）
- 所属系列：ControlLogix 5000 / GuardLogix 兼容机架（1756-Ax 系列）
- 通信协议：ControlNet（NEMA ISA SP50-1995/ IEC 61158Type 2），固定 5 Mbps
- 网络接口：1× BNC（同轴 RG6 四屏蔽 1786-RG6），1× NAP RJ45（8-pin shielded，用于本地配置/调试）
- 最大节点数：99 个 ControlNet 节点（地址 01–99，旋转拨码设定）
- 最大连接数：64 个双向连接（含调度 Scheduled + 非调度 Unscheduled，推荐实际 40–48 个）
- 未连接消息缓冲：最多 20 个 UCMM 缓冲区
- 背板电流消耗：970 mA @ 5.1 V DC（≈5.1 W），24 V DC 侧 1.7 mA
- 热插拔：支持（ControlLogix 机架任意槽位，建议控制器在线时插拔）
- 组态软件：RSNetWorx for ControlNet（网络调度配置）+ RSLogix 5000 / Studio 5000（I/O 路径）
- 状态指示：PWR（电源）、OK（模块健康/故障）、NET（网络活动）、MOD（模块状态，依版本）
- 节点地址设定：模块侧面两位旋转拨码开关（01–99），断电设置生效
- 工作温度：0 ℃ ～ +60 ℃，存储 -40 ℃ ～ +85 ℃
- 相对湿度：5 % ～ 95 %（非冷凝）
- 隔离：ControlNet 端口对背板基本绝缘 30 V DC 连续
- 认证：UL、cULus、CE、C-Tick、KC，FM RC 类 I Div 2（依版本）
- 物理尺寸：标准 1756 单槽宽（约 133 × 32 × 171 mm），重量 ≈ 0.26 kg
- 生命周期：2024-12-31 正式 EOL，工程替代推荐 1756-CN2（更高连接数/性能）或 1756-CNBR（冗余）
产品介绍
1756-CNB 是 ControlLogix 系统接入 ControlNet 确定性网络的传统桥接模块。它把控制器背板数据与 ControlNet 报文相互转发，支持 Producer/Consumer 模型——调度数据（Scheduled）保证 I/O 更新周期抖动 <1ms，非调度消息（Unscheduled）用于 HMI 读写、MSG 指令跨网通信。插在 ControlLogix 机架任意槽位，通过同轴 BNC 连 1786-RG6 主干或 T 型头接远程 I/O 机架（1756、1794 Flex I/O、1734 POINT I/O 等）、PanelView Plus、PowerFlex 驱动器的 CN 口。
跟 1756-CNBR 比它没有 A/B 双缆冗余，跟 1756-CN2 比连接数上限低（CN2 支持 >100 连接且处理速度快）。坦白讲这卡在 2000–2015 年建的化工厂/水泥线存量极大，现在基本靠拆机件或 CN2 替代。换件时节点地址拨码必须与原配置一致，RSNetWorx 中一般不需改网络调度（MAC ID 相同），但若升级 CN2 需同步更新模块类型重下载。
应用场景与行业案例
我在现场遇到最多的是：老产线 ControlNet 网络某节点掉线，查是 CNB 模块 OK 灯闪但 NET 不亮——BNC 头氧化或 1786-RG6 终端电阻未接。清洁 BNC、确认 1786-RTMT 终端电阻（50Ω 每端）装好后恢复。还有一次 CNB 突然 MOD 灯红，原是机架电源模块老化背板 5V 跌到 4.85V 刚好临界，换电源后 CNB 自愈——先量背板电压再怀疑模块。
典型场景：
- 流程工业 ControlLogix 主站：CPU（1756-L55x/L6x/L7x）机架插 1756-CNB，通过 ControlNet 带多套 1794 Flex I/O 远程机架采集反应釜温度/压力。
- 水泥/矿山皮带保护：CNB 连接 PowerFlex 700 驱动器的 20-COMM-C 卡做速度给定与状态监视，调度保证 20ms I/O 更新。
- 老厂混合网络桥接：CNB 作 ControlLogix→ControlNet 入口，另一侧通过 1756-ENBT 或 EN2T 上 EtherNet/IP，实现跨协议数据交换（不替代网关但可 Producer/Consumer 跨网订阅）。
- PanelView Plus 终端接入：CNB 网络上挂 PV+ 做实时趋势和配方下载，比 DH+ 快且支持多节点并发。
真实案例：西南某 2500t/d 水泥线原料磨 ControlLogix 系统（1756-L61 + 1756-CNB/B），大修后开机时报”Module Fault – CNB Net Loss”，远程 I/O 全离线。到现场量 BNC 端有信号但 NET 灯不闪，查发现 T 型头一侧重合 1786-RG6 线芯与屏蔽短路（施工踩踏），终端电阻 1786-RTMT 也未装另一端。临时换备件 1756-CNB（同拨码 05）确认 BNC 接触良好、两端装终端电阻后 NET 绿灯常亮，RSNetWorx 在线验证调度正常，I/O 恢复。保运主管说：”CNB 本身没坏，是现场同轴头工艺差——但这卡一挂全网瘫，以后备块冷备。”
