描述
产品详情

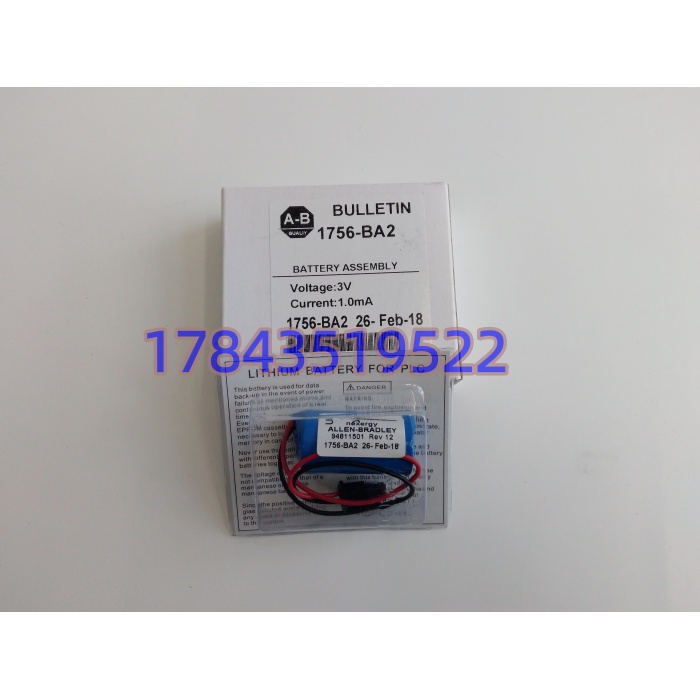

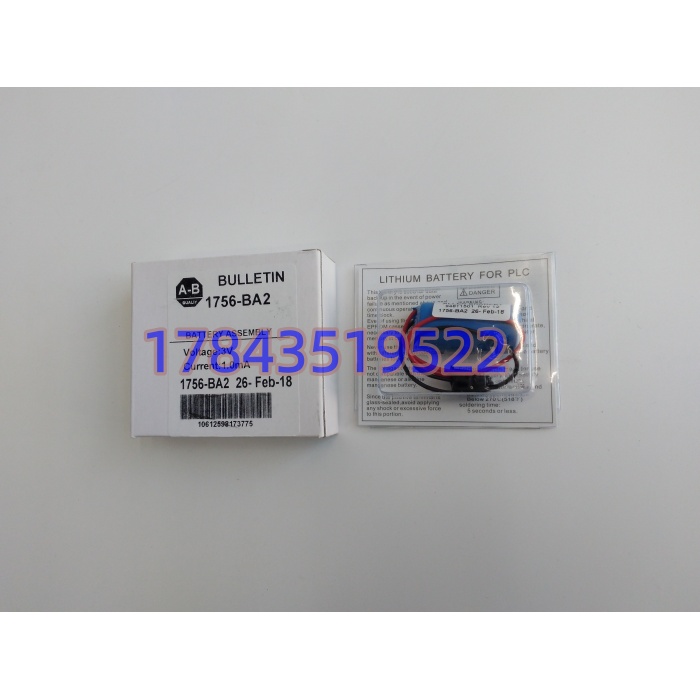

· 型号：1756-BA2
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix（适配 1756-L61B~L65B、L71B~L75B、GuardLogix 556x B 版）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 电池化学体系 | 锂亚硫酰氯（Li-SOCl₂），原电池，不可充电 |
| 标称电压 | 3.0 V DC |
| 额定容量 | 1200 mAh |
| 静态负载 | 约 1 mA（RTC 维持） |
| 数据保持寿命 | ≥5 年 @ 25℃；≥6 个月 @ 60℃ |
| 自放电率 | ≤1%/年，仓储寿命约 10 年 |
| 工作温度 | -40…+85 ℃（工业宽温） |
| 存储温度 | -45…+85 ℃（≤30 天），推荐 25℃ / 40–60% RH |
| 物理尺寸 | 约 φ17 mm × 35 mm（0.68×1.38 in） |
| 重量 | 约 36 g |
| 连接器 | 专用微型 2 针防呆极性插头（红正黑负），免工具插拔 |
| 安装位置 | CPU 模块顶部/侧面专用电池仓 |
| 兼容 CPU | L6x B 版、L7x B 版、GuardLogix B 版（详见下文） |
| 状态指示 | CPU 前面板 BAT 红色 LED + Studio 5000 诊断 |
| 更换方式 | 支持带电热插拔（PLC 上电运行时更换） |
| 安全认证 | 原厂 UL/CE，GHS 非危险品（金属壳体密封） |
产品介绍
1756-BA2 是 ControlLogix B 系列控制器的”记忆保险丝”——一颗 3V 锂亚硫酰氯电池组件，专用插头直插 CPU 电池仓。它的唯一任务：PLC 主电源断开时，给 CPU 内部 SRAM 易失内存和系统实时时钟（RTC）供电，保住用户程序、标签、配方、累计值和故障历史。正常运行时 CPU 不消耗它，相当于”待命 5 年、用一次救命”。
有一点必须讲清楚：它不是电源模块，不驱动 CPU 运算、不带 I/O、不占背板槽位。原厂仍在产、大量库存流通，价格几十到几百元不等，千万别被当成”停产高价件”忽悠。最关键的坑在兼容性——1756-BA1 是 A 版 L6x 用的，插头尺寸和电气不兼容 B 版；强插会损坏 CPU 主板针脚。我在现场见过维修工拿 BA1 硬怼 B 版 L63，结果主板电池座针弯了两颗，CPU 直接报废，一颗电池省下的钱赔了一台几万的控制器。
应用场景与行业案例
电池失效的典型表现：CPU 面板 BAT 红灯常亮（还能撑约 10–15 天备份）→ 红灯闪烁或程序丢失 → 上电后控制器报”Memory Cleared”、所有标签清零、需要重新下载程序。最致命的不是电池本身，是”以为没事”——BAT 灯亮了还拖着不换，等到全厂停电那一刻，程序全丢。
- 汽车焊装/总装线 ControlLogix L6x：几千个 I/O、几百个机器人联动，程序丢失一次等于停产半天找程序员重下逻辑，电池每 2–3 年预防性更换是标配。
- 石化聚合装置 L7x B 版：工艺配方几 MB，RAM 丢一次配方要重新标定，产线质量直接波动，BAT 告警必须当班处理。
- 电力变电站/水处理 GuardLogix 安全 CPU：安全逻辑丢不得，电池状态纳入定期点检清单，与 ESM（能量存储模块）配合双保险。
- 北方低温车间 / 南方高温控制柜：锂亚体系 -40℃ 不衰减、+85℃ 也能撑，比普通锂锰（BA1 体系）温度适应性宽得多。
- 长期停机检修的产线：停产数周甚至数月，电池是唯一保程序的手段，启机前先量 BAT 电压再送电。
真实案例：2023 年东北某汽车零部件厂，春节长假前全线停机检修。节后第一天送电，3 号工位 L63B 控制器面版 OK 灯不亮、RSL 灯狂闪，Studio 5000 连上去报 “Nonvolatile memory invalid”。排查发现这颗 BA2 电池已超期服役约 4 年，BAT 灯其实去年就亮过，班长以为”灯亮又没停机，不急”。结果长假期间机柜虽断电，电池电压已跌到 2.4V 临界，SRAM 数据全清。最终从工程师站备份的 .acd 文件重新下载程序 + 标定机器人原点，折腾 6 小时才恢复。厂长事后把”BA2 更换”写进年度 PM 工单，按柜温分档：≤35℃ 三年一换、每升 5℃ 缩短一档。
