描述
产品详情

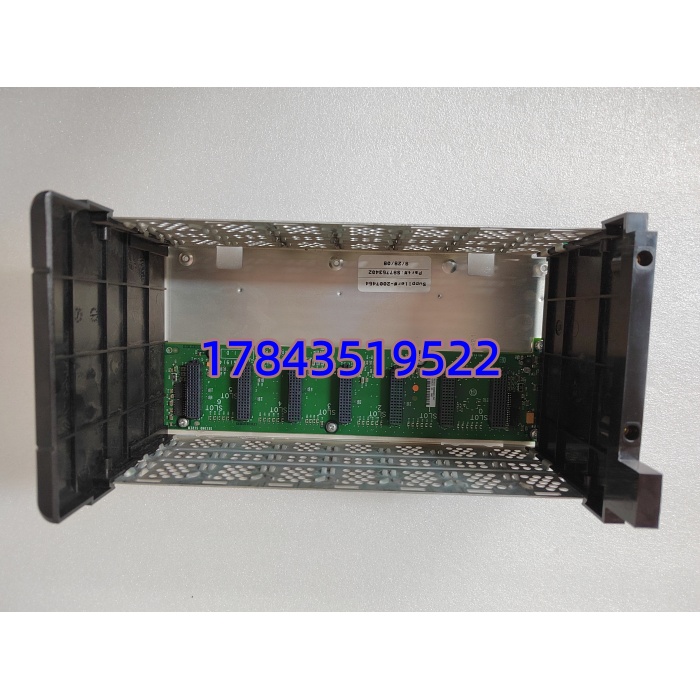

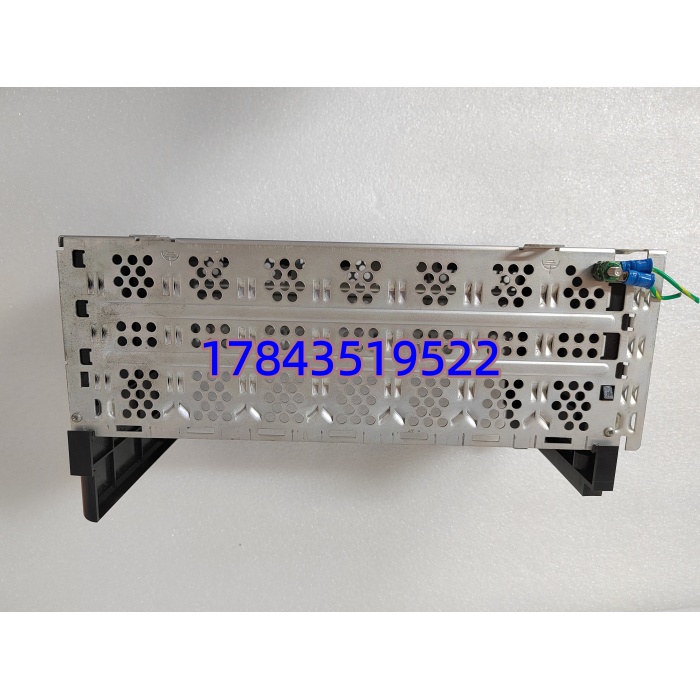

· 型号：1756-A7（Series B，1756-A7/B）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 1756 — 7-Slot Chassis
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | ControlLogix 1756 Series Chassis（机架/背板） |
| 型号 / 目录号 | 1756-A7（Series A/B/C，B=加固版安装耳及改进接地） |
| 槽位配置 | 总计7槽：Slot 0=电源槽(专用于1756-PA/PS/PB系列)，Slot 1~6=通用模块槽 |
| 最大模块数 | 6块 1756 系列模块（CPU/Comm/I/O/特殊功能任意混插） |
| 背板总线 | ControlLogix 并行背板，支持 Producer/Consumer 标签、模块间直接数据交换 |
| 冗余电源支持 | 支持双电源（左起 Slot0+Slot最右预留第二电源槽依机型，A7标准单电源槽；1756-A10/A13等有双PSU槽） |
| 适用CPU | 1756-L55/L6x/L7x/L8x 全系列（背板自动识别槽位及Chassis Size需与Studio 5000中Chassis Size设置一致） |
| 适用电源模块 | 1756-PA72、PA75、PB72、PB75、PS69、PC 等 ControlLogix 专用电源（CompactLogix 1769-PSxx 不兼容） |
| 安装方式 | 19″ 机柜 DIN 导轨或直接螺栓固定，两侧带接地片 |
| 背板电流预算 | 依所配电源模块决定（典型 PA72 提供 13A@5VDC 背板电流，需按模块负载核算） |
| 工作温度 | 0℃～+60℃（存储 -40℃～+85℃） |
| 湿度 | 5%～95% RH（无冷凝） |
| 尺寸(约) | 358mm(L) × 171mm(H) × 146mm(D)（7槽标准，含安装耳） |
| 重量 | ≈2.3 kg |
| 认证 | UL / cUL / CE / C-Tick / FM（Class I Div2 依具体配置） |
| 备注 | Studio/RSLogix 5000 中 Chassis Type 须设为 “1756-A7” 否则报 Chassis Size Mismatch |
产品介绍
某汽车线改造时扩容加了个新机架，下载后 CPU 报”Chassis Size Mismatch”——追下来是工程师在 I/O Configuration 里还选着旧项目的 A10，改成 A7 立马过去。1756-A7 就是 ControlLogix 最常用中型机架：左边强制插专用电源（1756-PA72 之类），右边六槽随便混 L8x CPU、EN2T 网口卡、1747/1756 I/O——背板自动做标签发布订阅，不用写任何底层的”摸背板”代码。
严格来说 Series B 较早期 A 系列主要是钣金加固、接地片改进和背板镀层寿命提升，电气完全兼容可互换。有个大坑：1769-A7（CompactLogix微型机架）和 1756-A7 外观略像但宽高槽距全不同、背板协议不通、电源互不兼容——下单核对 Catalog Number 首位”1756″别少位数。原厂全新带序列号可溯源，适合 ControlLogix 存量线体新增或备件替换。[请以 Rockwell Publication 1756-UM001 ControlLogix Chassis为准]
替换与升级建议
✅ 直接替换
- 1756-A7 Series A ↔ Series B ↔ Series C：物理尺寸、背板引脚、槽位定义完全相同，直接拆旧机架迁移模块——注意迁移时记录原电源槽及 CPU 槽位（必为最左 PSU + Slot1 通常放 CPU），约 30~60 分钟（含模块迁移、Studio 5000 Chassis Size 核对），无额外硬件成本。
- 1756-A5（5槽）→ 1756-A7：若 I/O 点数允许直接升槽数——只需重配 I/O Configuration 中 Chassis Size=A7 并确认背板电流余量足够，模块向右平移插入对应槽，工作量中等。
⚠️ 需改配置（软件侧）
- 1756-A7 → 1756-A10/A13（扩槽）：物理替换需改 RSLogix/Studio 5000 中 Chassis Size 并重分配槽号（若原模块超6槽需重新规划），属正常扩容操作。
- 从 1769 MicroLogix/CompactLogix 机架迁移：完全不能直通——需整体换为 1756 平台或加通信网关，非简单机架替换。
❌ 硬件不兼容
- 1769 系列机架（1769-A7 等）及 1769-PS/PA 电源：物理槽距不同、背板协议不通，严禁互插 1756 模块，会损模块。
- 非 AB 系统机架：不通。
现场实测发现少数老项目用 1756-A7 但 CPU 是 L55（Rev G 以前），若换新 Series C 机架背板完全兼容但建议确认 CPU Firmware 支持 Chassis Auto Detect——极老 L55 固件可能需手动设 Chassis Size。[请以 Rockwell 1756 Chassis Compatibility Tech Note为准]
