描述
产品详情

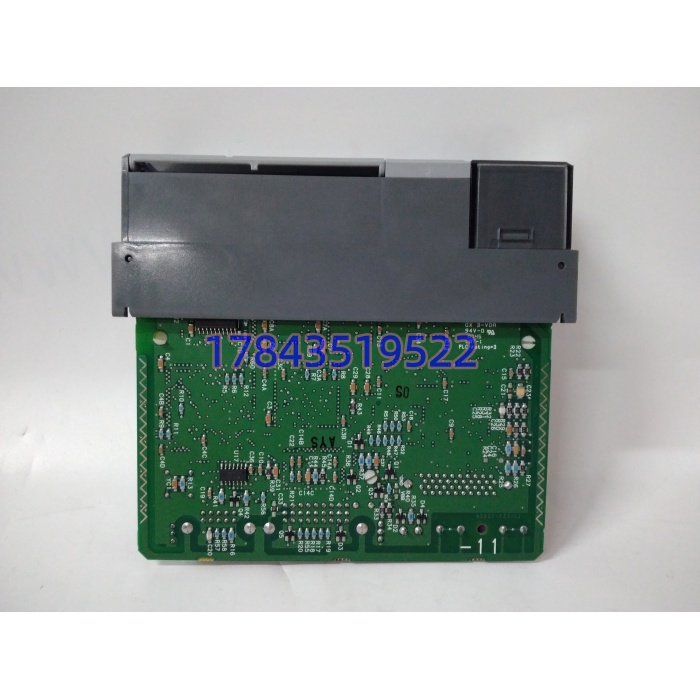

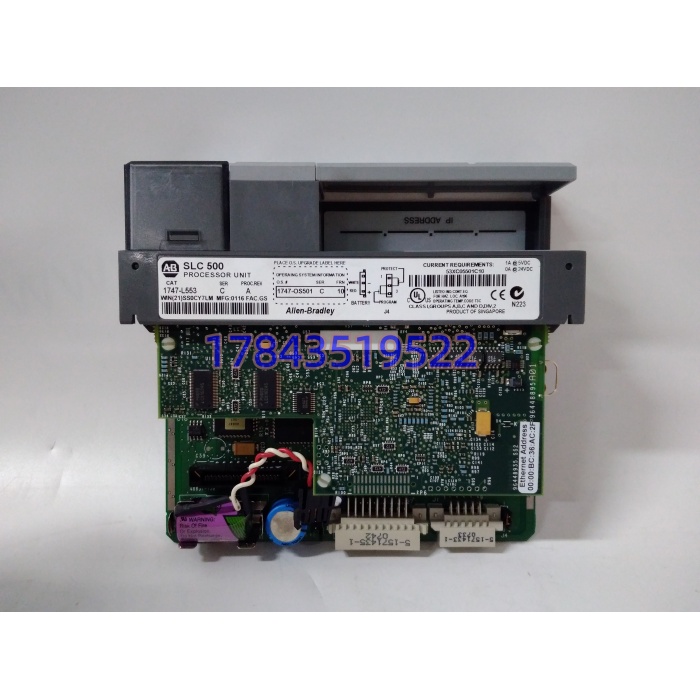

· 型号：1747-L553
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：SLC 500 / SLC 5/05
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | 1747-L553，SLC 5/05 处理器，64K 字用户内存 |
| 同系对照 | L551=16K、L552=32K、L553=64K（后缀数字=64K 档位标识，非总线宽度） |
| 处理器架构 | SLC 5/05 专用核（渠道标”32 位 RISC 100 MHz”无原厂依据，执行速度按位指令 0.37 μs、扫描 0.9 ms/K 字计） |
| 用户内存 | 64K 字（60K 程序+数据共用 + 4K 独立数据），电池备份 RAM，可选 1747-M13 加 64K EEPROM 卡 |
| 非易失 | 1747-BA 锂电池（典型后备 2 年），程序固化可借 1747-M13 或 ControlFlash 下载 |
| 通信口 1 | RJ45 10Base-T（10M 非 100M，以太网上的 DF1 / TCP-IP / BOOTP-DHCP，最多 64 连接） |
| 通信口 2 | DB9 RS-232，可配 DF1 全/半双工、DH-485、ASCII（无 DH+，DH+ 是 5/04 的活） |
| I/O 能力 | 本地 3 机架 30 槽，离散 4096 入+4096 出，本地模拟 480 点；RIO 远程站经 1747-SN 扩展 |
| 扫描性能 | 位指令 0.37 μs，程序扫描 0.9 ms/K 字，I/O 扫描 0.225 ms |
| 背板供电 | 1746 机架背板 5 VDC @ 1 A（≈5 W），无独立 24 V 端子（24 V 由 1746-Px 电源提供） |
| 安装 | 1746 机架 0 槽（最左），断电插拔，钥匙开关 Run/Prog/Remote |

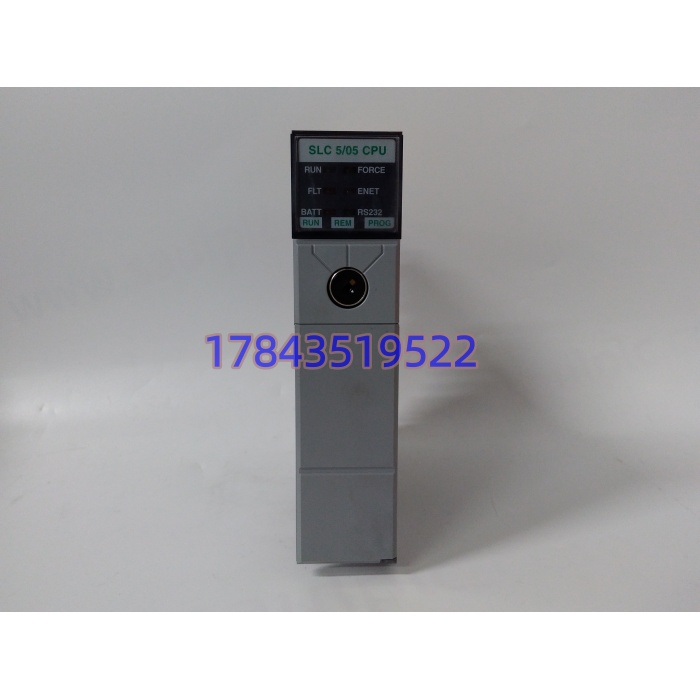

| 诊断 LED | RUN / FLT / FORCE / BAT / COMM（以太网）/ RS232 ACT |
| 编程软件 | RSLogix 500（5000/Studio 5000 不兼容）；固件 FRN 13 为末代（ControlFlash 可刷） |
| 机械 | 约 145×35×142 mm，0.29–0.6 kg，IP20 |
| 工作温度 | 0~+60 ℃，5–95 % RH 无凝露 |
| 认证 | UL 508 / cULus / CE / UKCA |
| 生命周期 | 原厂 2024-03-31 Discontinued（Rockwell 公告明文），建议迁移 1769-L30ER / 5069-L320ER，但存量站无 pin-to-pin 替代 |
产品介绍
从维护者视角切：SLC 500 柜里 L553 这种末代 CPU，灯绿没人理，等 RUN 闪、FLT 红、BAT 灯亮，才知道要么是 1747-BA 锂电死了程序丢了一半，要么是 10Base-T 口变压器老化 RSLinx 偶连不上——画面表现不是”黑屏”而是”SCADA 里标签 Quality 偶尔 Bad，但 PanelView 本地还跑”，运行工以为网络问题，查了一圈交换机再倒查到 CPU 网口。在某个汽车焊装线项目里碰过：1747-L553（2008 年新加坡产）的 10Base-T 口随柜内夏温老化，RSLinx 以太网驱动每 20 分钟掉一次链，DF1 超时让 Robot 工位停 3 秒，一班废件 11 个约 4 万。
它严格来说只在同 FRN 大版本内向后兼容：L552 程序（32K）上 能直接下装（内存向上兼容），反过来 的 64K 程序塞不进 L552；跨到 1769 CompactLogix 不是换卡是重写成 Studio 5000 工程，RSLogix 500 源码不移植。供应链上罗克韦尔 2024-03-31 官方 Discontinued，2026 年渠道价分三档：拆机 2500~4500 元、翻新 4500~7500 元、New Old Stock（NOS）8000~14000 元，带原厂防静电袋+FRN13 固件的溢价明显。存量 SLC 站留 1 块原厂可溯的做 A 类冷备（连带 1747-BA 锂电和 1747-M13 EEPROM 卡同备），比停一次焊装线重写逻辑划算 25 倍——CPU 不参与 SIL 但机器人工位停 3 秒废件的小时机会成本五位数起。
应用场景与库存策略
挂掉的表现分硬软两种：硬故障 RUN 灭、FLT 红、RSLinx 彻底连不上；软故障是 BAT 灯黄闪（锂电将死）、10Base-T COMM 灯偶灭（网口温漂）、FORCE 灯意外亮（有人在线强制了某个位忘了取消）。
- 汽车焊装/总装线 SLC 500 站（1746 机架 + PanelView）：每面柜备 1 块冷备，优先选 FRN13 固件 NOS，库龄 ≤5 年，每半年上电读 BAT 电压+以太网连通性，备件袋绑定 1747-BA 新电池。
- 食品饮料灌装线（SLC 5/05 跑 DH-485 连老 PanelView 550）： 非它不可（CompactLogix 不原生跑 DH-485），A 类备件，安全库存 1 块/每 3 在线机架。
- 水处理泵站（SLC 500 + 1747-SN RIO 远程）：建议供应商 VMI 代管，再订货点 = 在线机架数×0.3 向上取整。
- 可容忍 4h 停机的市政污水：自身零库存但合同锁 48h 发货违约条款，区域兄弟厂互备。
- 院校 PLC 教学台：别囤整块，留 1 块样片讲 SLC 架构+DH-485 拓扑即可。
真实案例：2023 年华东某合资车企焊装车间，SLC 5/05 1747-（2007 年新加坡产）锂电 1747-BA 耗尽，周末停电 48 小时后上电程序丢失 40%，RUN 灯不亮、FLT 红闪，Robot 工位全线停摆。库存系统”1747-“有 1 块，到货是 1747-L552（32K 版），插上 FRN13 固件能认但 64K 程序塞不进去，只能跑空壳。从苏州保税仓调原厂 2019 批次 1747- FRN13 NOS，顺丰次日达，停机 8 小时（含 ControlFlash 刷固件+RSLogix 500 重下装），按停线工时折机会成本约 22 万。之后 ERP 主编码锁”1747-“且属性强制填 FRN≥13 和内存 64K，L551/L552 单列禁互代，备件袋外贴”含 1747-BA 锂电+64K EEPROM 卡”。
