描述
产品详情

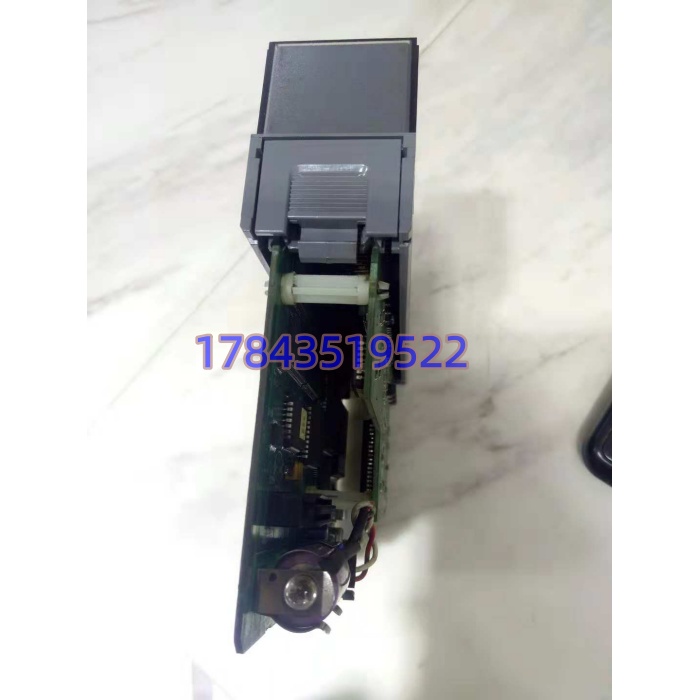

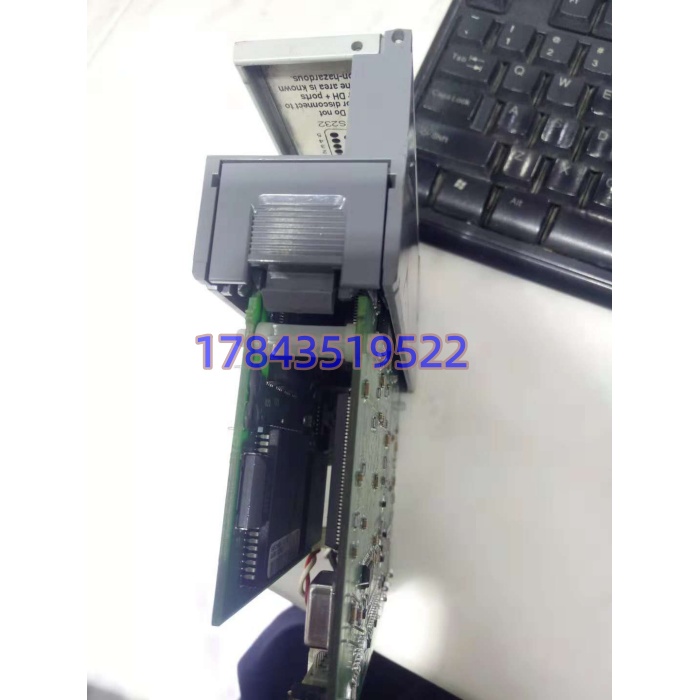

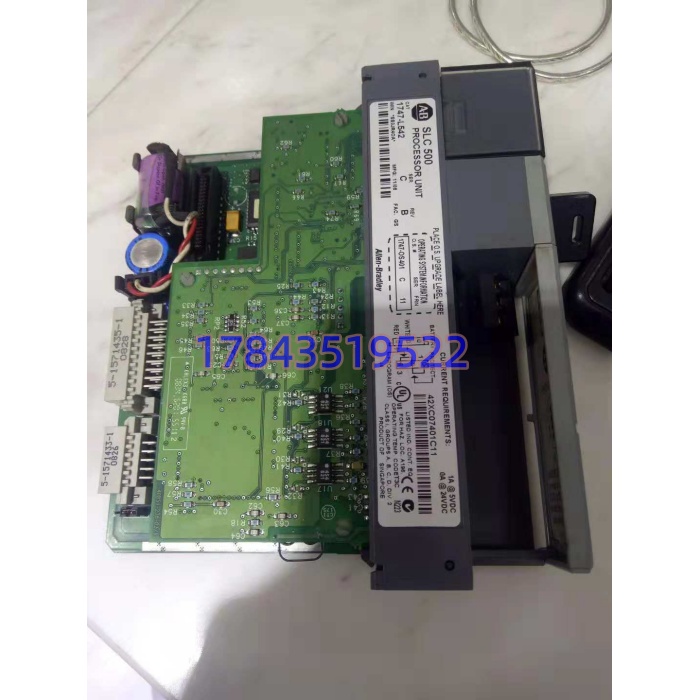

· 型号：1747-L542
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：SLC 500 Modular Hardware Style（配 1746-A2/A7/A10/A13 机箱、1746 系列 I/O、1747-BA 锂电池、RSLogix 500 编程）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 用户内存 | 32 K 字（28 K 程序 + 4 K 数据），电池备份 RAM，可选 1747-M13 Flash 卡固化 |
| 处理器等级 | SLC 5/04，DH+ 原生支持 |
| 位指令执行 | 0.37 μs |
| 程序扫描 | 0.9 ms / K 字（典型） |
| I/O 扫描 | 0.255 ms |
| 通信端口 | 1× DH+（RJ45，57.6 kbps~230.4 kbps 自适应，节点号拨码设定）；1× RS-232（9 针 D-sub，DF1/ASCII/Modbus RTU） |
| 最大 I/O 容量 | 4096 离散入 + 4096 离散出；本地模拟量 480 点；最多 3 个本地机箱、30 槽 |
| 背板供电 | 5 V DC @ 1 A（典型），24 V DC @ 175 mA（来自机箱电源如 1746-P2/P4） |
| 备份电池 | 1747-BA 锂柱电池（2~5 年寿命，BAT LOW LED 亮须立即换） |
| 模式开关 | 前面板钥匙开关 Rem/Run/Prog，强制 I/O 有独立 LED |
| 工作温度 | 0~60 ℃，5~95% 非冷凝湿度，30 G 冲击，2.5 G 振动 |
| 尺寸重量 | 约 145×35×142 mm，300 g 级 |
| 认证 | UL/cUL、CE、C-Tick、GOST、KC、Marine（以原厂手册为准） |
| 生命周期 | 原厂 2024-03-31 停售，属 Discontinued，推荐工程替换指向 CompactLogix 5380 |
产品介绍
1747-L542 是 SLC 500 里最常被点名的中档 5/04 处理器：32K 字内存、DH+ 网口、RS-232 调试口，插在 1746 机箱 0 槽就能带最多 3 个本地机箱跑中型产线。它不像 5/05 带以太网，也不像 5/03 只有 DH-485，DH+ 在老汽车厂、水处理、包装线里和 PanelView 600/1000、PLC-5 对连是标配。RSLogix 500 下程序，梯形图+少量 ST，PID 指令、间接寻址、MSG 通讯都够用。
和 L541（16K）比它内存翻倍，和 L543（64K）比它便宜一截，和 CompactLogix 1769-L32E 比它没以太网但老盘柜里不用动 1746 I/O 一块板。坦白讲，2024 年之后原厂新件已经订不到，现在市面流通的要么是 Series C 库存、要么是拆机翻新。它的工程价值不在参数新鲜，在于”凌晨两点坏了，明天早班前换一块同尾缀的进去，RSLogix 500 传程序 10 分钟恢复生产”。
应用场景与行业案例
我在华东一家 2003 年建的饮料灌装线遇到过：主机 L542/C，DH+ 挂 6 块 PanelView 1000 和两套 1746-SN 扫描器，半夜 BAT LOW 闪了三天没人理，第四天断电检修后程序全丢——电池死了 RAM 清空，Flash 卡没插。非计划停机 4 小时，损失不是 CPU 钱，是停机期间整线 CIP 重洗和首件质检的工时。
典型场景：
- 汽车焊装线工位控制：DH+ 环形网带 20+ 节点，L542 做本工位逻辑+与 PLC-5 主线 MSG 交互，换件不能改网络拓扑。
- 水处理提升泵站：4096 点离散够用，RS-232 接老超声波液位计 Modbus RTU，省通讯模块。
- 包装机多轴时序：0.37 μs 位指令跑光电联锁不丢信号，1746-OB16E 输出直接驱动电磁阀组。
- 食品饮料灌装：CIP 阀阵顺序控制+流量累积，DH+ 上行到 FactoryTalk View 老 SCADA。
- 老线保产备件：原 EPC 图纸锁定 1747-L542/C，改 CompactLogix 要重画柜子，客户只肯买同型号续命。
真实案例：
华北某汽车零部件厂，1999 年 SLC 500 控制转向节加工线，2022 年 L542/B 报 Fault 红灯，RUN 起不来。库房翻出一块标”全新”的 /A，插上去 RSLogix 500 报 OS 不匹配（FRN 4.x vs 原站 7.x），强行下载程序后 DH+ 节点号冲突，整段线 MSG 通讯全黄。后来退掉 A 版，找认证商订 Series C 库存件，出厂刷 FRN 7.03，带 1747-BA 新电池和 RSLogix 500 空站上传测试视频，窗口期 25 分钟换完，DH+ 网络 3 分钟自愈。老师傅说：”SLC 这玩意儿，尾缀和 FRN 不对，比没备件还坑。”
