描述
产品详情

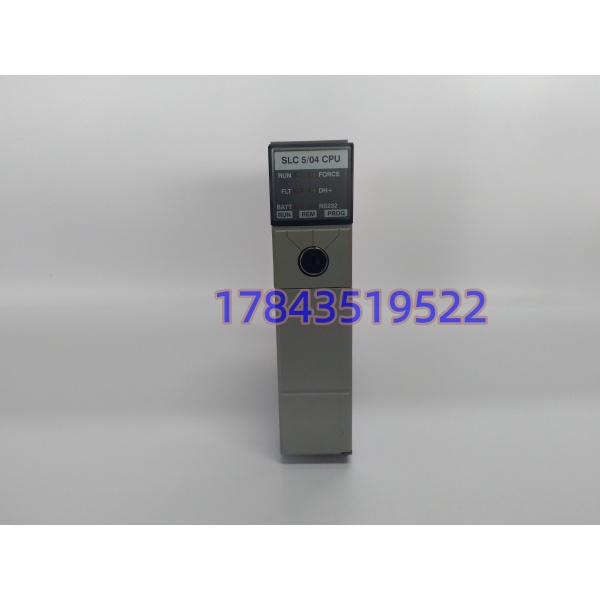

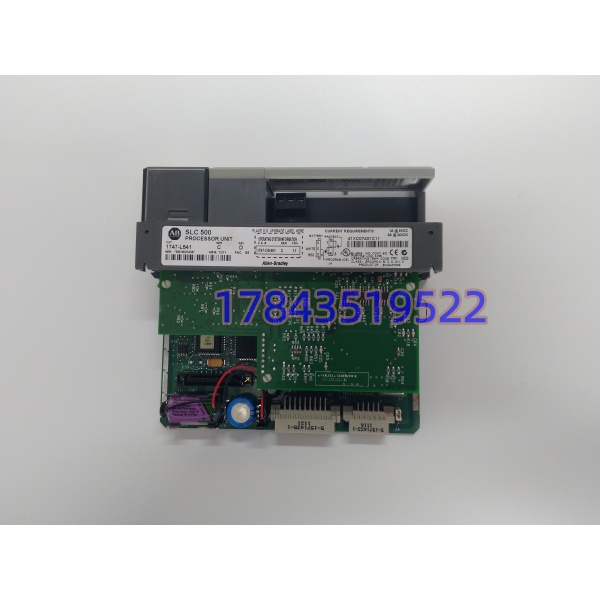

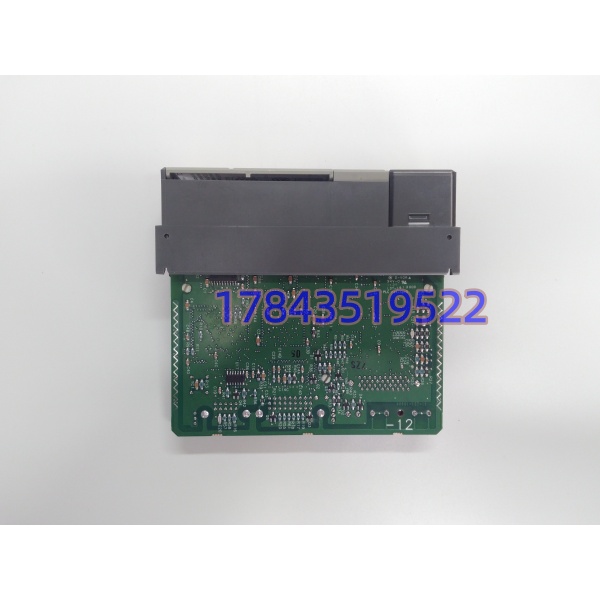

· 型号：1747-L541
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：SLC 500（SLC 5/04）
技术参数
- 处理器等级：SLC 5/04（优于5/03，带DH+）
- 用户内存：16K 字（Words，12K程序+4K数据，电池备份RAM）
- 典型扫描时间：0.9 ms / K字（简单逻辑）
- 位指令执行速度：0.37 μs（XIC/XIO/OTE）
- 最大数字量I/O：4096输入 / 4096输出
- 最大模拟量I/O：480点
- 本地扩展：最多3个1746机架（共30槽）
- 通信端口1：DH+（Data Highway Plus，RS-485/422，最高230.4 kbps）
- 通信端口2：RS-232（DB9，支持DF1/ASCII/DH-485/Modbus RTU）
- 背板电流消耗：1.0 A @ 5V DC，200 mA @ 24V DC
- 中断能力：1 ms STI（可选定时中断），0.5 ms DII（离散输入中断）
- 编程软件：RSLogix 500 / 5000 Micro（需匹配固件FRN版本）
- 工作温度：0°C 至 +60°C（IEC 61131-2 环境类）
- 存储扩展：支持 1747-M13 EEPROM（64KB）固化程序
产品介绍
从现场实测发现，老产线最怕SLC 5/04在停机重启后丢程序——多半是1747-BA锂电池耗尽且没插1747-M13卡。1747-L541的定位很明确：它是AB在90年代到2010年代中型自动化的主力CPU，核心差异在于原生带DH+高速总线（SLC 5/03没有），能跟老款PLC-5、ControlLogix（经1756-DHRIO桥接）无缝组网，在冶金、水处理那些不改架构的存量项目里依然是“续命”首选。你看到的19-01-21日期码意味着它产于停产前夕，内部电解电容剩余寿命需上电老化测试，不适合全新设计项目。
商业价值上，它的溢价不在硬件而在固件匹配度。采购员常踩的坑是：买回来的L541固件是OS301，但现场RSLogix 500工程存的是OS401及以上特性（如增强PID），在线编辑直接锁死报错。其差异化优势是支持在线编辑（Online Edit）和热逻辑微调，但对19年这批库存件，务必先问清固件版本（FRN），严格来说它只在固件v4.0以上完全兼容后期RSLogix安全校验，不确定一定让卖家跑一遍校验和（Checksum）再发货，请以原厂手册为准。
替换与升级建议
- ✅ 直接替换：同固件版本（如FRN 4.01/4.50等）的 1747-L541。插回原机架0槽，拨码钥匙一致可直接运行，需核对1747-BA电池座无腐蚀，工作量<0.5工时。
- ⚠️ 软件兼容（需改配置）：1747-L542（32K内存）/ L543（64K内存）。硬件引脚与背板全兼容，DH+地址不变，但若原程序逼近16K上限需确认无溢出；L542/L543内存更大，若原项目用了扩展寻址需RSLogix重新校验，改动约1工时，成本略增。
- ❌ 硬件不兼容：1769-L30ER（CompactLogix 5380）/ 1756-L85E（ControlLogix）。架构从SLC 500跳到Logix5000，背板物理尺寸（1766/1756机架 vs 1746）、编程协议（RSLogix 500 vs Studio 5000）、I/O映射逻辑完全不同，无法直接插槽替换，必须整柜重构或加协议网关（如ProSoft MVI69）。
