描述
产品详情

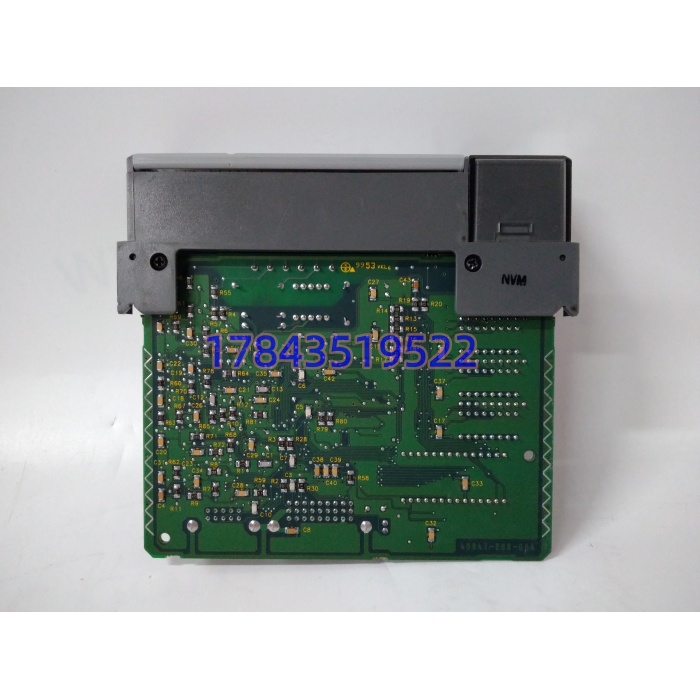

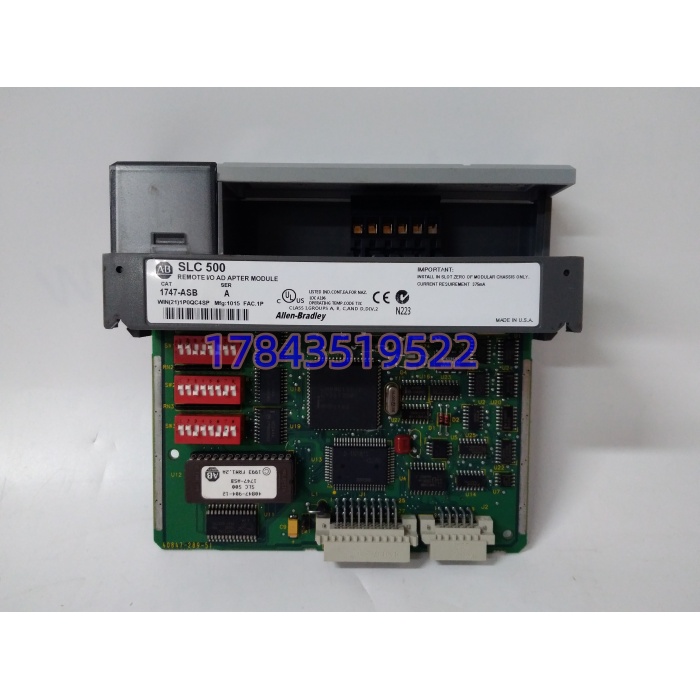

· 型号：1747-ASB
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：SLC 500 远程 I/O 适配器（Remote I/O Adapter）
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | 1747-ASB |
| 模块类别 | SLC 500 远程 I/O 适配器（Adapter，非 Scanner） |
| 安装位置 | 1746 机架 0 号槽位（独占，不可与其他模块混槽） |
| 通信介质 | 75Ω 同轴电缆 RG-6（双 BNC 菊花链，一进一出） |
| 波特率 | 57.6 / 115.2 / 230.4 kbps（DIP 开关 SW1 设定，需与主站一致） |
| 寻址能力 | 最多 32 个 RIO 机架（含本地），每组机架分配 1 个机架地址（DIP SW2/SW3） |
| 机架类型 | 1746-Ax（A4/A7/A10/A13 等）机箱，支持 4/7/10/13 槽 |
| 数据映射 | 每机架 8 字入 + 8 字出（128 离散点级），映射到主站 I/O 映像表 |
| 指示 LED | OK（模块健康）、FLT（通信/配置错）、ACT（RIO 活动）、ADR 0–4（机架地址编码指示） |
| 供电 | 1746 机箱背板 5VDC，典型 1.2A（约 6W） |
| 隔离 | RIO 口与背板无隔离（同轴直连，需外部隔离器防雷/浪涌） |
| 热插拔 | 不支持（更换需机架断电，RIO 网络会短暂中断） |
| 工作温度 | 0~+60℃（存储 -40~+85℃） |
| 湿度 | 5–95% RH 非冷凝 |
| 尺寸 | 单槽 1746 宽度（约 38mm），深度约 152mm |
| 认证 | UL / cUL / CE / C-Tick |
| 生命周期 | 2013 年 Rockwell 正式 EOL，备件流通为主，官方迁移路径指向 1747-AENTR / 5069-AENTR |
| 替代件 | 1747-AENTR（EtherNet/IP 适配器）、5069-AENTR（CompactLogix 5069 迁移） |
产品介绍
从 F 历史生命周期验证切：1747-ASB 是 SLC 500 时代铺得最广的一块 RIO 适配器，九十年代到两千年初的产线，凡是用 1746 机架收远程 I/O 的，0 号槽里十有八九蹲着它。严格来说它只干一件事——把本地背板数据搬到同轴电缆上，但干得足够稳，以至于 2013 年 Rockwell 宣布 EOL 时，全球存量设备集体”假装没听见”，继续跑。某个汽车焊装车间碰过，主线 12 个 1746-A10 机架全靠 1747-ASB 挂回主控柜 1747-SN，一根 RG-6 主干跑了十八年，直到一次雷击通过同轴耦合进机架，三块 ASB 的 BNC 口变压器炸了，全线停 9 小时。事后才知道原来 RIO 同轴是”裸跑”的，没加隔离器，也没人备过这块卡。
它的供应链价值在”老 SLC 机架不敢迁，但 RIO 口会老化”这条现实线上。TCO 算一笔：一条 1998 年的涂装线，重迁到 CompactLogix + Point I/O 要改全部梯形图地址映射、重做电气柜端子排，停机窗口两周起步，人工比二十张二手 ASB 贵三十倍。所以在线 RIO 机架归 A- 类，每 4 个远程机架备 1 张同型号冷备，DIP 开关地址拍照存档；同轴链路两端加 1786-RG6 隔离器防雷，别让一次浪涌报销三块卡。1747-AENTR 虽是官方替代，但它走 EtherNet/IP 不是 RIO，老程序里的 BTR/BTW 指令要改，不是插上就活的”原位替身”，而是”迁移方案”。
应用场景与库存策略
RIO 适配器最阴的故障：不是 ACT 灯灭（那是明面上的断链），而是”间歇性 FLT 闪”——同轴头氧化导致误码率升高，RIO 重传机制扛得住但周期抖动，主站侧 I/O 刷新偶尔慢一拍，气缸动作时序肉眼看不出，但焊点质量统计悄悄漂移。
- 汽车焊装/冲压线：1746 机架收阀岛和夹具限位，RIO 同轴菊花链贯穿整线。非它不可因梯形图里 I/O 地址直接映射机架号。建议在线每 4 机架备 1 张 1747-ASB 冷备，DIP 地址拍照存档，同轴 BNC 头每两年重做。
- 食品饮料灌装线：1746-A7 机架收液位/旋盖传感器。建议 A- 类 Last-time-buy 2 张封库，优先找 2010 年后生产的（早期批次电解偏小）。
- 水厂/泵站：户外柜 1746-A4 机架，同轴暴露段长易遭雷击。建议每链路两端加装 1786-RG6 隔离器，备件柜锁 1 张 ASB。
- 老厂迁移规划：SLC 5/04 主控想升 CompactLogix。建议走 1747-AENTR 做阶段性迁移（保留 1746 机架不动），或一步到位 5069-AENTR 全迁，别指望 ASB 永久续命。
- 备件商混发高发：采购规范强制附”实物正面 1747-ASB 激光标 + 0 号槽独占标识 + BNC 双口照 + DIP 开关位置照”，收货先对再签。
真实案例：2019 年华东某汽车零部件厂，车身焊装线 #3 工位 1746-A10 机架内 1747-ASB 的 ACT 灯偶闪，FLT 灯跟着闪一下又恢复正常，运行按”通信干扰”处理，查屏蔽接地没结果。三个月后一次产能爬坡，工位丢了一个夹紧信号，焊枪空打火把零件打废，停线 6 小时。拆卡发现 BNC 口内侧 PCB 有细微电弧痕——同轴头常年裸露在焊渣粉尘环境，屏蔽层积污形成漏电通道，雨天湿度大时误码率飙到 RIO 重传极限。库存冷备是同型号但 DIP 地址没拍照，插上后机架地址设错，主站扫到两个同地址机架直接关 RIO 口，又折腾一小时改 DIP。事后把”RIO 机架地址表贴柜门””BNC 头每年酒精清洗+硅胶密封””ASB 归 A- 类每 4 机架备 1 张”三条写进 PM，并在每条同轴主干两端加装 1786-RG6 隔离器。
