描述
产品详情

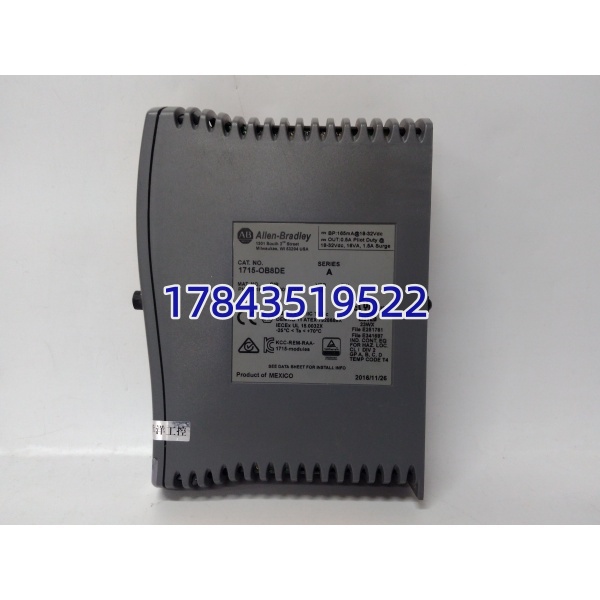

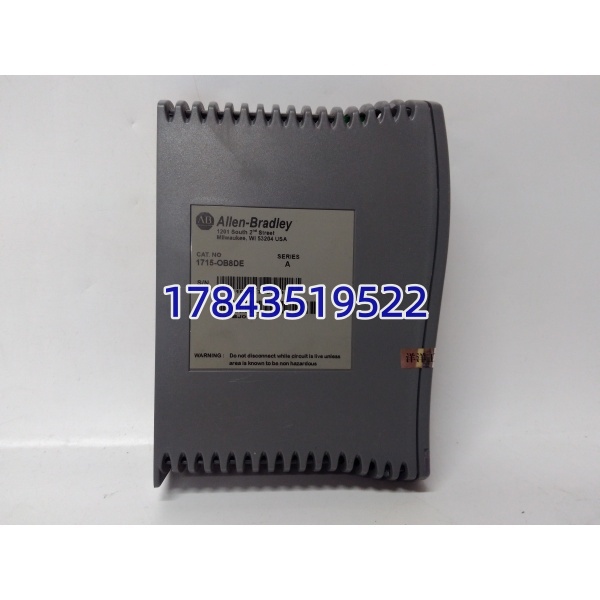

· 型号：1715-OB8DE
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：POINT I/O 1715 系列，兼容 Logix5000 / RSLogix 5000 及部分 SLC 500 架构（via 1747-ANI 等）
规格参数
- 产品名称：1715-OB8DE 8-Channel Digital DC Output Module, 24V DC, Source (PNP)
- 所属系统：Allen-Bradley POINT I/O 1715 系列，需配合 1715 系列适配器（1715-AENT / 1715-ABEC / 1715-ASIB 等）及终端底座（1715-EBK2 等）
- 输出通道数：8 路独立数字量输出
- 输出类型：DC Source（PNP，模块供正，负载负回 0V）
- 额定输出电压：24 V DC（范围 20.4 ～ 28.8 V DC）
- 额定电流：0.5 A / 通道，最大 2.0 A / 模块总电流
- OFF 态漏电流：≤ 0.1 mA
- ON 态压降：≤ 0.3 V @ 0.5 A
- 响应时间：导通 ≤ 0.5 ms，关断 ≤ 1.0 ms（典型）
- 保护功能：每通道电子短路/过流保护（自动恢复或 latch 依版本），现场侧 LED 报警
- 诊断：模块 OK / 点 ON / 故障 LED 指示，支持模块状态位回传控制器
- 隔离：现场侧 ↔ 逻辑侧 2500 V AC（1 min），通道间不隔离
- 背板供电：5 V DC 从适配器经背板供给（典型 70 mA）
- 现场电源：由外部 24V DC 经端子底座供给

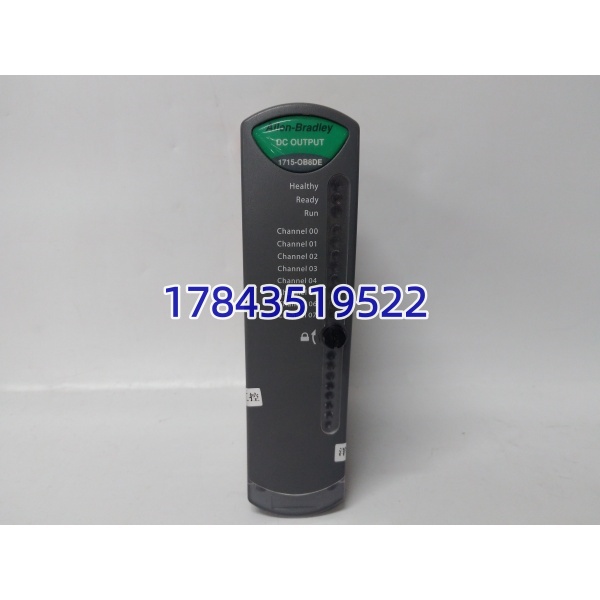

- 状态指示：1× Module OK（绿），8× Output ON（绿），1× Fault（红）
- 工作温度：0℃ ～ +60℃（存储 -40～+85℃）
- 安装方式：卡入 1715 终端底座（EBK 系列），与适配器在同一 POINT I/O 组
- 尺寸（模块本体）：约 76 × 12.7 × 55 mm（H×W×D，不含底座）
- 认证：UL / cUL Listed, CE, C-Tick, KC
- 备注：1715 系列部分型号已 EOL，新设计多转 1734 POINT I/O，老系统维持用 NOS/二手
产品介绍
1715-OB8DE 是 Rockwell POINT I/O 1715 家族的 8 路 24V DC 源型数字量输出卡——继电器、接触器线圈、电磁阀、指示灯都靠它驱动。模块自带电子熔断（自动恢复或栓锁依固件），过载跳掉单点不波及邻通道，且点状态通过背板回传 ControlLogix/CompactLogix，梯形图里直接读。跟 1734-OB8 外观相似但背板引脚和固件 ID 不同，1715 模块不能插 1734 底座，反之亦然。
有一点要注意：这系列很多已 EOL，如果你在做老线维护，优先确认机架现有适配器是 1715 系列（不是 1734）。替换时同 Cat No. 直接插，RSLogix/Studio 5000 通常自动识别，建议在线核对 Module Properties → Status 无 Fault。现场电源必须由端子底座引入，别忘接 24V DC 现场侧公共端。
应用场景与行业案例
POINT I/O 分布式安装最怕输出点偷偷挂了——电磁阀该动不动，产线卡死查半天。1715-OB8DE 的电子保护和诊断位让你在 HMI 上直接看到”Point X Fault”，比老固定式 PLC 输出板好查多了。我在现场遇到过因感性负载（24V DC 接触器线圈）无续流二极管导致输出 MOSFET 击穿，换新模块并要求加装二极管后没再出过。
- 汽车/总装线：分布式 POINT I/O 驱气缸电磁阀、指示灯塔，就近安装在工位阀岛旁。
- 食品/包装：输送机启停、喷码机触发信号，耐受冲洗区机柜（选涂层版）。
- 水处理/泵站：远程 I/O 柜驱 24V DC 电动阀、液位报警蜂鸣器。
- 老线改造：原装 1715 机架保留，只更换故障输出模块维持兼容。
真实案例：华北某汽车零部件厂焊接线，1715 机架某 1715-OB8DE Ch.2 驱动夹具夹紧电磁阀无故失效，在线诊断显示”Output Point 2 Short Circuit/Fault Latched”。量负载线圈发现无续流二极管且对地微短路（老化绝缘下降）。库房有二手测试良品 1715-OB8DE，停机断 24V 场供→拔旧卡→插新卡→恢复 24V→Reset Fault→点动测试 OK，全程 8 分钟。老师傅说：”1715 的老模块电容是通病，点不亮先看场供保险，再量负载，别上来就换卡。”
